Линия подачи масла, рулевой привод с усилителем, замена (левостороннее управление) (B4164S, B4164S2, B4184S)

Подготовка

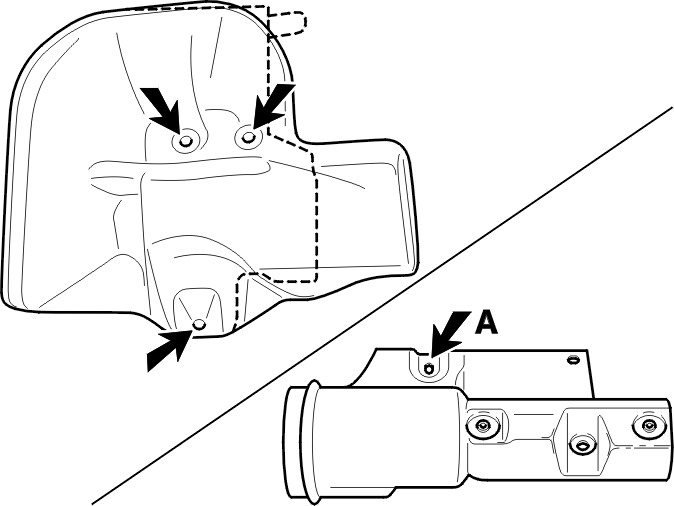

Откройте капот.Если необходимо, снимите крышку над фарами.Снимите крышку двигателя.Не применимо к B4184SM/SJ:Выверните гайки крепления теплоизоляционного щитка. Снимите щиток с панели капота.Снимите теплоизоляционный щиток с корпуса рулевого механизма, сняв винт крепления (А), а затем оттянув щиток от корпуса рулевого механизма (зажимы). Отодвиньте теплоизоляционный щиток как можно дальше в сторону.

Снятие линии подачи с насоса рулевого привода с усилителем (не применимо к B4184SM/SJ)

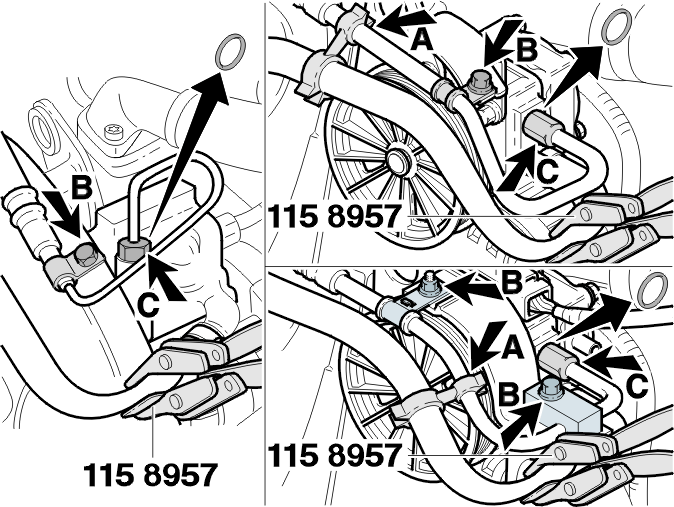

Снимите зажим для трубы (А).Снимите зажим для трубы (В) с опоры насоса.Установите🔧 SLANGTÅNGна впускном шланге. Зажмите шланг зажимами.Соберите масло в емкость, а пролившееся масло вытрите тряпкой.Отсоедините и разблокируйте гайку трубного соединения (С). Вытяните трубу.Снимите уплотнительное кольцо и закупорьте трубу, чтобы предотвратить вытекание масла.Отодвиньте трубу в сторону и дайте вытечь как можно большему количеству масла.

Снятие линии подачи с насоса рулевого привода с усилителем (B4184SM/SJ)

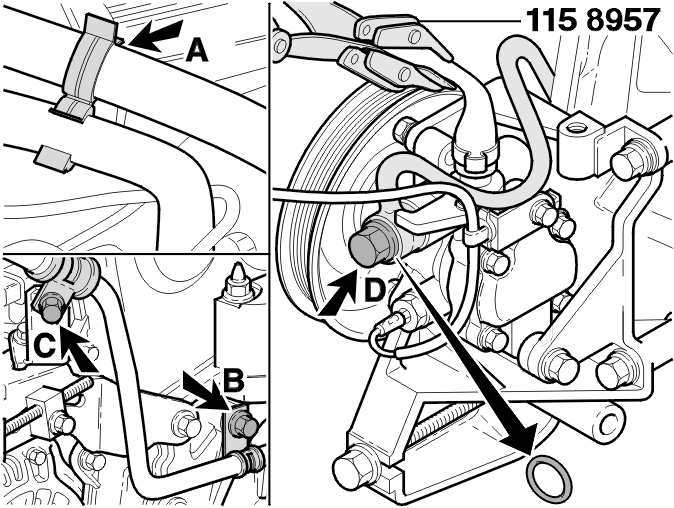

Снимите зажим для трубы (А).Снимите зажим для трубы (В) на стороне распределителя.Снимите зажим для трубы (С) на кронштейне генератора.Установите🔧 SLANGTÅNGна впускном шланге. Зажмите шланг зажимами.Соберите масло в емкость.Выверните винт типа банджо (D) и снимите трубу.Закупорьте отверстия, чтобы предотвратить вытекание масла.Отодвиньте трубу в сторону и дайте вытечь как можно большему количеству масла.

Снятие линии подачи с зажимов для трубы на стороне рулевого привода с усилителем

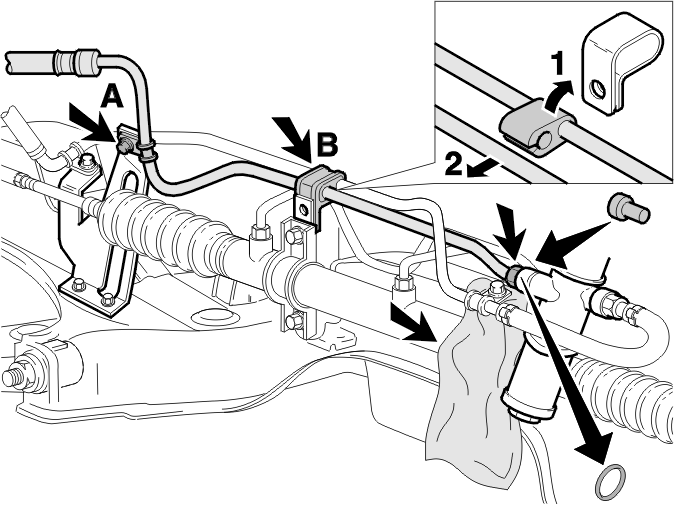

Расположите емкость под рулевым механизмом для сбора масла.Используйте ветошь для сбора пролитого масла.Снимите зажим для трубы (А) с крепления, правая сторона.Снимите жгут проводов нагреваемого датчика кислорода с зажима (А), если применимо.Отсоедините зажим для трубы (В), стяните зажим с резинового элемента и снимите зажим.Освободите резиновый элемент от линии подачи, отодвинув возвратный трубопровод немного назад.Отсоедините и разблокируйте соединение трубы и вытяните трубу.Немедленно закупорьте отверстие в корпусе рулевого механизма и трубу.Снимите трубу и уплотнительные кольца.Вылейте масло из трубы.

Установка и выравнивание линии подачи на стороне рулевого механизма

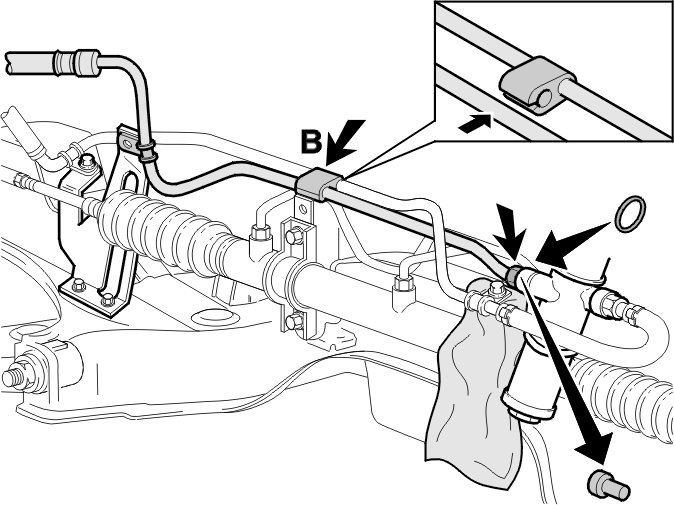

Тщательно очистите соединения.Установите новые уплотнительные кольца на трубе.Расположите трубу. Снимите заглушку с корпуса рулевого механизма. Затяните соединение трубы пальцами.Закрепите резиновый элемент (В), расположенный на возвратном трубопроводе, над линией подачи.

Закрепление линии подачи на стороне рулевого механизма

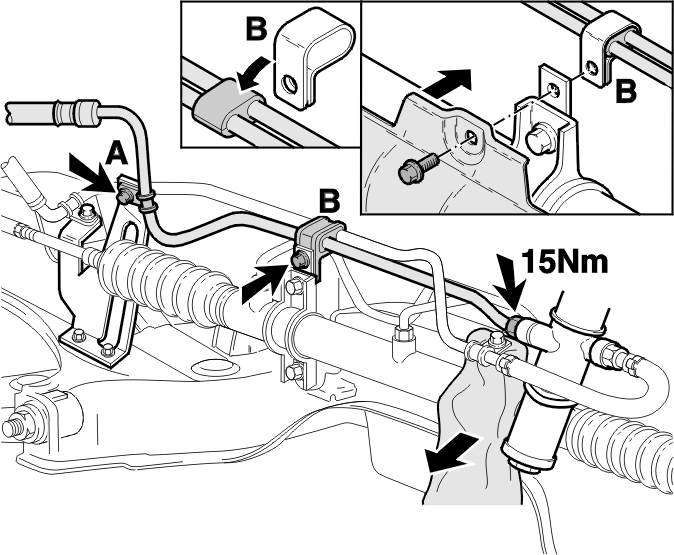

Установите зажим для трубы при помощи винта (А).Надвиньте зажим для трубы (В) на резиновый элемент и выровняйте зажим для закрепления. Поместите зажим для трубы непосредственно напротив резьбового отверстия.B4184SM/SJ:Вставьте винты и затяните их пальцами.Не применимо к B4184SM/SJ:Вдавите теплоизоляционный щиток зажимами на место над корпусом рулевого механизма. Расположите зажим для трубы (В) непосредственно напротив отверстия и затяните винт пальцами.Затяните гайку трубного соединения на корпусе рулевого механизма. Затяните до15 Н·м.Затяните зажимы для трубы:M6 10 Н·м, M8 15 Н·м.Не применимо к B4184SM/SJ:Прикрепите кабель нагреваемого датчика кислорода к зажиму для трубы (А) перед затягиванием.

Установка компонентов заново (Не применимо к B4184SM/SJ)

Установите заново теплоизоляционный щиток на панели капота. Затяните винты. Затяните до10 Н·м.

Установка линии подачи на насосе рулевого привода с усилителем (не применимо к B4184SM/SJ)

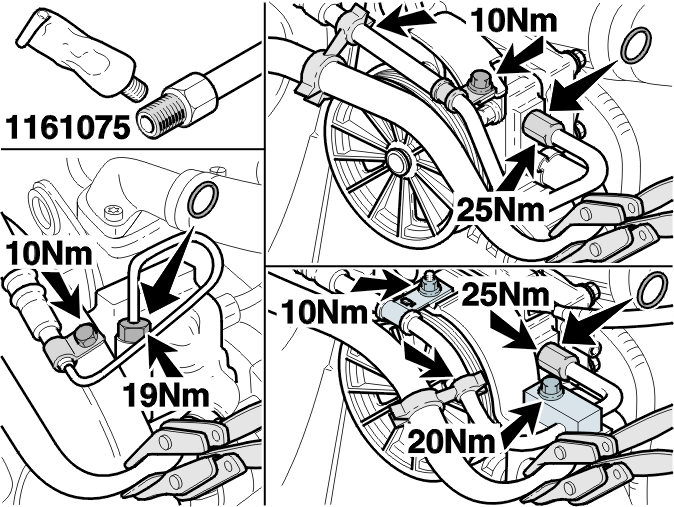

Расположите трубу (муфта трубопровода) непосредственно напротив трубного соединения при помощи нового уплотнительного кольца.Нанесите герметик для резьбы🔧 GÄNGSÄKRING STARK 10ml:SKRUVFÖRBANDна резьбу гайки трубного соединения.Затяните гайку трубного соединения пальцами.Затяните оба зажима для трубы пальцами.Теперь затяните гайку трубного соединения: -1999 до19 Н·ми 2000- домакс. 25 Н·м.Снимите фиксирующие плоскогубцы.Затяните зажимы для трубы:M6 10 Н·м, M8 20 Н·м.

Установка линии подачи на насосе рулевого привода с усилителем (B4184SM/SJ)

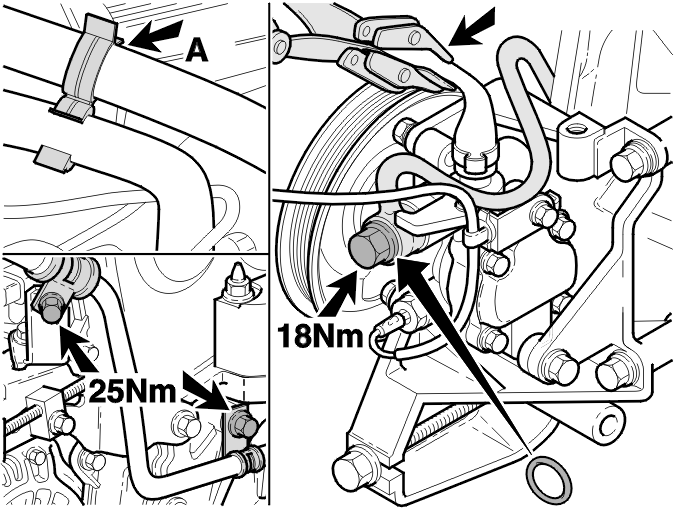

Установите новое уплотнительное кольцо. Выровняйте трубу.Затяните винт типа банджо пальцами.Затяните оба зажима для трубы пальцами.Теперь затяните винт типа банджо. Затяните до18 Н·м.Снимите фиксирующие плоскогубцы.Затяните зажимы для трубы. Затяните до25 Н·м.

Заполнение/прокачка системы рулевого привода с усилителем,

Заполните маслом бачок рулевого привода с усилителем. Прокачайте систему. См. технические характеристики для сорта масла.Задействуйте стояночный тормоз. Запустите двигатель.Поверните рулевое колесо до упора в разных направлениях несколько раз.Проверьте функционирование. Убедитесь в отсутствии утечек.Проверьте уровень масла. При необходимости, долейте. Используйте Pentison CHF11S.Установите крышку двигателя.Установите заново крышку над фарами, если она была снята.
