Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4184S11 | 2007–2010 |
| C30 | B4184S8 | 2007–2010 |
| C30 | B4204S3 | 2007–2013 |
| C30 | B4204S4 | 2010–2013 |
| S40 (04-) | B4184S11 | 2005–2010 |
| S40 (04-) | B4184S8 | 2006–2010 |
| S40 (04-) | B4204S3 | 2007–2012 |
| S40 (04-) | B4204S4 | 2010–2012 |
| V50 | B4184S11 | 2005–2010 |
| V50 | B4184S8 | 2006–2010 |
| V50 | B4204S3 | 2007–2012 |
| V50 | B4204S4 | 2010–2012 |
Специальные инструменты
- 🔧 Подъeмная траверса
- 🔧 КРЮК (ПОДЪЕМ ДВИГАТЕЛЯ ПРИ СНЯТИИ, К 2810)
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы

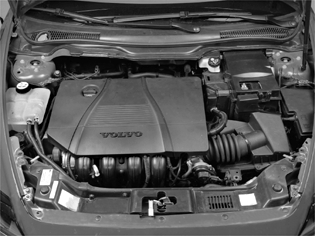

Снятие крышки двигателя
Снимите верхнюю крышку двигателя. Потяните крышку двигателя прямо вверх.

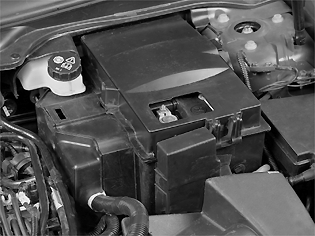

Снятие жгута проводов модуля управления двигателя (ECM)
Снимите крышку над модулем управления двигателя (ECM). Потяните крышку прямо вверх. Отведите вверх и вытяните жгут проводов модуля управления.
Снятие воздухоочистителя
Снимите:
- зажимы для шланга заборника свежего воздуха
- шланг испарителя, разблокировав быстросъемный фиксатор
- воздухоочиститель. Отсоедините воздухоочиститель от резиновых креплений. Потяните воздухоочиститель прямо вверх.
Снятие блока аккумулятора
Снимите:
- аккумулятор. См.: Аккумулятор
- три винта нижней секции блока аккумулятора.
Отсоедините разъем датчика в нижней секции.

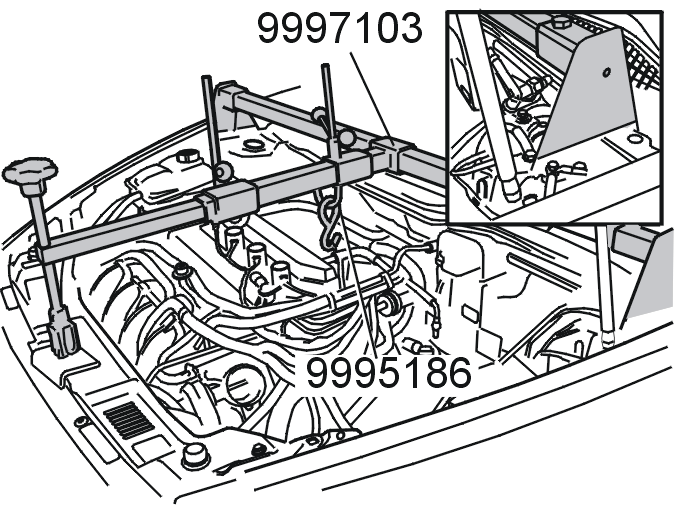

Расположение подъемного приспособления
Установите 🔧 Подъeмная траверса и 🔧 КРЮК (ПОДЪЕМ ДВИГАТЕЛЯ ПРИ СНЯТИИ, К 2810).
Снятие
Снятие крышки двигателя
Снимите:
- 4 гайки (1) кронштейна
- 2 винта (3)
- кронштейн
- винт подушки двигателя (2)
- крепление двигателя.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка подушки двигателя
Установите:
- подушку двигателя
- винт (2) для подушки двигателя. Затяните. См.: Åtdragningsmoment
- кронштейн
- 4 винта (1) на кронштейн. Затяните. См.: Åtdragningsmoment
- 2 винта M8 (3).
Завершение
Снятие подъемных приспособлений
Снимите подъемное приспособление: 🔧 Подъeмная траверса и 🔧 КРЮК (ПОДЪЕМ ДВИГАТЕЛЯ ПРИ СНЯТИИ, К 2810)
Установка аккумулятора
Подсоедините разъем датчика в нижней секции.
Установите:
- три винта нижней секции блока аккумулятора
- аккумуляторную батарею согласно Аккумулятор.
Установка жгута проводов модуля управления двигателя (ECM)
Установите:
- жгут проводов модуля управления двигателя (ECM)
- крышку над модулем управления двигателя (ECM).
Установка воздухоочистителя
Установите:
- шланг испарителя в корпусе воздухоочистителя
- воздухоочиститель
- зажимы для шланга заборника свежего воздуха.
Установка верхней крышки двигателя
Установите верхнюю крышку двигателя.
