Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V70 (00-08) | — | 2005–2008 |
| V70 XC (01-) / XC70 (-07) | — | 2005–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Перенастройка выключателя
Зажигание выкл.Перенастройте выключатель освещения.

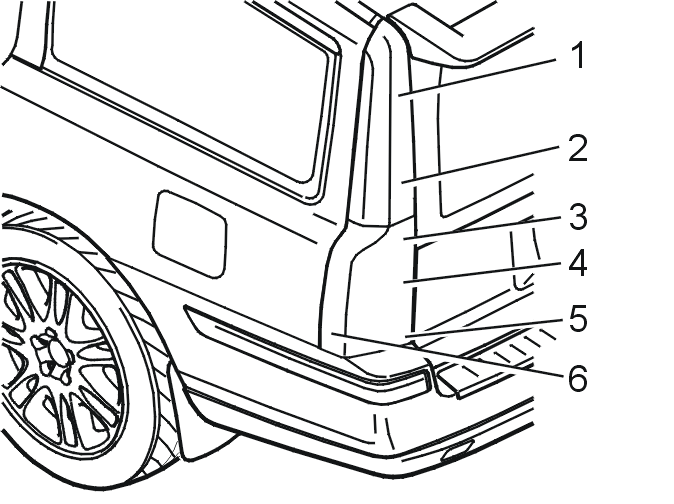

Расположение компонентов
Расположение
- Фонари указателей поворота
- Фонарь стоп-сигнала
- Задние фонари
- Задний фонарь/задний противотуманный фонарь
- Фонарь заднего хода
- Боковые стояночные фонари.
Примечание: Только в одном из задних фонарей имеется лампа заднего противотуманного фонаря. В левом заднем фонаре в автомобилях с левосторонним управлением или в правом заднем фонаре в автомобилях с правосторонним управлением.
Описание метода
Этот метод состоит из:
- замена
- замена
Лампа фонаря указателя поворота/фонаря стоп-сигнала, замена

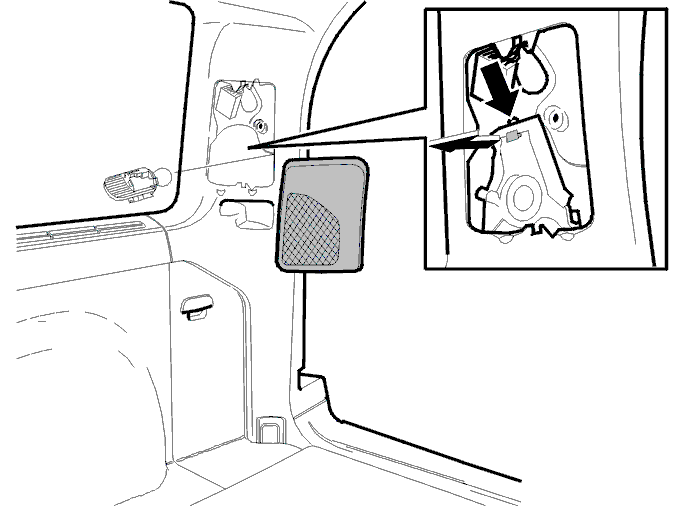

Снятие громкоговорителя
Снимите громкоговоритель, стойка D. См.: Громкоговоритель, стойка D, замена.
Снятие лампы фонарей указателей поворота
Снимите:
- держатель лампы и лампу
- лампу.
Установка лампы фонарей указателей поворота
Установите:
- лампу
- держатель лампы и лампу.
Снятие лампы фонарей стоп-сигнала
Снимите:
- разъем
- держатель лампы и лампу
- лампу.
Установка лампы фонарей стоп-сигнала
Установите:
- лампу
- держатель лампы и лампу
- разъем.
Установка громкоговорителя
Установите громкоговоритель стойки D. См.: Громкоговоритель, стойка D, замена.Проверьте функционирование.
Лампа заднего фонаря/заднего противотуманного фонаря/фонаря заднего хода/фонаря указателя поворота, замена

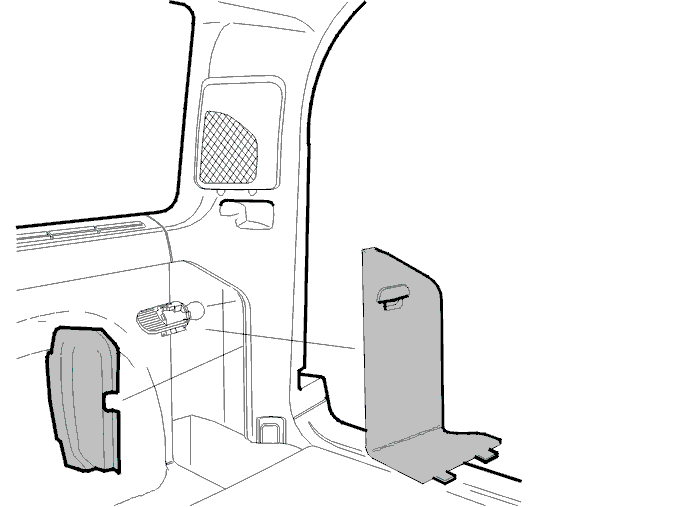

Снятие боковой панели
Снимите крышку в боковой панели. См.: Боковая панель, багажное отделение, замена.
Снятие лампы заднего фонаря/заднего противотуманного фонаря/фонаря заднего хода
Снимите:
- держатель лампы и лампу
- лампу.
Установка лампы заднего фонаря/заднего противотуманного фонаря/фонаря заднего хода
Установите:
- лампу
- держатель лампы и лампу.
Установка боковой панели
Установите крышку в боковой панели. См.: Боковая панель, багажное отделение, замена.Проверьте функционирование.

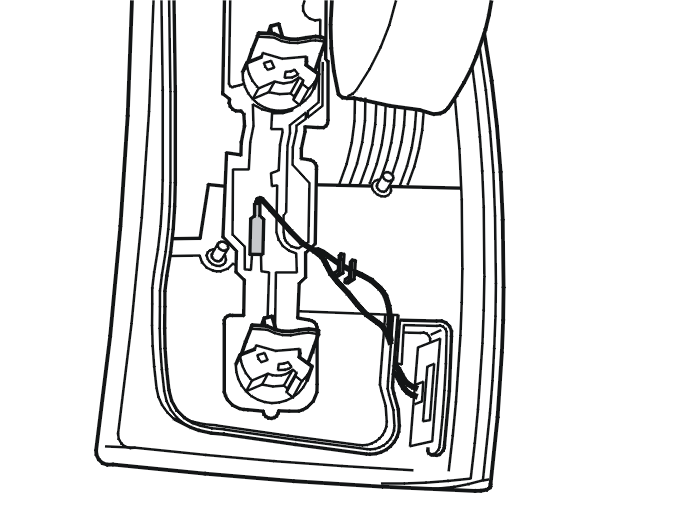

Снятие светодиода фонарей бокового габарита
Снимите:
- задний фонарь. См.: Задний фонарь, замена
- 2 винта
- крышку.
Подсказка: Запишите трассу прокладки кабеля.
- 2 разъема с плоскими штырьками
- пластину светодиода.
Установка светодиода фонарей бокового габарита
Установите пластину светодиода.
Примечание: Проложите кабель через отверстие в корпусе фонаря.
Установите:
- 2 разъема с плоскими штырьками
- крышку
- 2 винта
- задний фонарь. См.: Задний фонарь, замена.
Проверьте функционирование.
