Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 2004–2006 |
Снятие
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовка
Выключите зажигание.Откройте защелку боковой панели и отогните вниз.
Снятие ламп
Надавите на пружинную скобу держателя лампы. Отведите наружу и снимите держатель лампы.Выньте лампу.

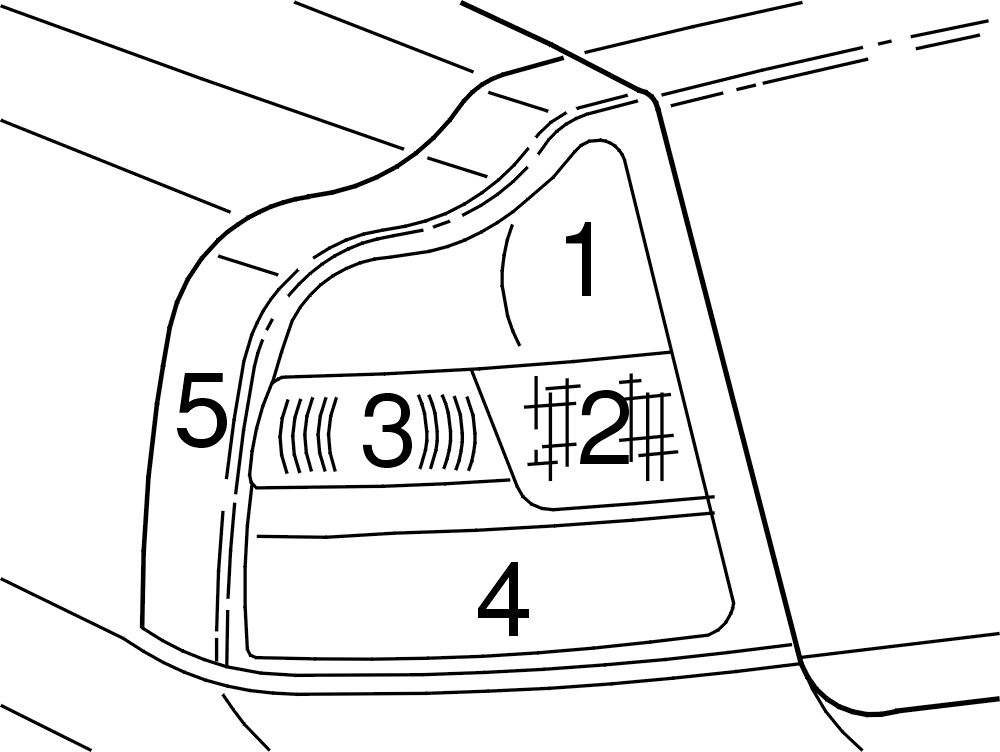

Расположение фонарей в заднем фонаре изображено на иллюстрации.
- Задний фонарь/задний противотуманный фонарь
- Фонари заднего хода
- Фонари указателей поворота
- Диодную карту фонаря стоп-сигнала. Чтобы заменить, см. узел задних фонарей
- Фонари бокового габарита.
Примечание: Только в одном из задних фонарей имеется лампа заднего противотуманного фонаря. В левом заднем фонаре в автомобилях с левосторонним управлением и в правом на автомобилях с правосторонним управлением.
Узел заднего фонаря

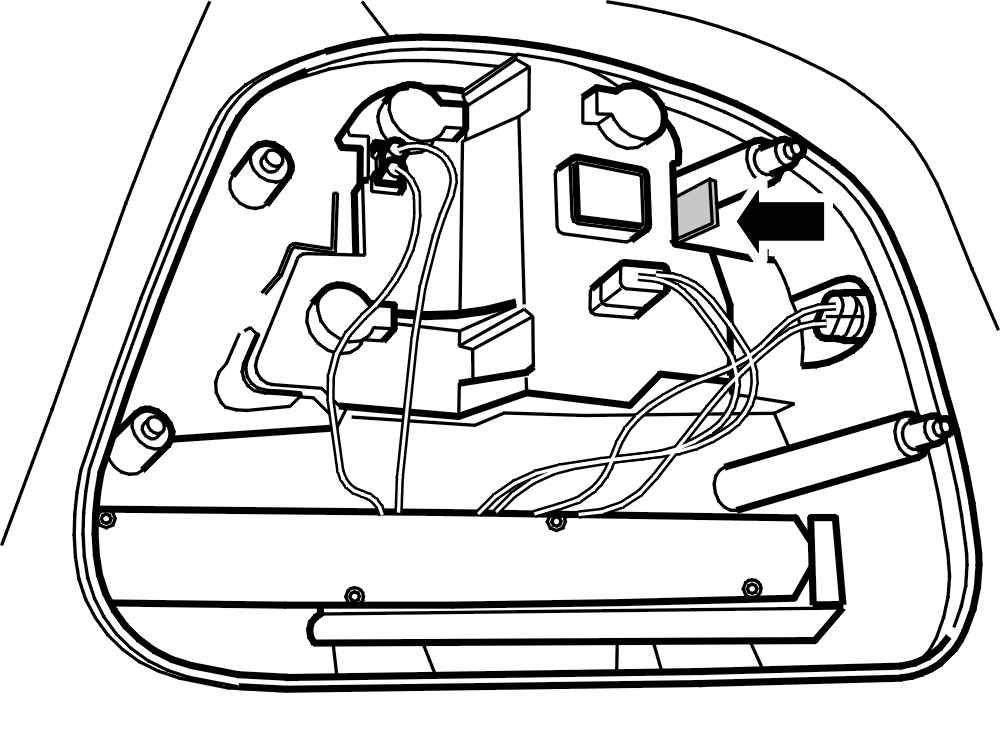

Отсоедините разъемы.Выверните гайки заднего фонаря (4).Снимите задний фонарь.
Диодную карту фонаря стоп-сигнала
Отсоедините разъем.
Снимите:
- 4 винта
- пластмассовую крышку
- диодную карту.
Установка заднего фонаря, ламп и диодной карты
Примечание: Моменты затяжки смотрите в
В обратном порядке.
