Лампа, задний фонарь / фонарь стоп-сигнала / противотуманный фонарь, замена (2003, 2004)

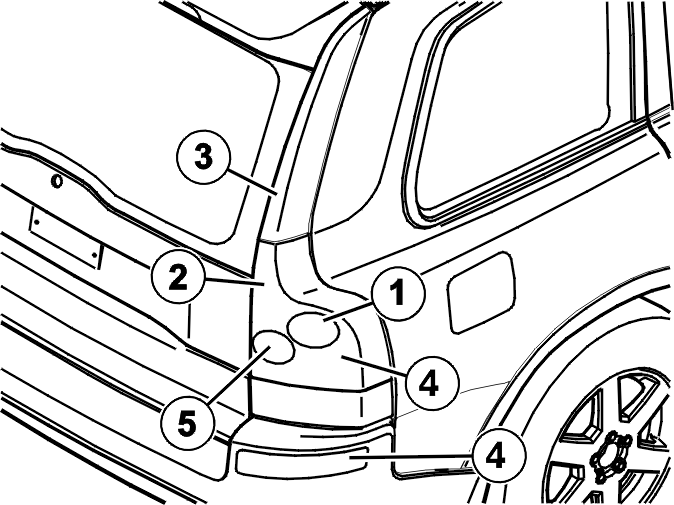

Расположение

1. Фонари указателей поворота
2. Фонари стоп-сигнала (торможения)
3. Верхний задний фонарь
4. Задние фонари
5. Фонари заднего хода.

Примечание: Только в одном из задних фонарей имеется лампа заднего противотуманного фонаря (5/21W). В левом заднем фонаре в автомобилях с левосторонним управлением и в правом на автомобилях с правосторонним управлением.

Подготовка

• Выключите зажигание

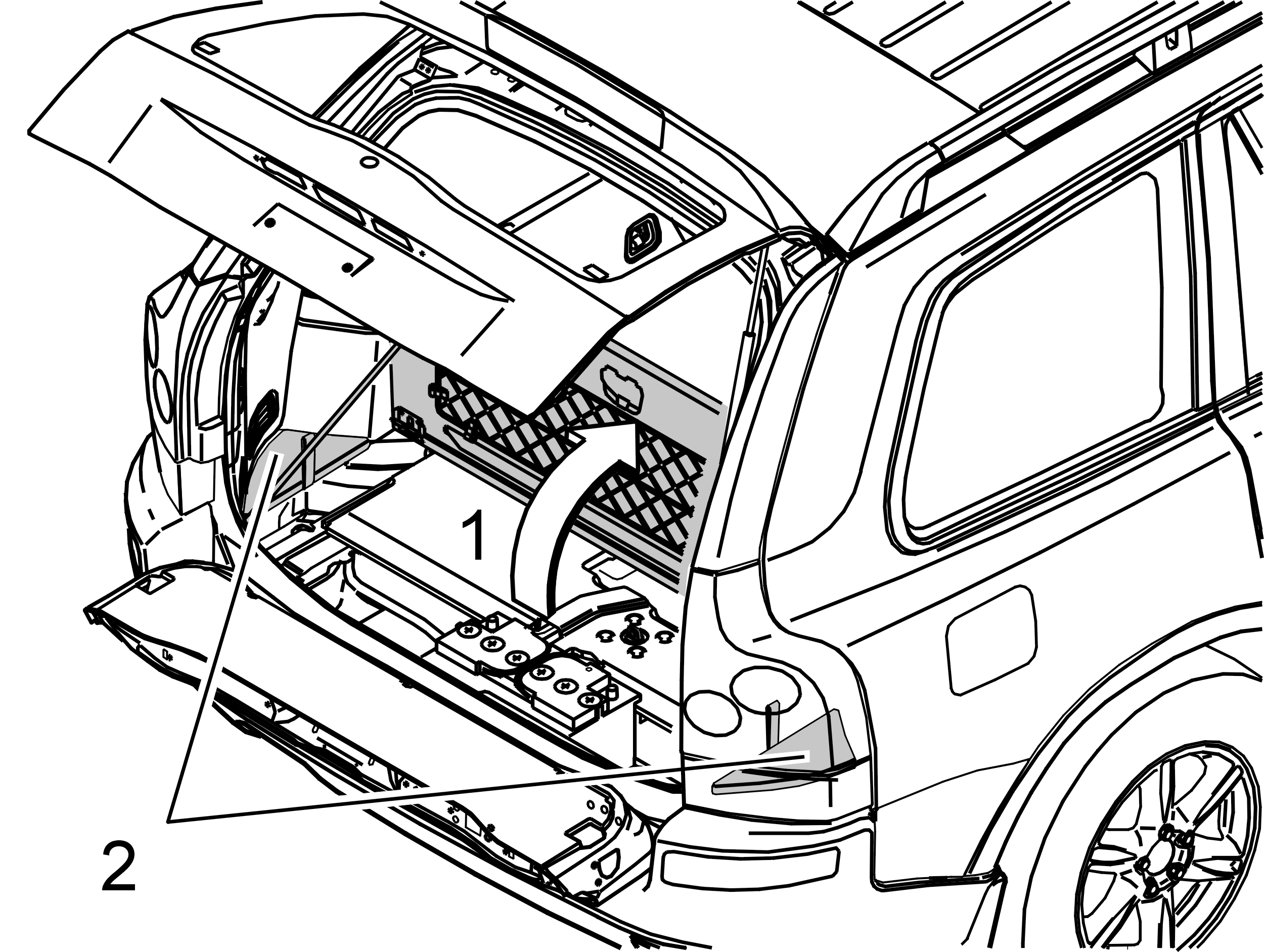

• Отведите вверх люк пола в багажном отсеке
• Отсоедините грузовую ленту пола
• Отодвиньте вещевое отделение пола и люк в сторону
• Снимите угловую секцию пола.

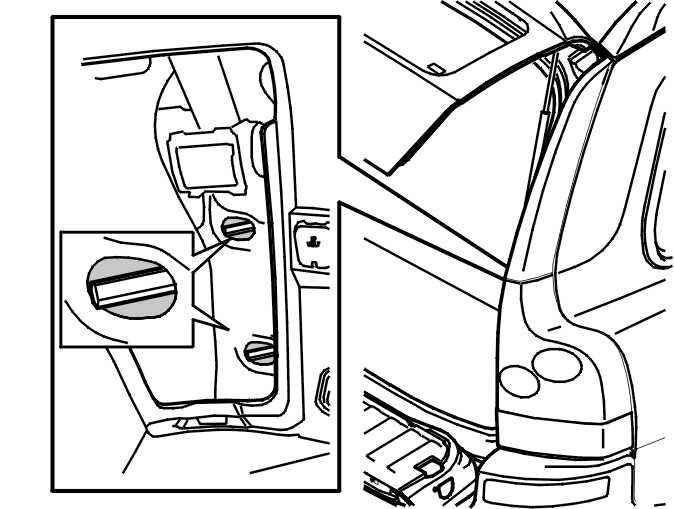

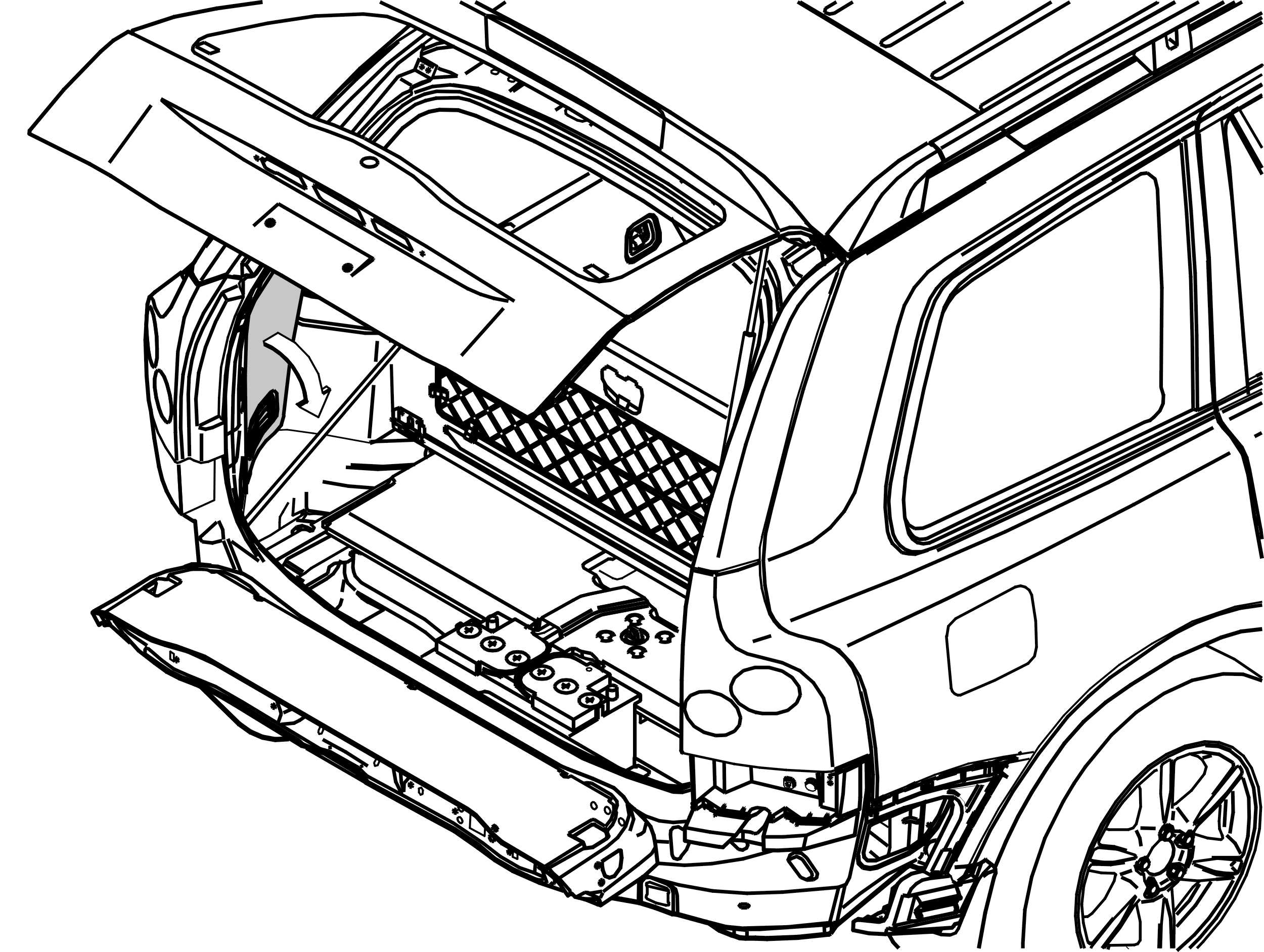

Снимите люк на задней боковой панели.

Снятие нижнего заднего фонаря

Снимите:

• 2 гайки.

Снимите:

• задний фонарь, потянув его прямо назад

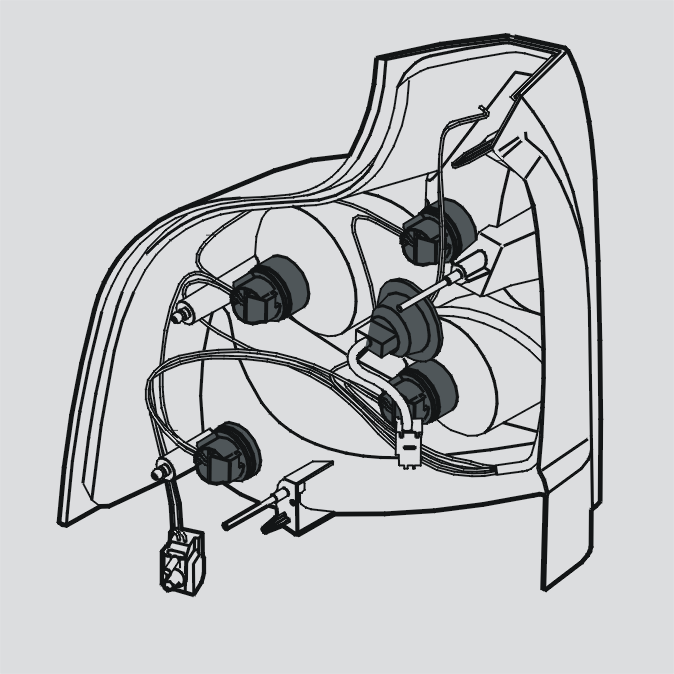

• держатель лампы, повернув его и потянув его наружу
• лампу.

Снятие верхнего заднего фонаря

Снимите нижний задний фонарь. См. Снятие нижнего заднего фонаря.

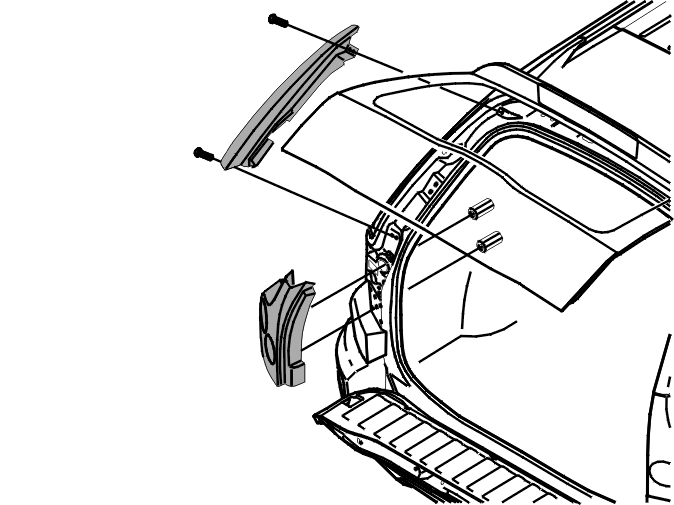

• Ослабьте 2 винта
• Снимите задний фонарь.

Установка верхнего заднего фонаря

Выровняйте задний фонарь.Установите 2 винта.

Примечание: Моменты затяжки см. в Момент затяжки.

Установка нижнего заднего фонаря

Установите:

• лампу
• держатель лампы. Вдавите задний фонарь на место
• 2 гаек. Затяните.

Заключительные операции

Проверьте функционирование.

Установите:

• люк в задней боковой панели
• угловую секцию пола
• люк пола в багажном отсеке.
