Лампа, фара, замена (2005, 2006)

Чтобы заменить фару/лампу, см.: Фара / лампа, замена.

Описание метода

Этот метод состоит из:

• фара, замена
• дальний свет, замена
• стояночные фонари, галогеновые фары, замена
• стояночные фонари, биксеноновые фары, замена
• фонари бокового габарита/фонари указателей поворота, замена

Зажигание выкл

Зажигание выкл.Выключите выключатель освещения.

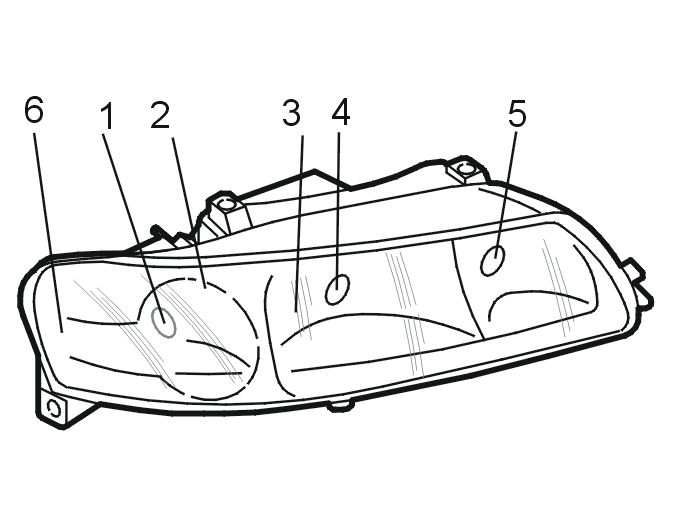

Расположение компонентов

1. Фонари указателей поворота
2. Стояночные фонари, применимо к автомобилям с биксеноновыми фонарями
3. Стояночные фонари, применимо к автомобилям с галогеновыми фонарями
4. Ближний свет
5. Дальний свет
6. Фонари бокового габарита, спереди.

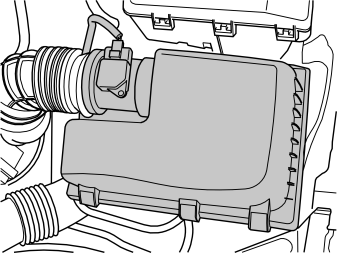

Снятие корпуса воздухоочистителя

Снимите воздушный фильтр из зажима, 3 шт., вытянув его прямо вверх и наклонив в сторону.

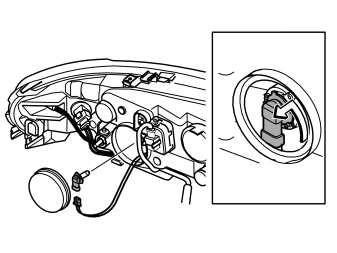

Снятие лампы, ближний свет

Примечание: Для автомобилей с биксеноновыми фонарями см.: Биксеноновые фонари, замена.

Снимите:

• крышку
• лампу, повернув
• разъем
• лампу.

Установка лампы, ближний свет

Подсказка: Посмотрите через стекло фары, чтобы лампа находилась в правильном положении.

Установите:

• разъем
• лампу, прижав и повернув
• крышку.

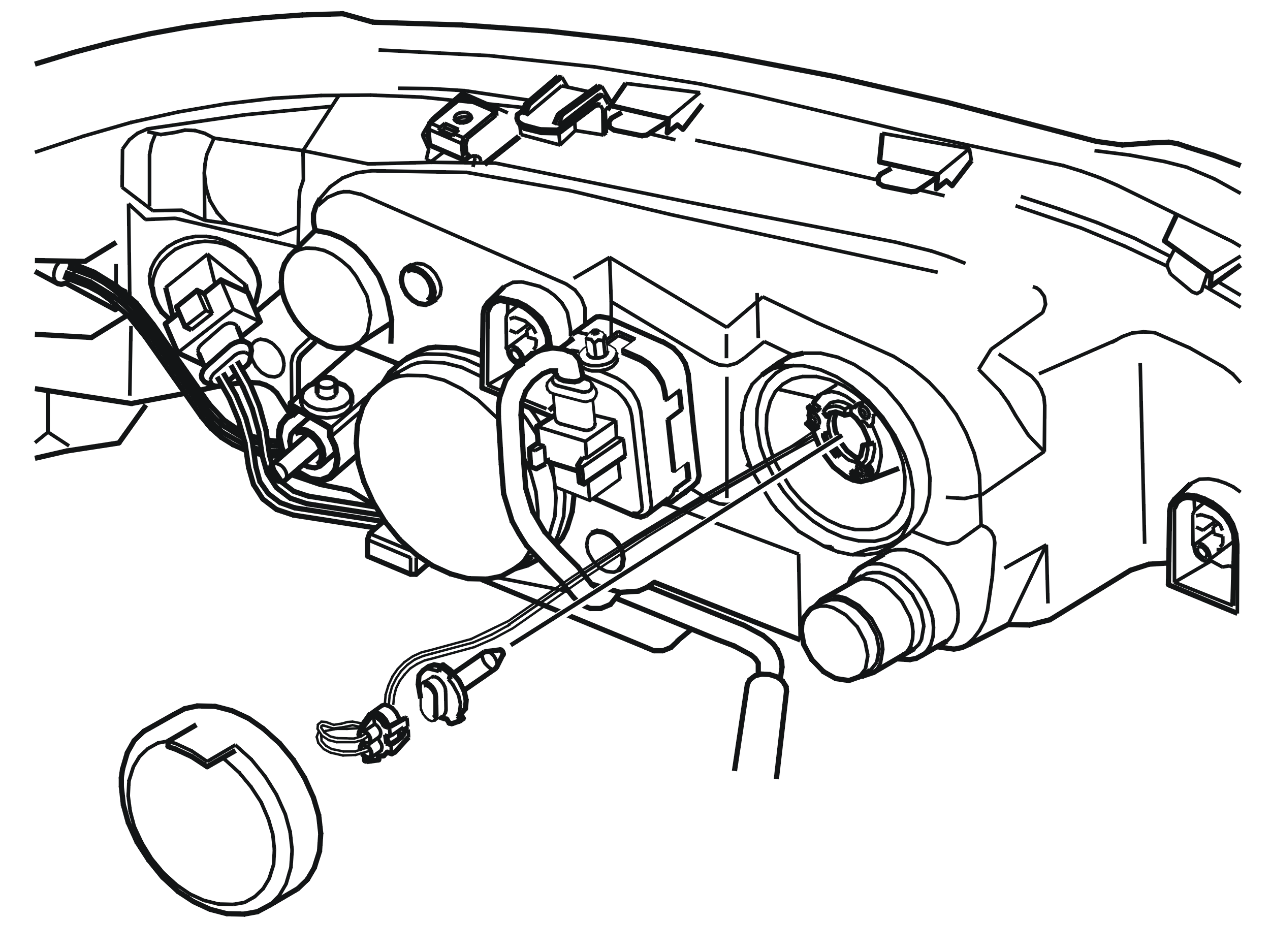

Снятие лампы, дальний свет

Снимите:

• крышку
• лампу, нажав и повернув
• разъем.

Установка лампы, дальний свет

Установите:

• разъем
• лампу, поверните
• крышку.

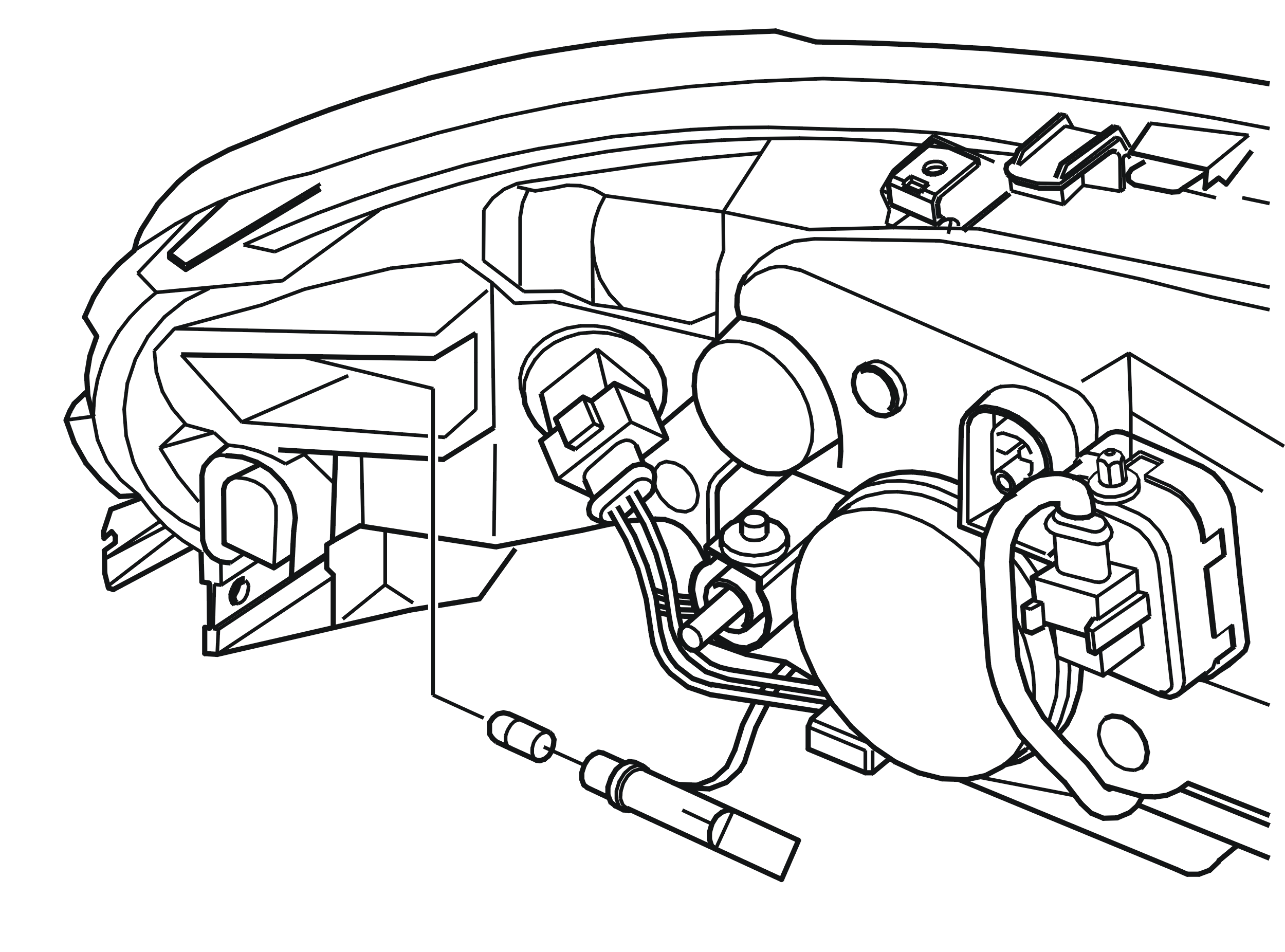

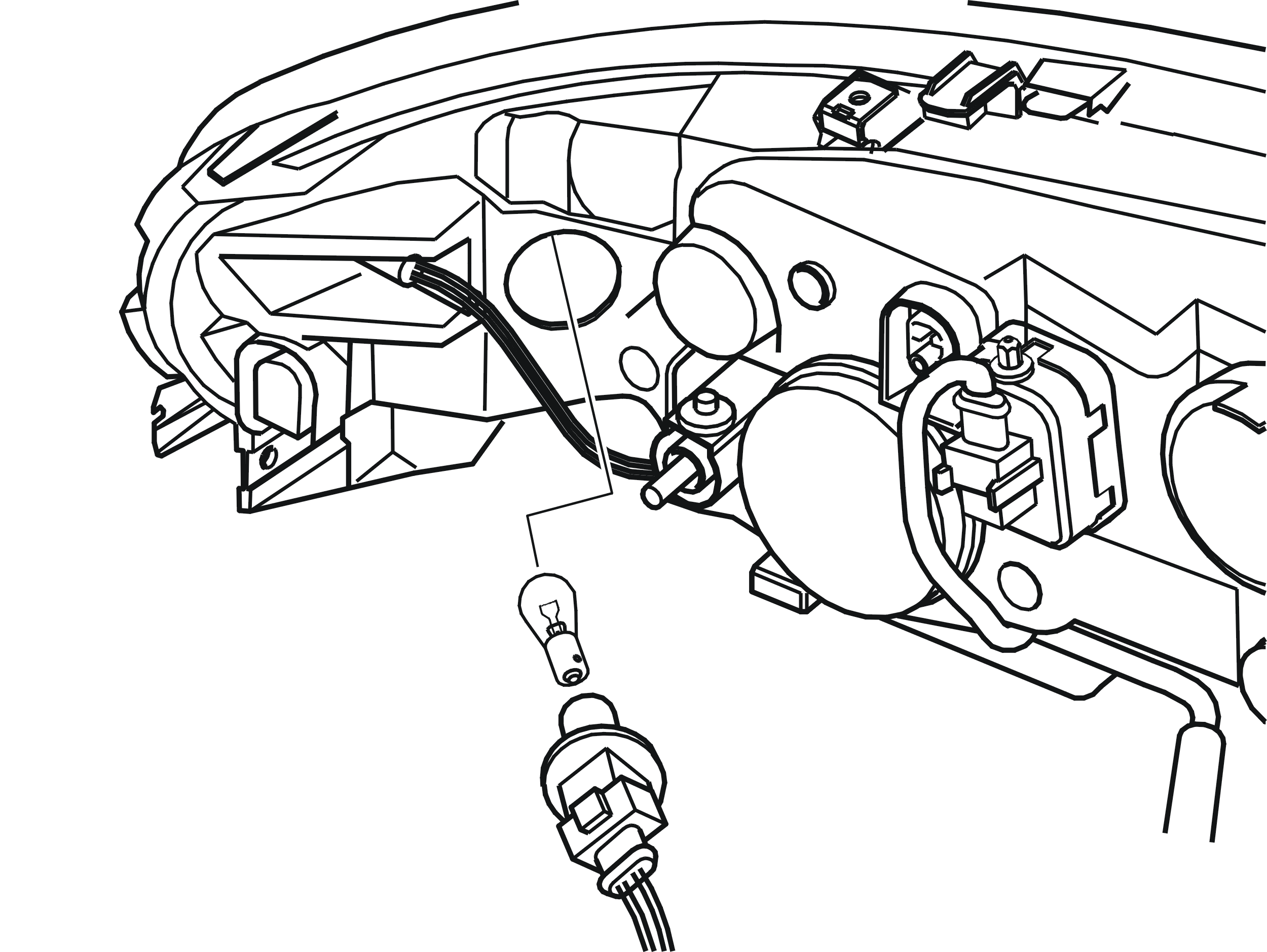

Снятие лампы, стояночные фонари, галогеновые фары

Подсказка: Используйте круглогубцы, к держателю лампы трудно получить доступ.

Снимите:

• крышку
• держатель лампы, вдавив защелки сбоку и потянув
• лампу.

Установка лампы, стояночные фонари, галогеновые фары

Установите:

• лампу
• держатель лампы
• крышку.

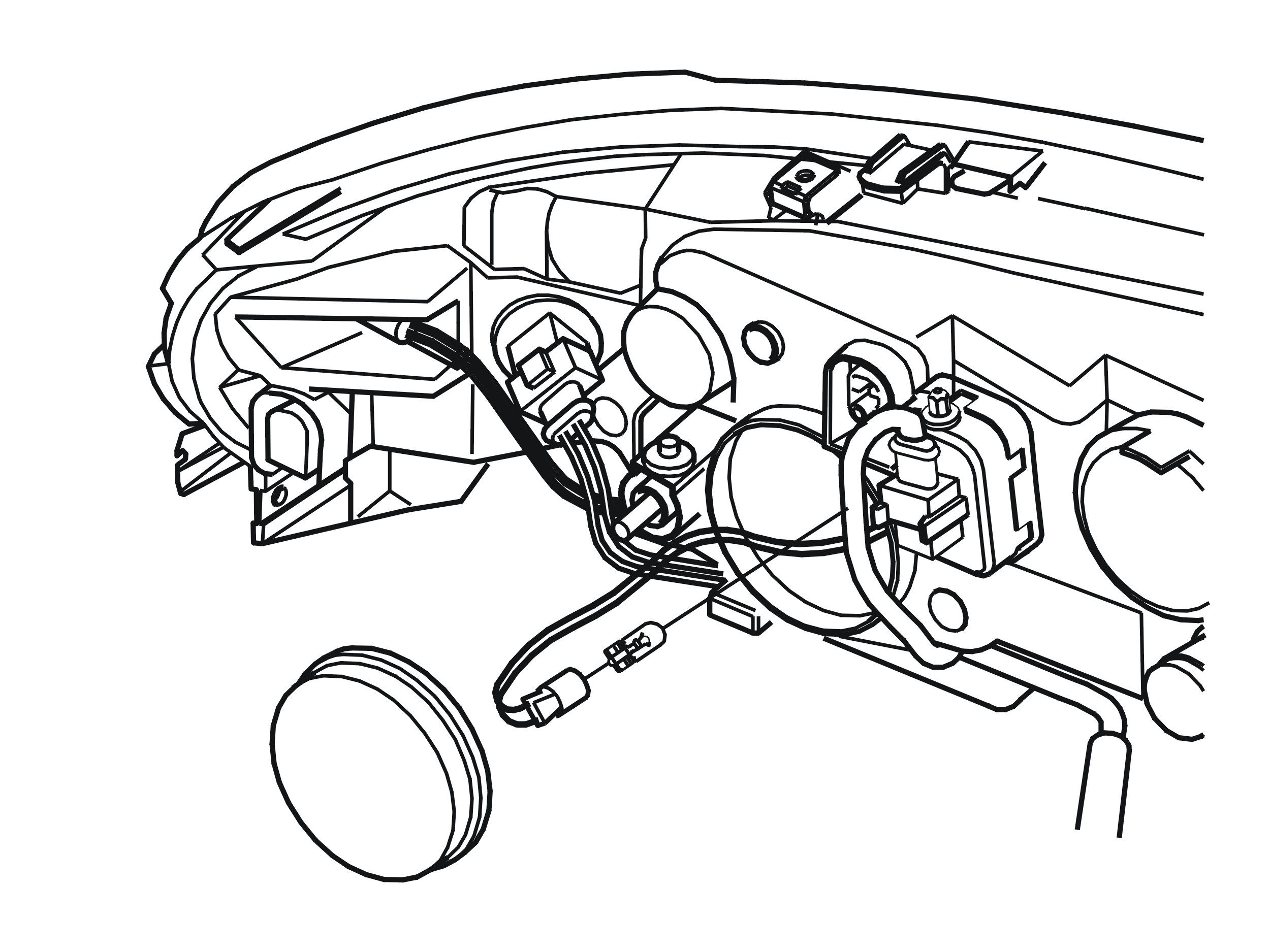

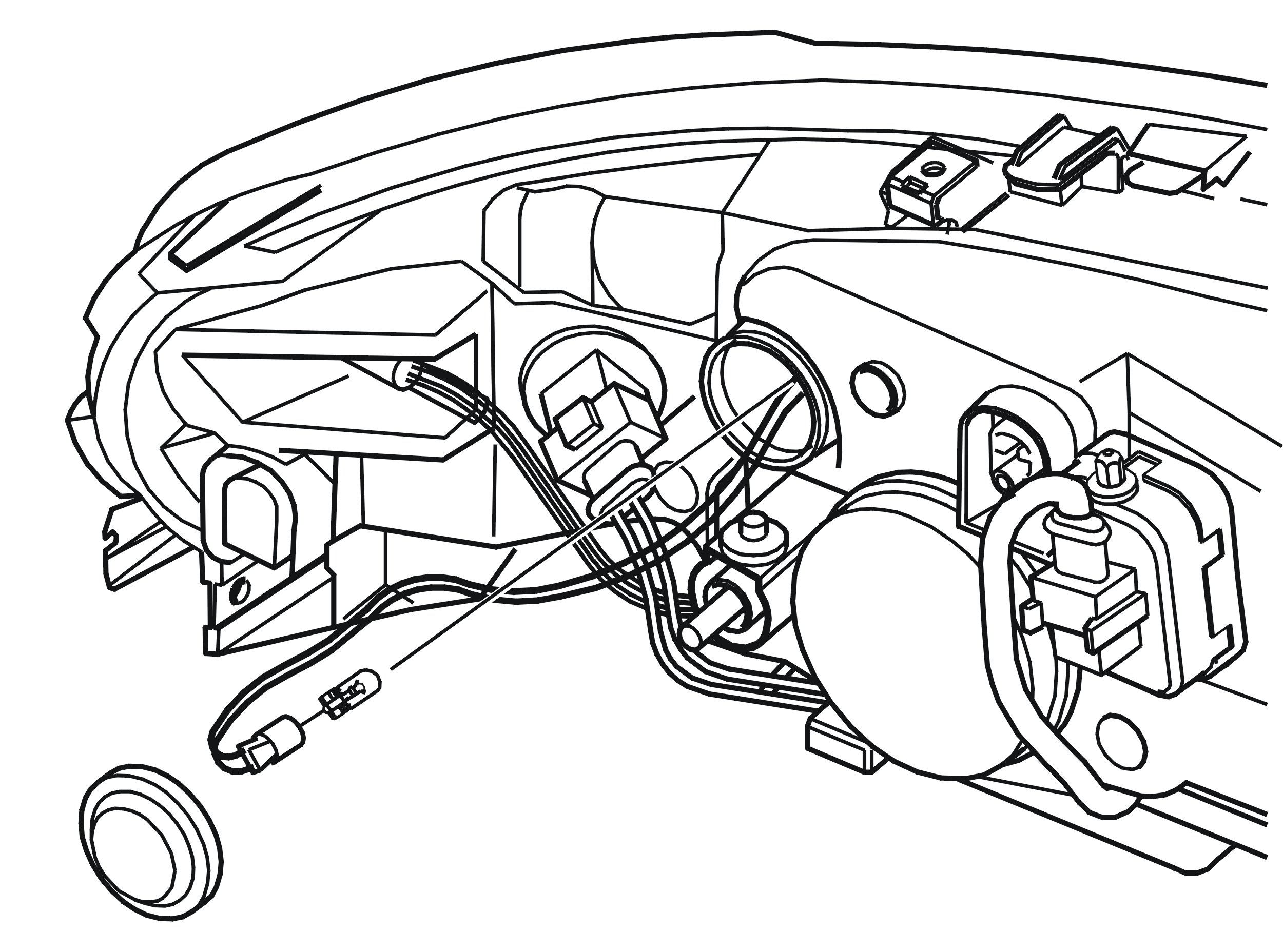

Снятие лампы, стояночные фонари, биксеноновые фары

Подсказка: Используйте круглогубцы, к держателю лампы трудно получить доступ.

Снимите:

• крышку
• держатель лампы, вдавив защелки сбоку и потянув
• лампу.

Установка лампы, стояночные фонари, биксеноновые фары

Установите:

• лампу
• держатель лампы
• крышку.

Снятие ламп фонарей бокового габарита/фонарей указателя поворота

Фонари бокового габарита

Примечание: Применимо только к правой стороне.

Снимите трубу топливной заливной горловины.

Снимите:

• держатель лампы, нажав и повернув его
• лампу.

Фонари указателей поворота

Установка ламп фонарей бокового габарита/фонарей указателя поворота

Установите:

• лампу
• держатель лампы, нажав и повернув его.

Установка корпуса воздухоочистителя

Установите на место корпус воздушного фильтра, наведя фиксаторы зажимов и прижав их.

Проверьте, чтобы труба подачи находилась на месте, и чтобы зажим правильно зафиксировал корпус воздушного фильтра.
