Крышка клапанного механизма (B6324S2, B6324S4)

Удалите прокладку внутренней крышки трансмиссии Прокладка внутреннего кожуха привода ГРМ

🔧 ИНСТРУМЕНТ ДЛЯ ЗАПРЕССОВКИ (2) (ГОЛОВКА ЦИЛИНДРОВ) B6304/B5254

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

1. Примечание: > Используйте только умеренное усилие.

2. Осторожно: > Будьте особенно осторожны при обращении с этими компонентами.

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

чистящее средство арт. 1161721наждачная бумага арт. 9511024

наждачная бумага арт. 9511024

чистящее средство арт. 1161721

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

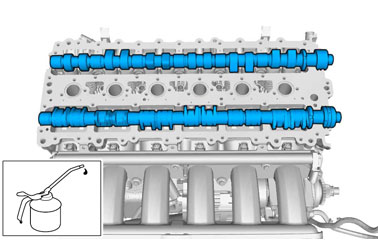

Осторожно: Убедитесь в том, что каналы для смазки чистые и не имеют инородных частиц.

наждачная бумага арт. 9511024🔧 Валик (Нанесение жидкой прокладочной мастики) B234,5234,6304Прокладочный герметик арт. 1161059

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

Примечание: Убедитесь, что отметки для установки направлены правильно.

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

1. Осторожно: > Будьте особенно осторожны при обращении с этим компонентом.

2. Примечание: > Используйте только умеренное усилие.

🔩 Момент затяжки: 17 Н·м

🔩 Момент затяжки: 17 Н·м

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 50 Н·м

🔩 Момент затяжки: 10 Н·м

Установите прокладку внутренней крышки трансмиссии Прокладка внутреннего кожуха привода ГРМ
