Крышка багажника (1998, 1999)

Вся крышка багажника

Отсоедините разъем освещения номерного знака за панелью в багажном отсеке.Поднимите запорную планку газовой стойки. Вытяните газовую стойку из шарового шарнира.Снимите 6 винтов.

Установка
Отрегулируйте согласно Регулировка.

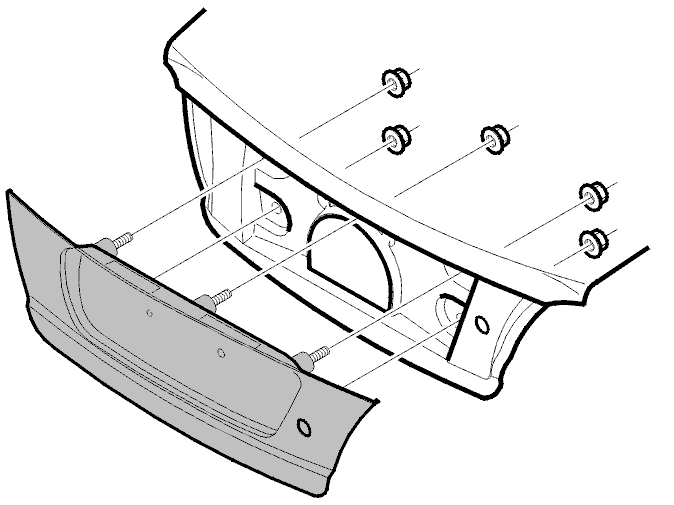

Крышка

Снимите 5 гаек.

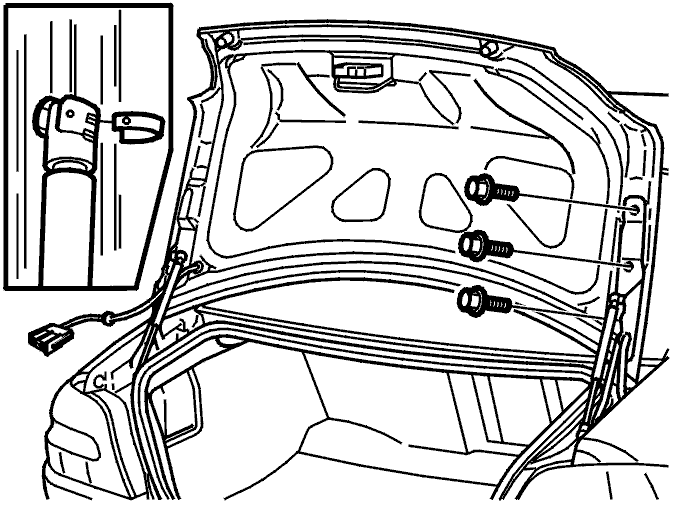

Петли

Поддерживайте крышку багажника в открытом положении.Поднимите запорную планку газовой стойки на стороне петли. Вытяните газовую стойку из шарового шарнира.Выверните 5 винтов с каждой петли.

Установка
Установите крышку багажника слегка затянутыми винтами.Отрегулируйте согласно Регулировка.Затяните винты.

Газовый амортизатор

Поддерживайте крышку багажника в открытом положении.Поднимите запорную планку газовой стойки. Вытяните газовую стойку из шарового шарнира.

Внимание: При замене газовых стоек, выпустите газ из старой стойки.

Просверлите отверстие диаметром 4 мм на расстоянии 30 мм от края, согласно иллюстрации.

Внимание: При сверлении используйте защитные очки.

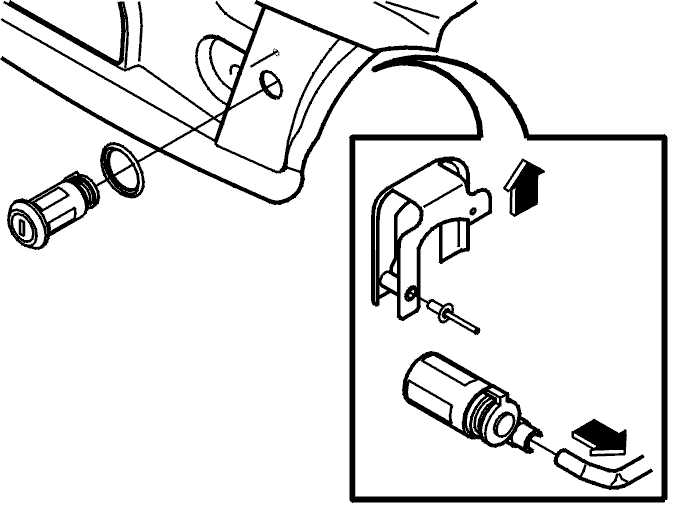

Цилиндр замка

Высверлите заклепку снаружи.Вытяните зажим из цилиндра замка.Вытяните звено из цилиндра замка.

Цилиндр замка (продолжение)

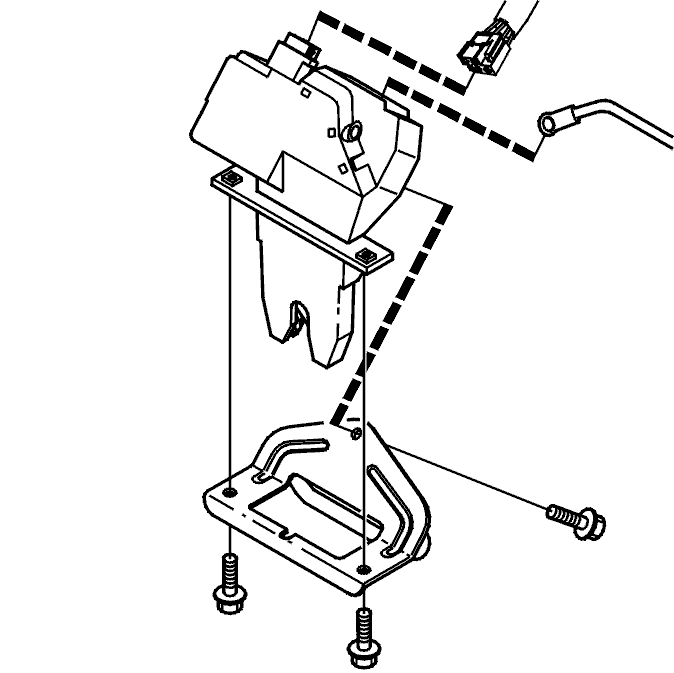

Узел замка

Крышка багажника

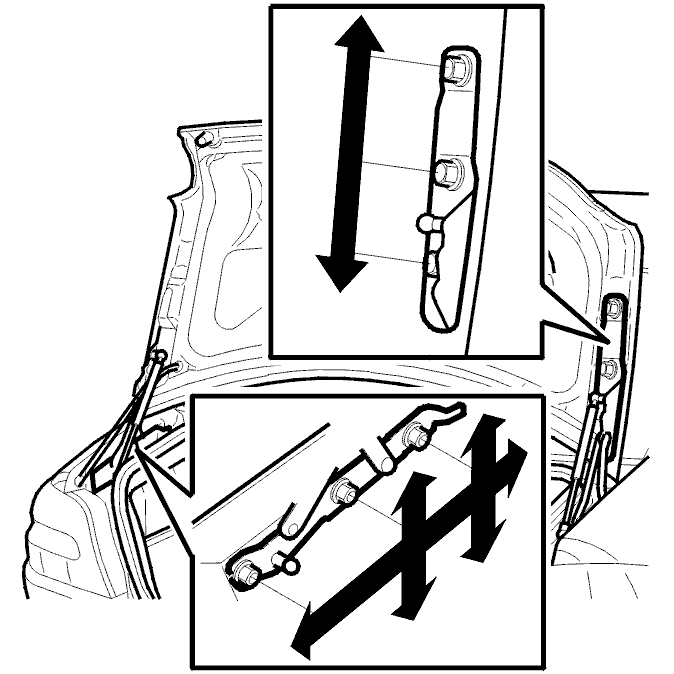

Затяните винты так, чтобы крышка багажника держалась туго. После того, как крышка багажника была отрегулирована, затяните все винты.Крышку багажника можно отрегулировать:

• по оси перед-зад при помощи петель на крышке багажника и заднем крыле.
• по вертикали, при помощи петель на заднем крыле.

Запорная планка

Отрегулируйте по вертикали и по отношению к сторонам, так чтобы замок крышки багажника не задевал запорную планку.В запорной планке есть прямоугольные отверстия.Ослабьте винты запорной планки лишь настолько, чтобы запорная планка двигалась туго.Поверните ключ крышки багажника открывая и закрывая ее. Повторяйте операцию до тех пор, пока запорная планка не будет правильно отрегулирована.Затем затяните винты запорной планки.Проверьте функционирование замка путем открывания и закрывания крышки багажника.
