Кронштейны газовой стойки, центральная консоль, замена

Снятие наружной крышки с подлокотника

Отведите вверх подлокотник на центральной консоли.

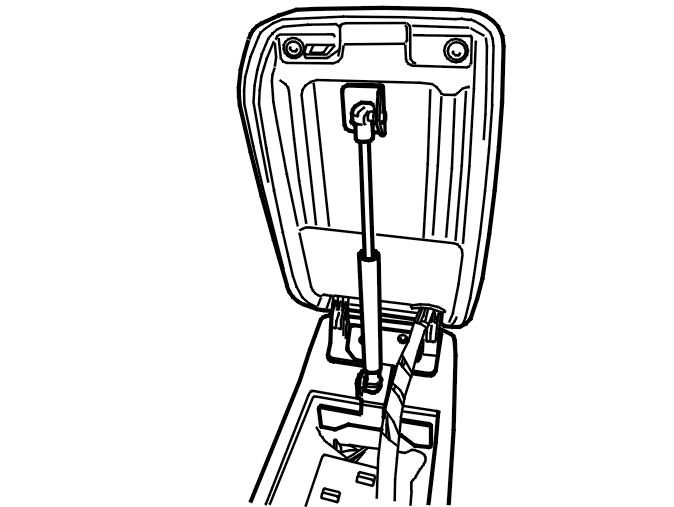

Снимите:

• 4 винта
• крышку
• 2 винта верхнего кронштейна газовой стойки.

Снятие имеющегося крепления

Снимите:

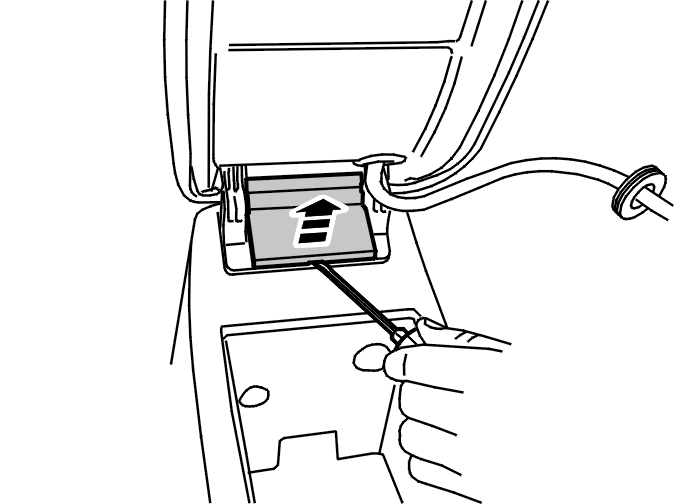

• крышку над 12-вольтным гнездом на заднем крае центральной консоли. Используйте инструмент для уплотнения

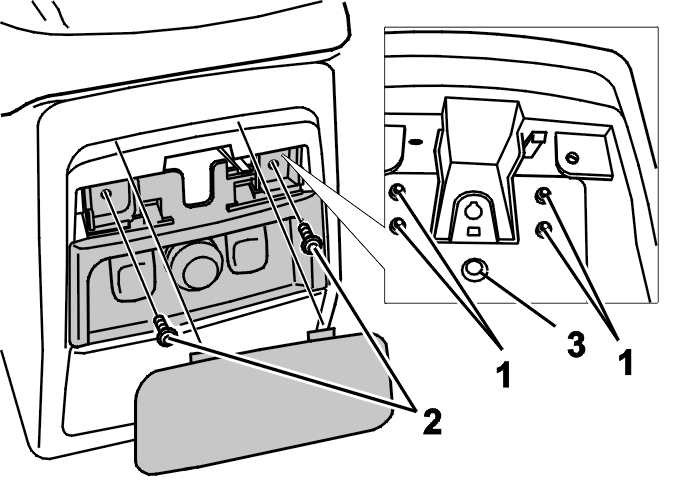

• 2 винта (1) и панель для 12-вольтного гнезда
• 2 гайки (2), удерживающие кронштейн газовой стойки
• кронштейн
• винт (3).

Выверните винт, удерживающий вкладыш в нижней части.Потяните вкладыш прямо вверх.Выверните 3 винта на кронштейне под центральной консолью. Выньте кронштейн.

Снятие развлекательного модуля заднего сиденья (RSE)

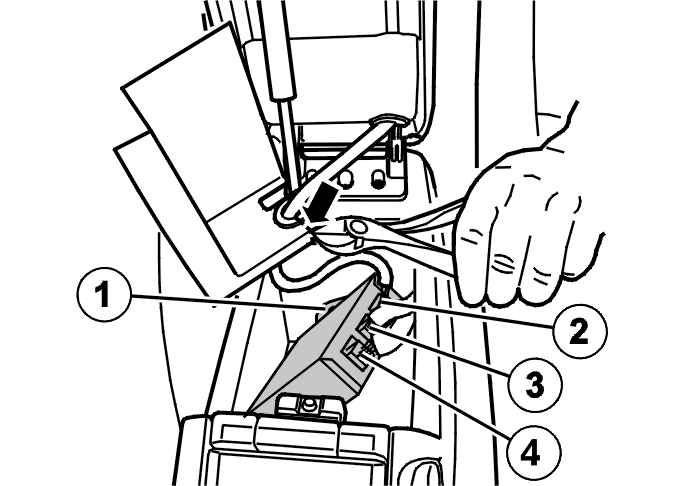

Поднимите модуль управления. Отсоедините 4 разъема.Снимите модуль управления.

Примечание: Запишите положение разъемов.

Разрежьте старый вкладыш, так чтобы кабель можно было снять с вкладыша.

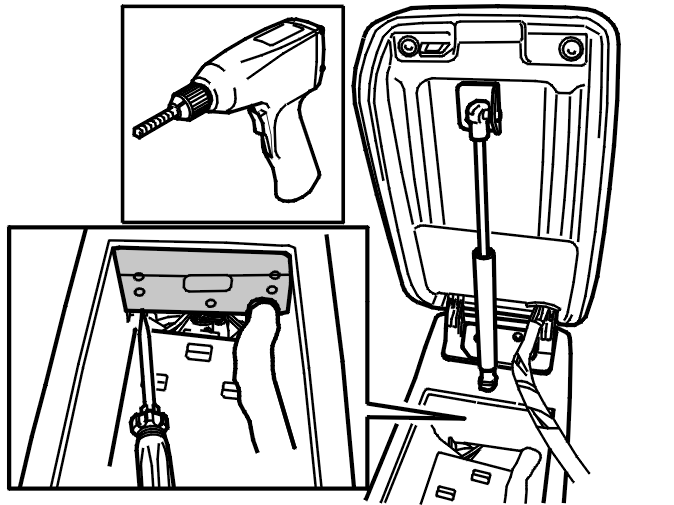

Расположите прилагающийся шаблон, как показано на иллюстрации. Отметьте 4 отверстия шилом или подобным инструментом.Снимите шаблон. Просверлите, используя сверло 6,5 мм.

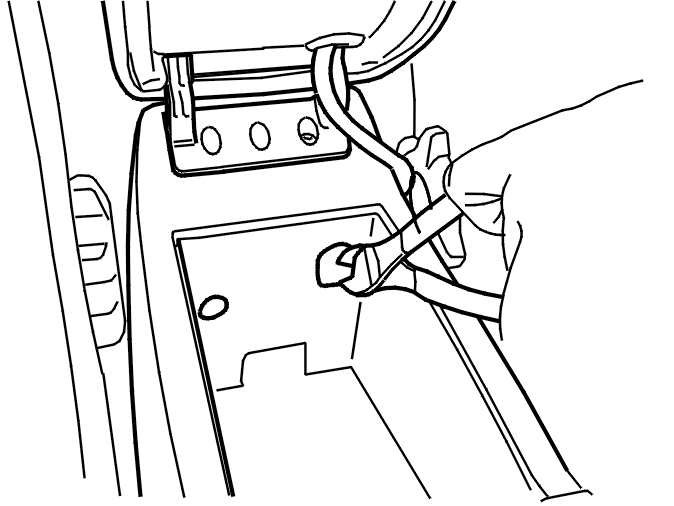

Осторожно вытяните кабель из задней секции.Расширьте отверстие. Отрежьте кусачками приблизительно 10 мм вниз.Осторожно снова проденьте проводку в отверстие.

Установка развлекательного модуля заднего сиденья (RSE)

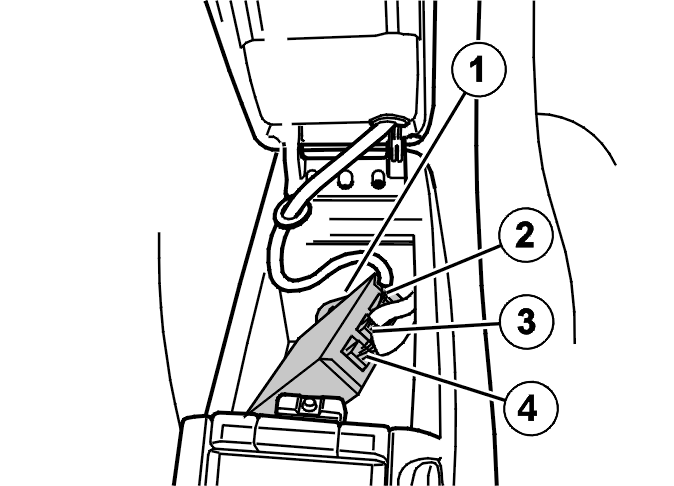

Подсоедините 4 разъема к модулю управления.Расположите модуль управления в центральной консоли.

Снимите глухую пробку у основания петли.

Установка имеющегося крепления

Установите:

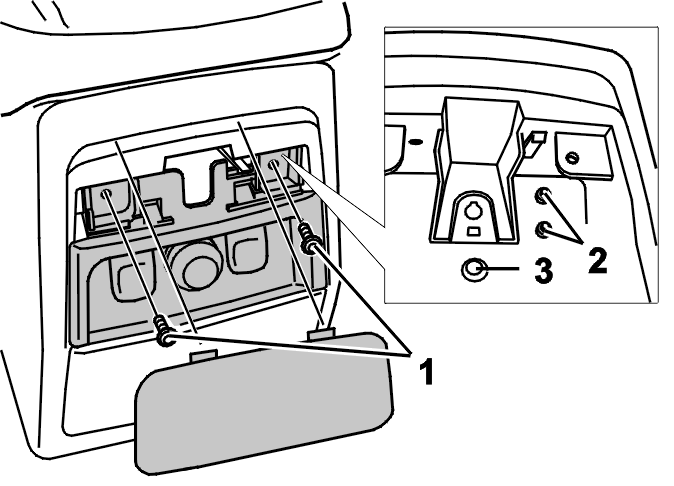

• новую газовую стойку и кронштейны. Затяните нижний кронштейн при помощи 4 гаек (1) на обратной стороне центральной консоли
• новый вкладыш в центральной консоли
• винт (3)
• панель для 12-вольтного гнезда
• 2 винта (2)
• глухую пробку.

Затем просверлите два отверстия в основании петли. Используйте сверло диаметром 2 мм. Используйте отверстия в кронштейне в качестве шаблона. Установите 2 винта.

Установка наружной крышки подлокотника

Установите:

• верхний кронштейн. Затяните кронштейн
• наружную крышку подлокотника.

Примечание: Убедитесь, что направляющие каналы вдоль кромок наружной крышки правильно совмещены на внутренней крышке.

Установите:

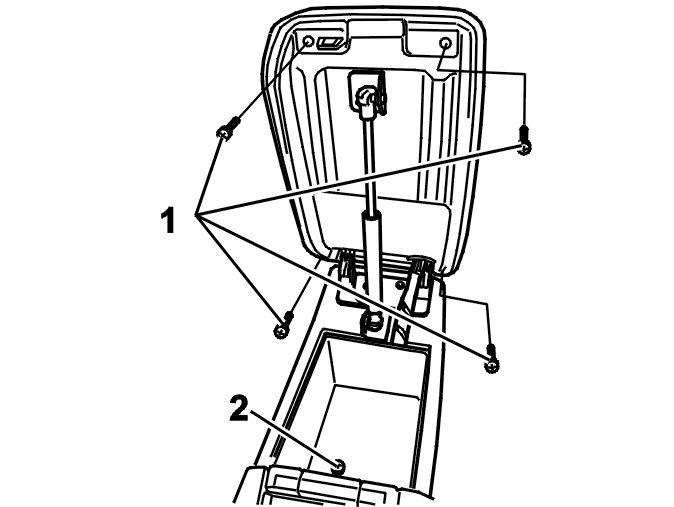

• 4 винта (1)
• винт (2).
