Кронштейн впрыскивающего насоса, регулировка

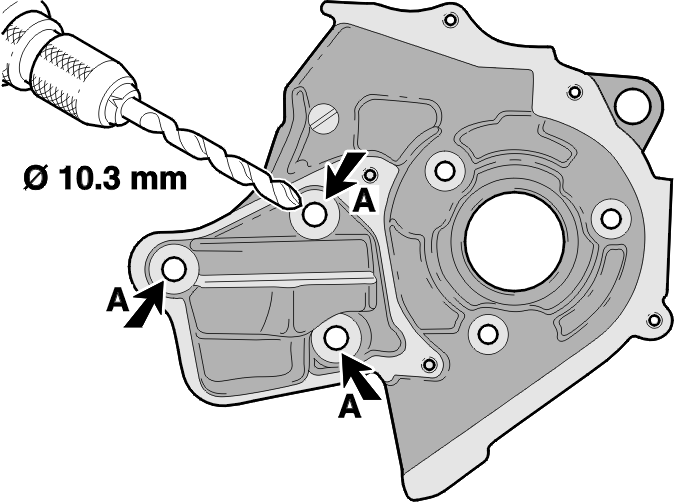

Просверлите отверстия кронштейна впрыскивающего насоса

Расположите кронштейн в стойке для сверления и выровняйте для просверливания отверстий.Просверлите три отверстия (A) по всей длине доШ10,3 мм.При установке кронштейна при помощи винтов правильной длины эти винты должны затягиваться в два этапа:

• затяните до20 Н·м
• дозатяните на угол80°одним движением.

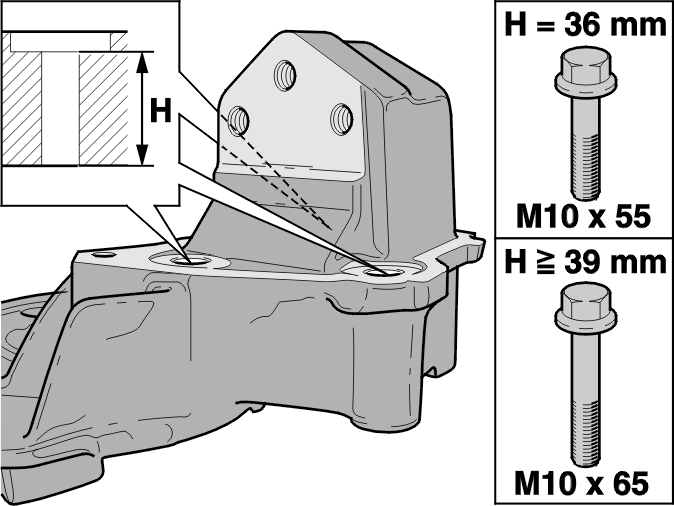

Длины винтов

Вариант 1.Если глубина отверстия (H) в трех отверстиях равна36 мм, используйте 3 винта M10x55 (номер 965221).Вариант 2.Если глубина отверстия (H) в двух отверстиях равна39 мм, а в одном отверстии44 мм, используйте 3 винта M10x65 (номер 965222).Винты должны затягиваться в два этапа:

• затяните до20 Н·м
• дозатяните на угол80°одним движением.
