Кривошипно-шатунный механизм, сборка (D4204T)

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

Примечание: На этом этапе затяните винт только рукой.

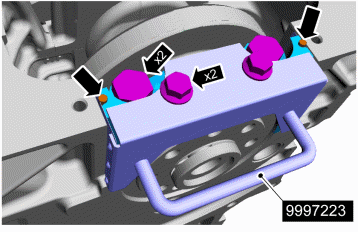

🔧 Монтажный инструмент

🔩 Момент затяжки: 25 Н·м + доворот 60°

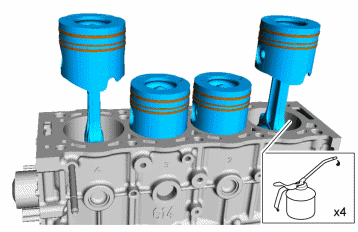

Приспособление для сжатия поршневых колец

🔩 Момент затяжки: 20 Н·м + доворот 70°

🔩 Момент затяжки: 17 Н·м

🔩 Момент затяжки: 17 Н·м

Прокладочный герметик арт. 1161771

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.

🔩 Момент затяжки: 17 Н·м

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.

Прокладочный герметик арт. 1161771

🔩 Момент затяжки: 17 Н·м

🔧 T9997124,

🔧 T9997126,
