Кривошипно-шатунный механизм, разборка (B6324S, B6324S5)

Примечание: Могут быть некоторые отличия. Однако, основная информация, представленная на рисунках, является верной.

Примечание: Процессы снятия, описанные в этой процедуре, могут содержать операции установки.

Вскройте двигатель. Корпус двигателя, открытие доступа

Снимите следующие компоненты:

• масляный насос и маслопровод.Масляный насос
• переднее уплотнение коленчатого вала. передний сальник коленчатого вала

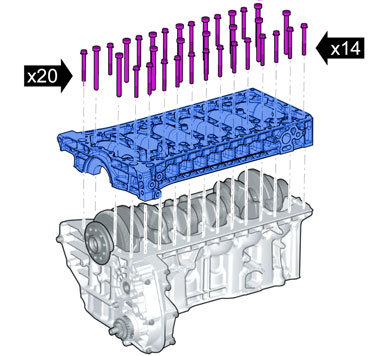

Примечание: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

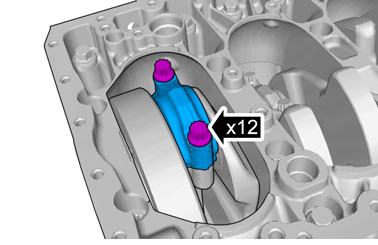

🔧 Держатель (снятие поршня/шатун) B 200-B 6304

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

🔧 Держатель (снятие поршня/шатун) B 200-B 6304

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 50 Н·м

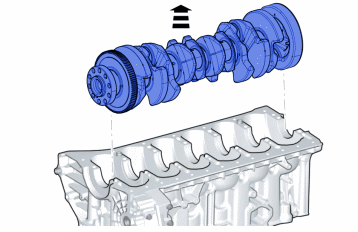

Примечание: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

Внимание: Используйте вытяжное оборудование.

Очистите поверхности прокладок на блоке цилиндров, промежуточной секции и масляного поддона.

лезвие и/или скребок для снятия прокладок

Раствор для прокладочного герметика арт. 1161440
