Крепление двигателя (переднее и заднее), замена

Крепление двигателя (переднее и заднее), замена

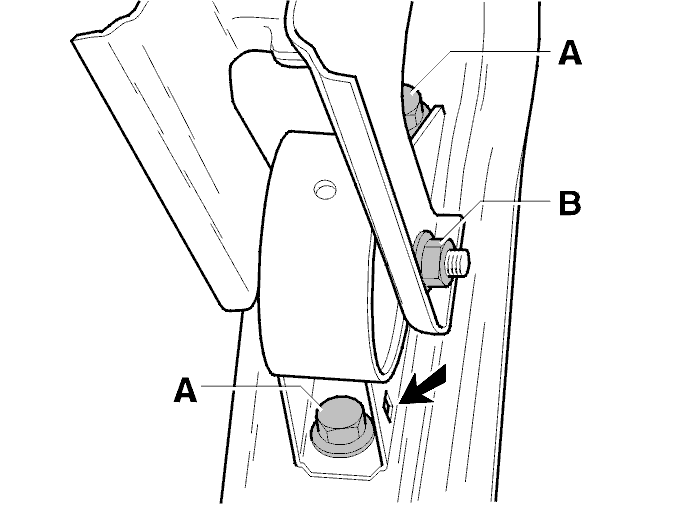

Снятие

• Снимите передний защитный корпус из-под двигателя.
• Удалите гайку и болт (B) подушки двигателя.
• Отверните два винта с центральной продольной балки.

Осторожно: Обратите внимание на положение резиновой прокладки.
- Отверните два крепежных болта (А) и вытащите двигатель.

Установка

• Установите новую подушку двигателя. Проем крепления подушки двигателя должен быть выровнен с передней стороной автомобиля.Момент затяжки для винтов (A):35 Нм
• Установите гайку и болт (B) подушки двигателя.Момент затяжки:55 Нм
• Установите два винта центральной продольной балки, см. Установка центральной продольной балки.

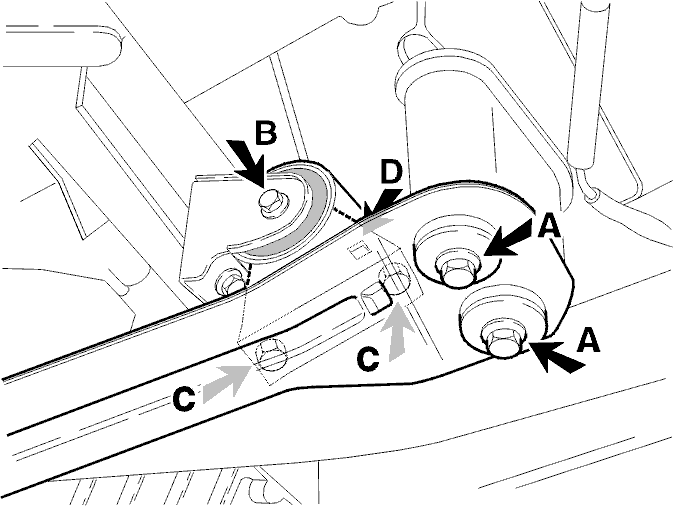

Задняя подушка двигателя, замена

Снятие

• Снимите задний защитный корпус из-под двигателя.
• Отверните два винта (A) с центральной продольной балки сбоку корпуса.
• Удалите винт подушки двигателя (B) и слегка потяните подушку вниз вместе с балкой.
• Удалите два крепежных болта (C) с подушки двигателя и вытащите ее.

Установка

• Прикрепите подушку двигателя к балке с помощью двух крепежных винтов (C). Проем крепления подушки двигателя должен быть выровнен с задней стороной автомобиля.Момент затяжки:35 Нм
• Установите винт (B) и затяните его вручную.

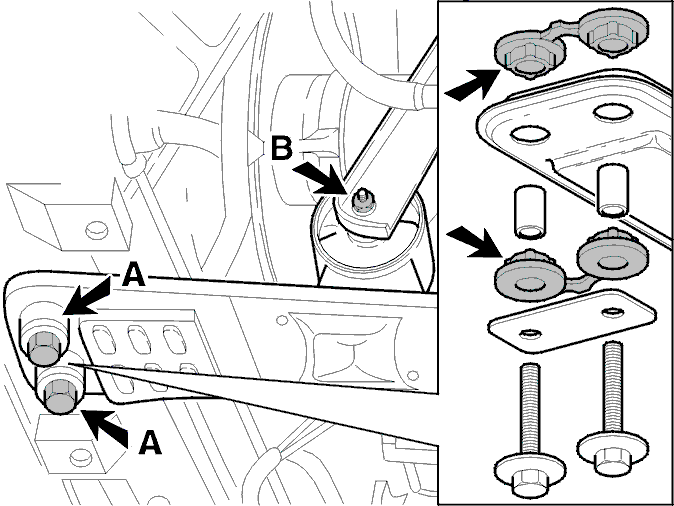

Установка центральной продольной балки

• Установите два винта (A).Момент затяжки:69 Нм

Примечание: Правильно расположите резиновую прокладку подушки двигателя (положения резиновых прокладок в точках крепления центральной продольной балки одинаковы как для передней, так и для задней подушки).
- Ослабьте винт на передней подушке двигателя и затяните сначала заднюю подушку.Момент затяжки: 59 Нм.
- Затем снова затяните винт передней подушки двигателя.Момент затяжки: 59 Нм.
- Установите задний корпус двигателя под автомобилем.
