Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | B5204T5 | 2005–2007 |
| V70 (00-08) | B5244S | 2005–2008 |
| V70 (00-08) | B5244S2 | 2005–2008 |
| V70 (00-08) | B5244SG | 2005–2008 |
| V70 (00-08) | B5244SG2 | 2005 |
| V70 (00-08) | B5244T5 | 2005–2007 |
| V70 (00-08) | B5254T2 | 2005–2007 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2005–2007 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.

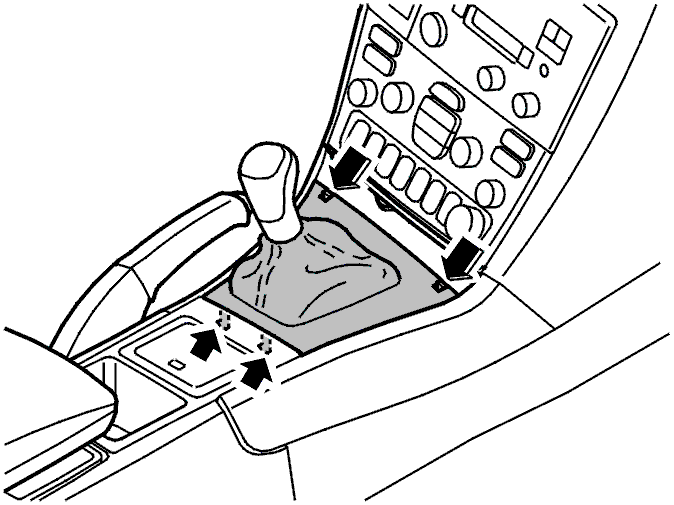

Снятие панели кожуха рычага переключателя передач с центральной консоли
Снимите задний край панели. Используйте инструмент для уплотнения.Затем осторожно отделите передний край.

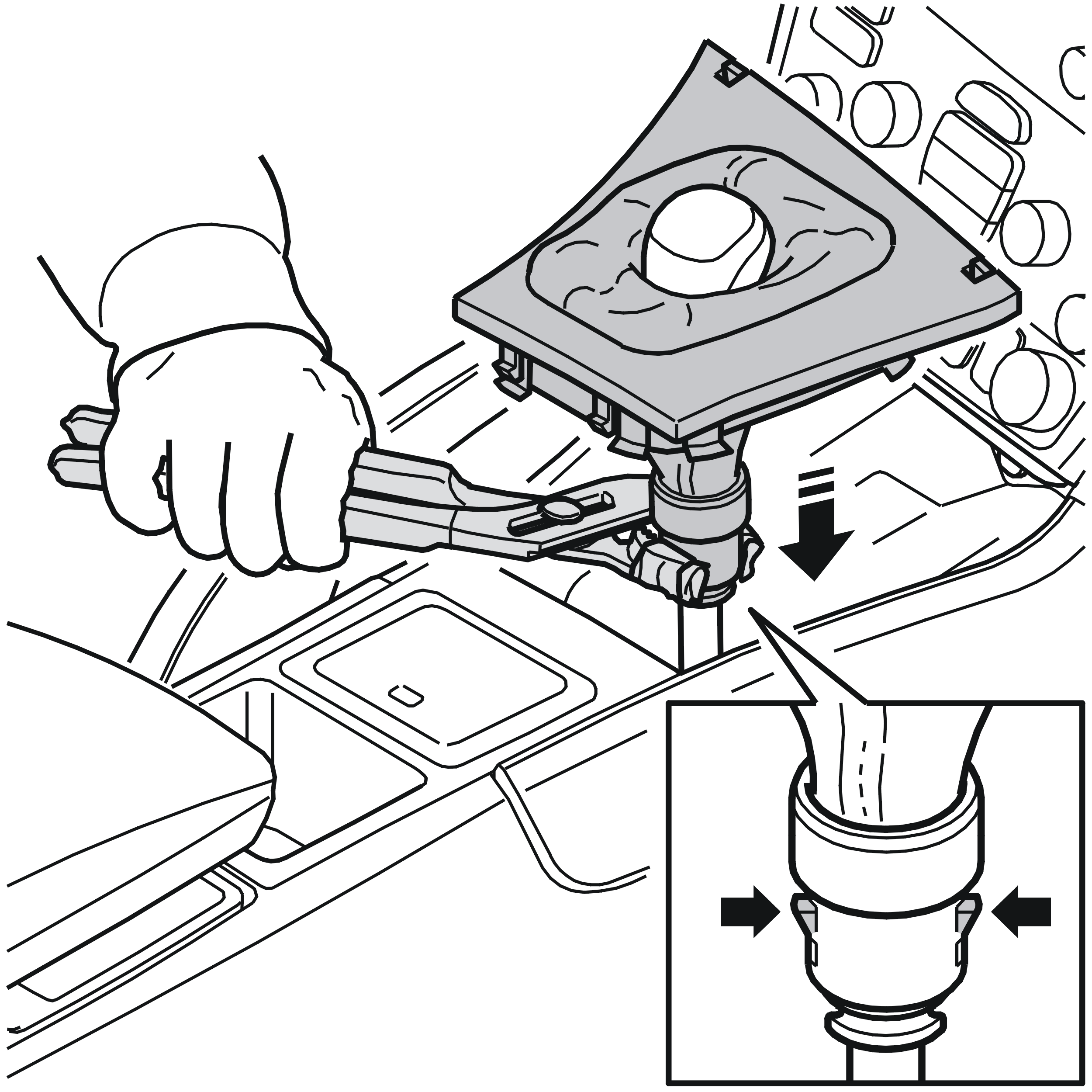

Снятие фиксирующего кронштейна с переключателя передач
Поднимите кожух над рычагом переключателя передач, чтобы получить доступ к фиксирующему кронштейну.
Примечание: Кронштейн встроен в кожух.
Снимите фиксирующий кронштейн.Вдавите две защелки под кожухом. Потяните втулку вниз.

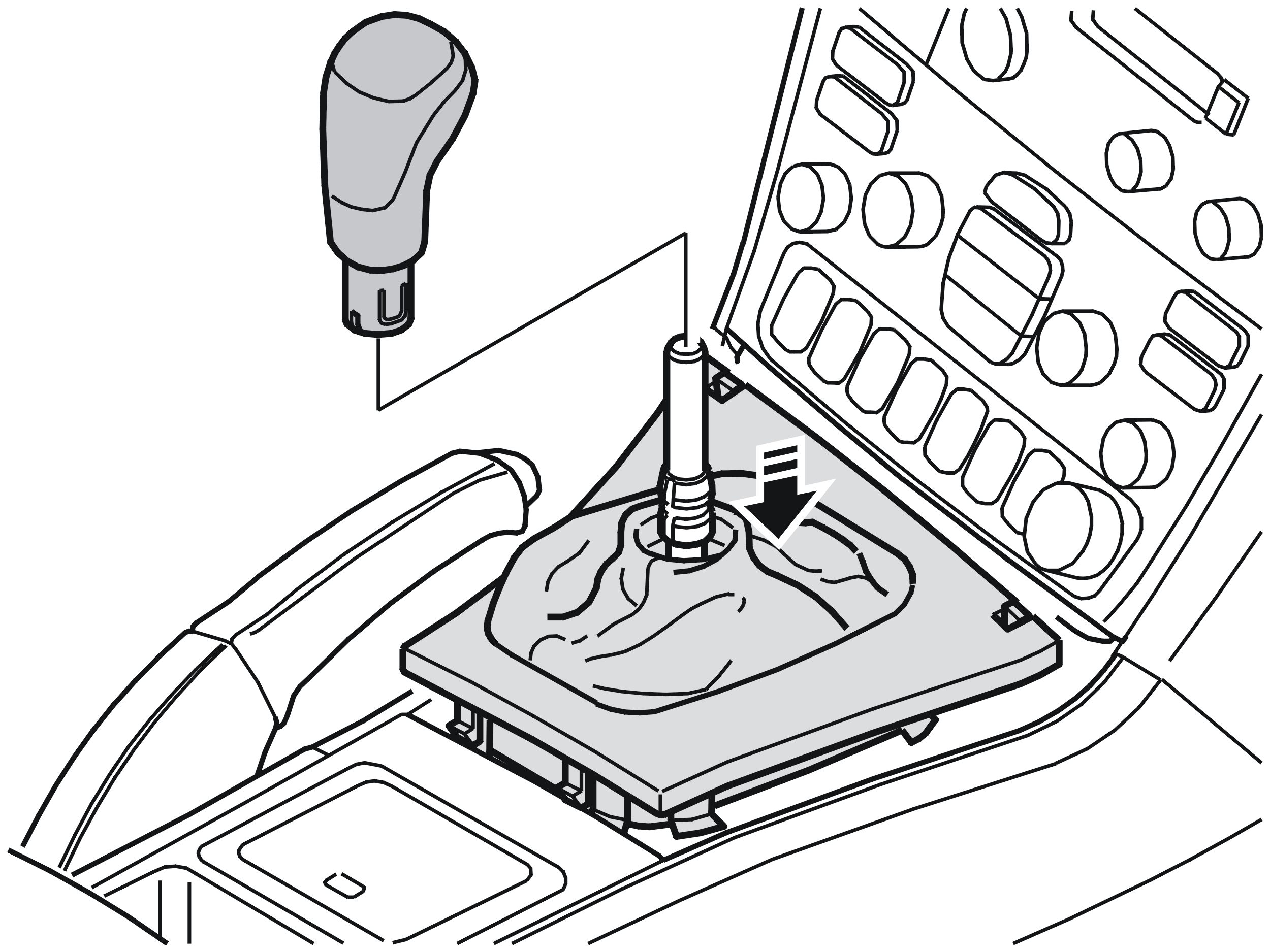

Снятие ручки рычага переключателя передач
Примечание: Для того, чтобы ее снять, требуется значительное усилие.
Возьмитесь за ручку рычага переключателя передач обеими руками.Дерните ручку рычага переключателя передач прямо вверх.Потяните кожух вниз так, чтобы было видно опорное кольцо.

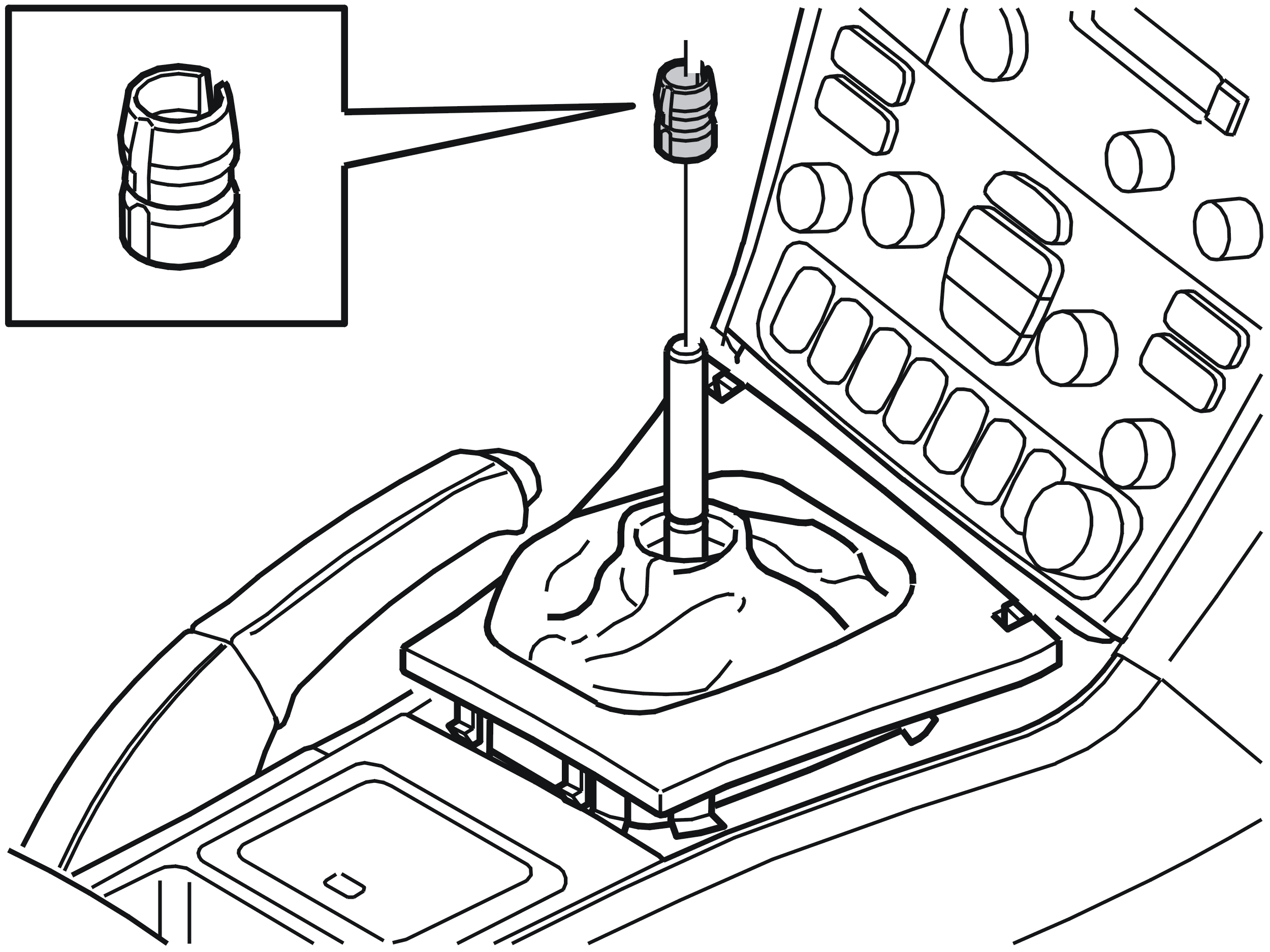

Снятие опорного кольца с переключателя передач
Немного разъедините опорное кольцо. Потяните строго вверх.

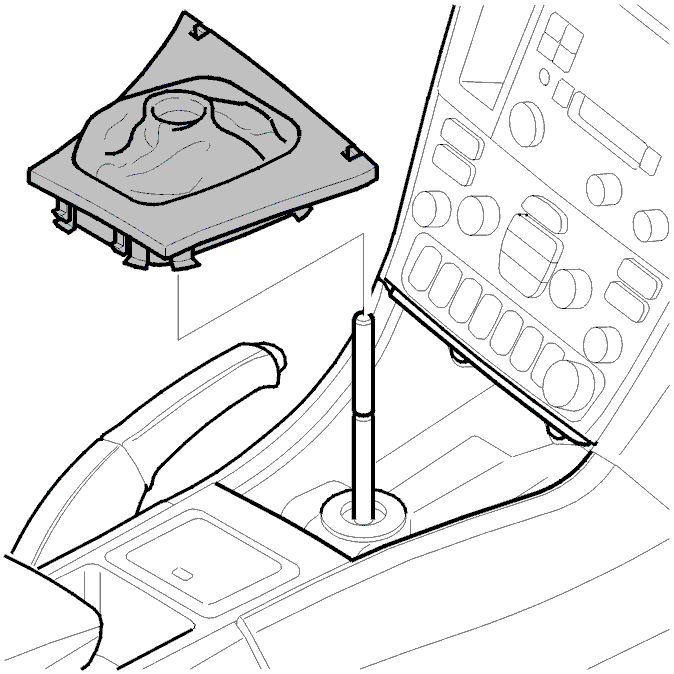

Снятие панели и кожуха
Снимите панель и кожух.
Замена кожуха рычага переключателя передач
Снимите старый кожух с панели.Установите новый кожух в панель. Вдавите его как следует на свое место.
Установка кожуха рычага переключателя передач
Установите кожух и панель на рычаг переключателя передач.
Установка опорного кольца на рычаг переключателя передач
Примечание: Скошенное ребро должно быть направлено вверх. Канавка должна быть направлена назад.
Установите опорное кольцо на рычаг переключателя передач.
Установка ручки рычага переключателя передач на рычаг переключателя передач
Надавливайте ручку рычага переключателя передач вниз на опорное кольцо до тех пор, пока она не зафиксируется.

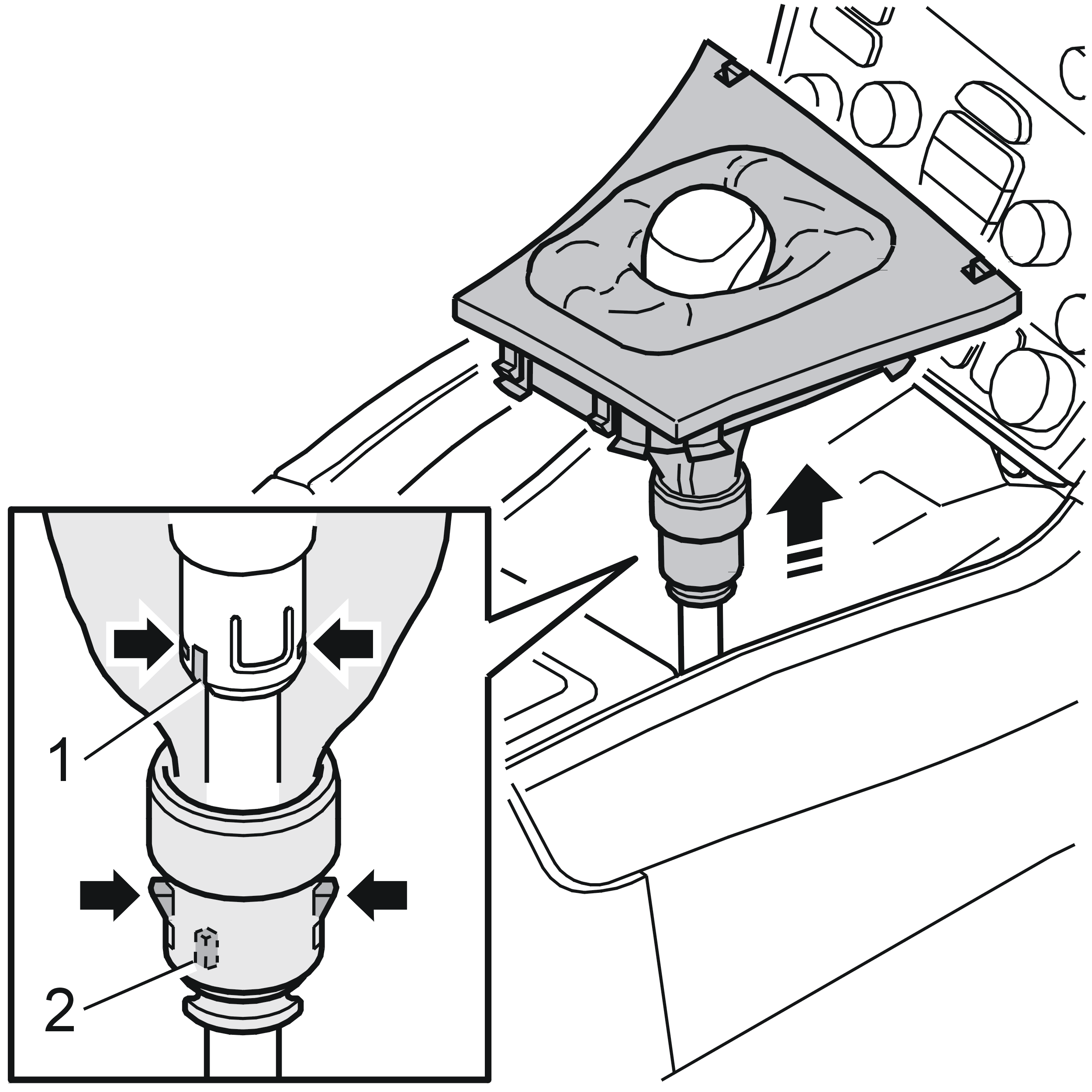

Установка держателя/кожуха ручки рычага переключателя передач
Потяните панель немного вверх к ручке рычага переключателя передач.Потяните вверх кронштейн и ручку рычага переключателя передач. Немного поверните кронштейн так, чтобы направляющая (2) внутри кронштейна правильно разместилась на прорези в ручке переключателя передач (1).Потяните кронштейн вверх так, чтобы он зафиксировался. Убедитесь, что кронштейн надежно закреплен на ручке рычага переключателя передач.
Установка панели в центральной консоли
Отогните панель вниз. Вдавите панель на место в центральной консоли.
