Кожух привода ГРМ, передний, замена

Снятие передней крышки распределительного механизма

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

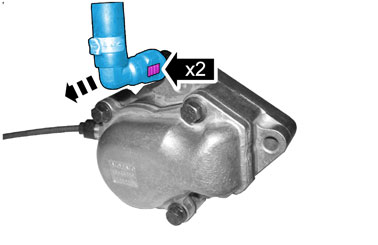

Отсоедините шланг термостата-расширительного бачка от термостата. Для этого надавите на фиксаторы, затем прижмите соединение к термостату и вытяните наружу.

Примечание: Чтобы не повредить или не сломать штуцер, убедитесь, что крышка ремня распределительного механизма прошла мимо штуцера на корпусе термостата, перед тем, как потянуть крышку вверх.

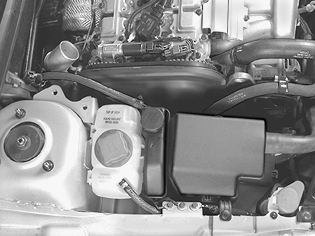

Снимите:

• воздуховод, крышку, окантовку и блок модулей управления
• шланг между корпусом термостата и расширительным бачком
• переднюю крышку ремня распределительного механизма.

Установка передней крышки распределительного механизма

Примечание: Убедитесь, что крышка ремня распределительного механизма находится в нужном положении, перед тем, как крышка будет прижата к задней крышке ремня распределительного механизма, чтобы предотвратить повреждение штуцера на корпусе термостата.

Установите:

• переднюю крышку ремня распределительного механизма
• шланг между корпусом термостата и расширительным бачком
• окантовку, крышку и воздуховоды блока модулей управления.
