Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B5254T2 | 2004–2007 |
| XC90 | D5244T | 2004–2006 |
| XC90 | D5244T4 | 2006–2011 |
| XC90 | D5244T5 | 2008–2011 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная
информация в иллюстрациях всегда правильная.
Снятие

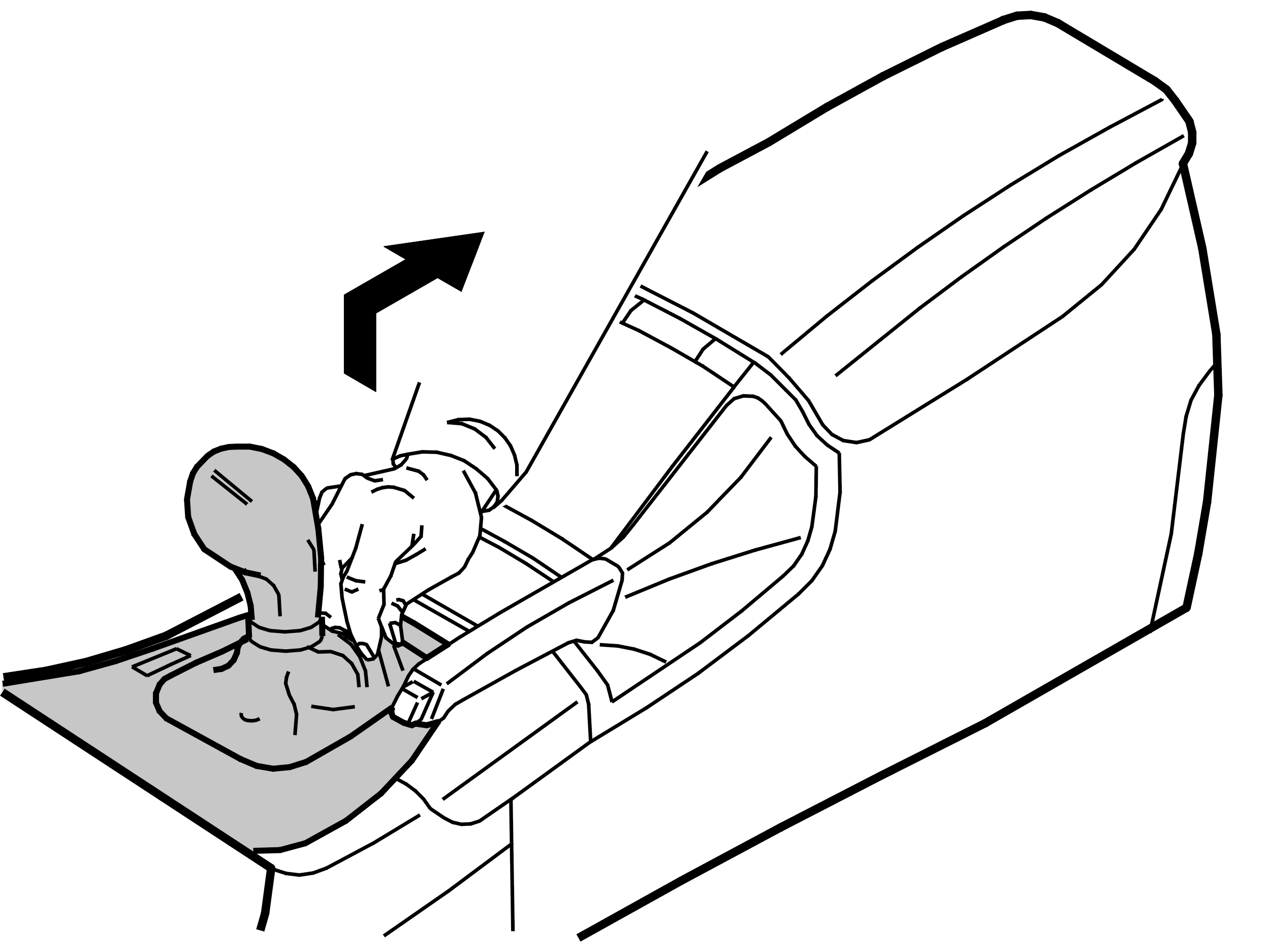

Снятие панели кожуха рычага переключателя передач с кожухом с центральной консоли
Возьмитесь за кожух и потяните его вертикально вверх.Отoгните панель вверх и потяните назад.

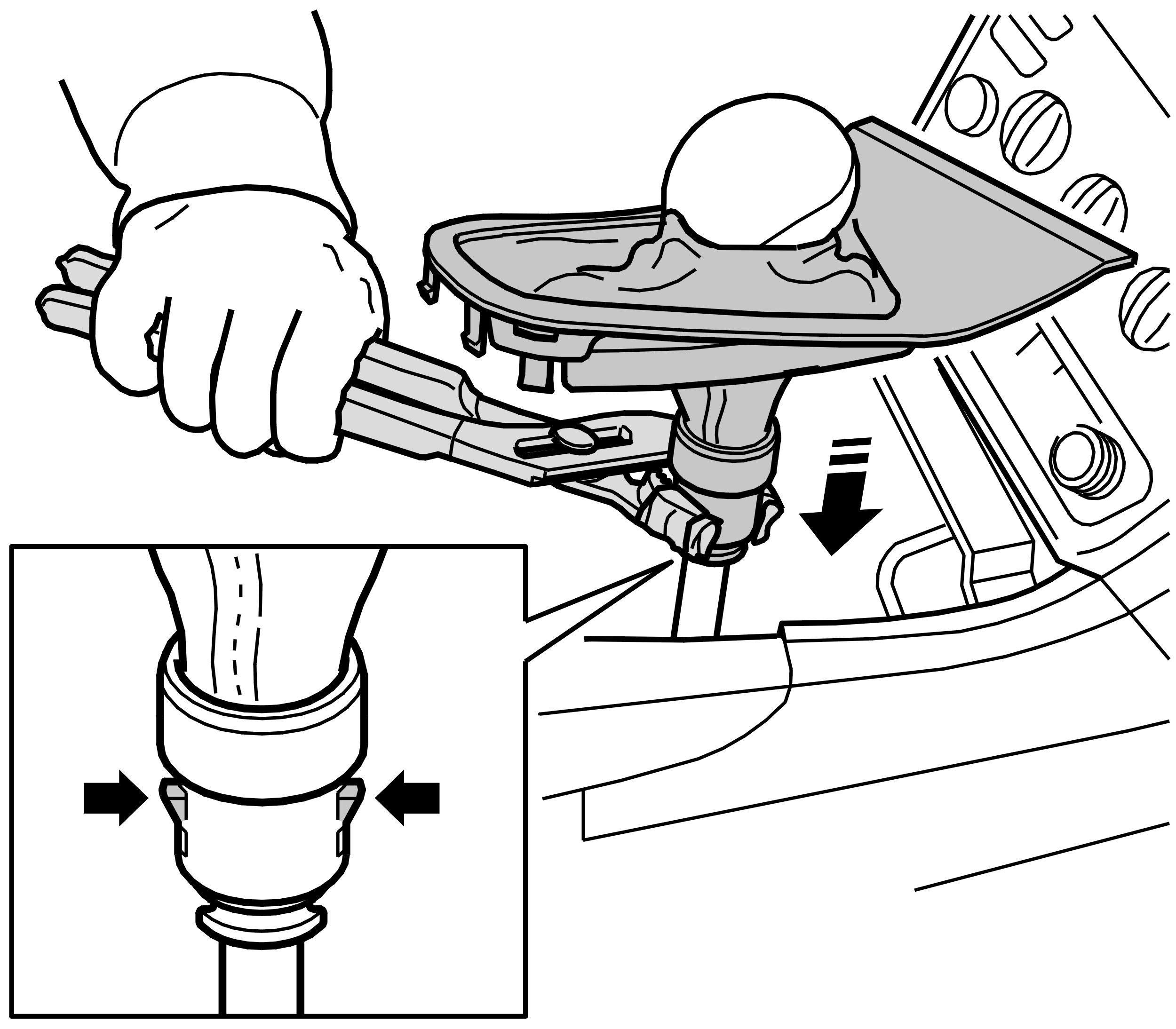

Снятие фиксирующей втулки
Поднимите кожух над рычагом переключателя передач, чтобы получить доступ к фиксирующей втулке.Снимите фиксирующую втулку. Вдавите две защелки под кожухом. Потяните втулку вниз.
Снятие ручки рычага переключателя передач
Примечание: Для того, чтобы ее снять, требуется значительное усилие.

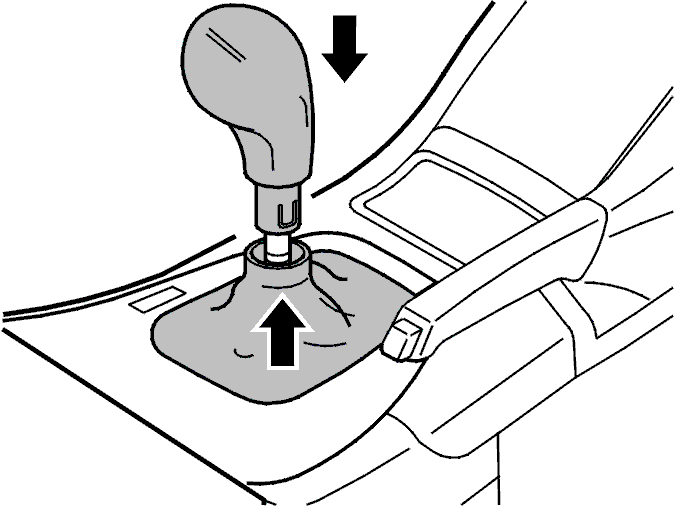

Потяните кожух вниз.Возьмитесь за ручку рычага переключателя передач обеими руками. Потяните ручку прямо вверх.Отведите кожух и панель в сторону.
Замена кожуха рычага переключателя передач
Снимите старый кожух с панели.Установите новый кожух в панель. Вдавите его как следует на свое место.
Установка
Установка кожуха рычага переключателя передач
Примечание: Ручка переключателя передач может быть использована повторно максимум четыре раза
Примечание: Используйте новую фиксирующую втулку (так, чтобы зажимы вошли правильно).

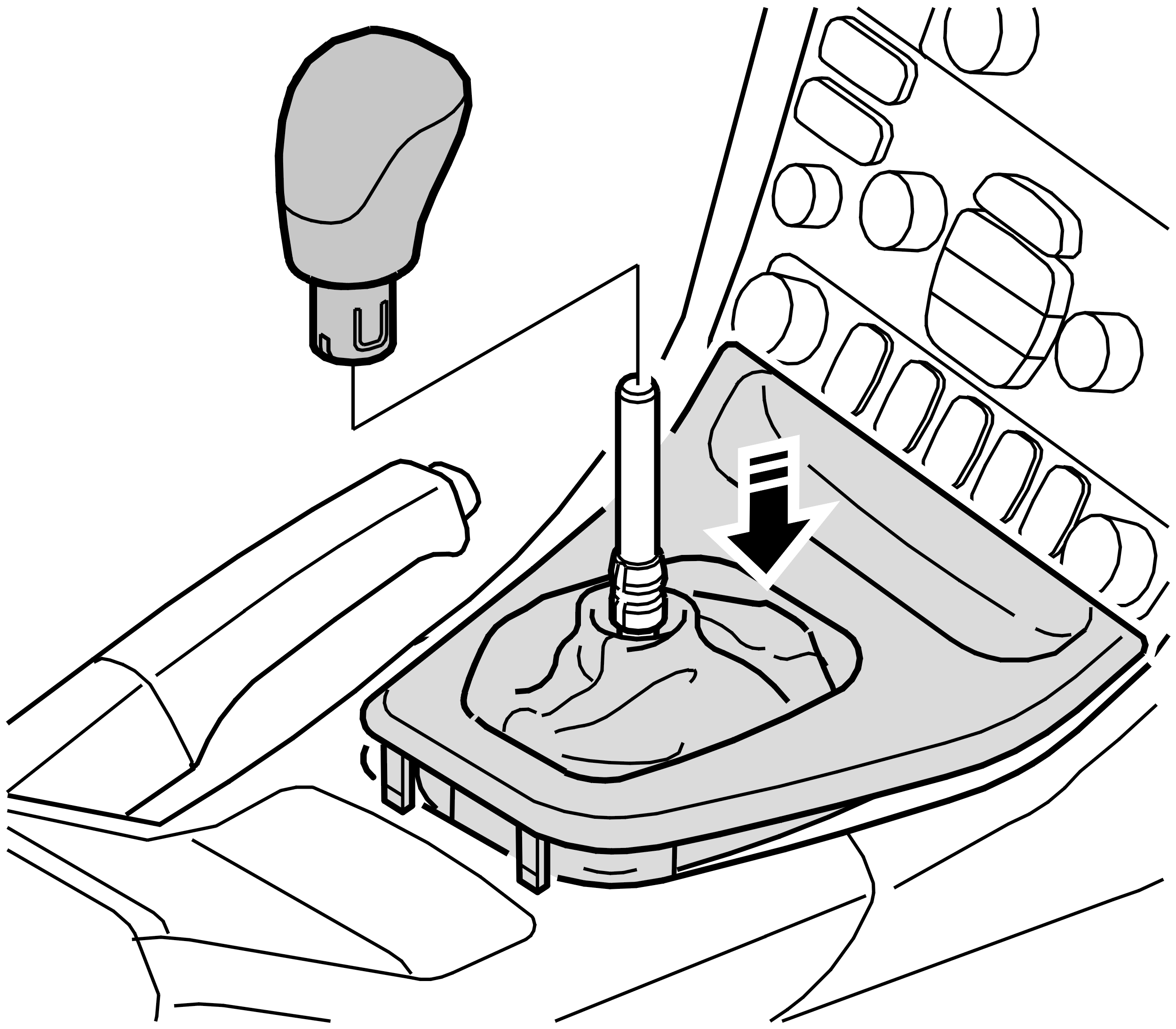

Установите кожух с панелью над рычагом переключателя передач.Придавите ручку рычага переключения передач вниз до тех пор, пока она не зафиксируется.Возьмитесь за чехол и фиксирующую втулку (расположенную под кожухом). Потяните ее вверх на ручку рычага переключателя передач, чтобы она зафиксировалась.
Установка панели центральной консоли

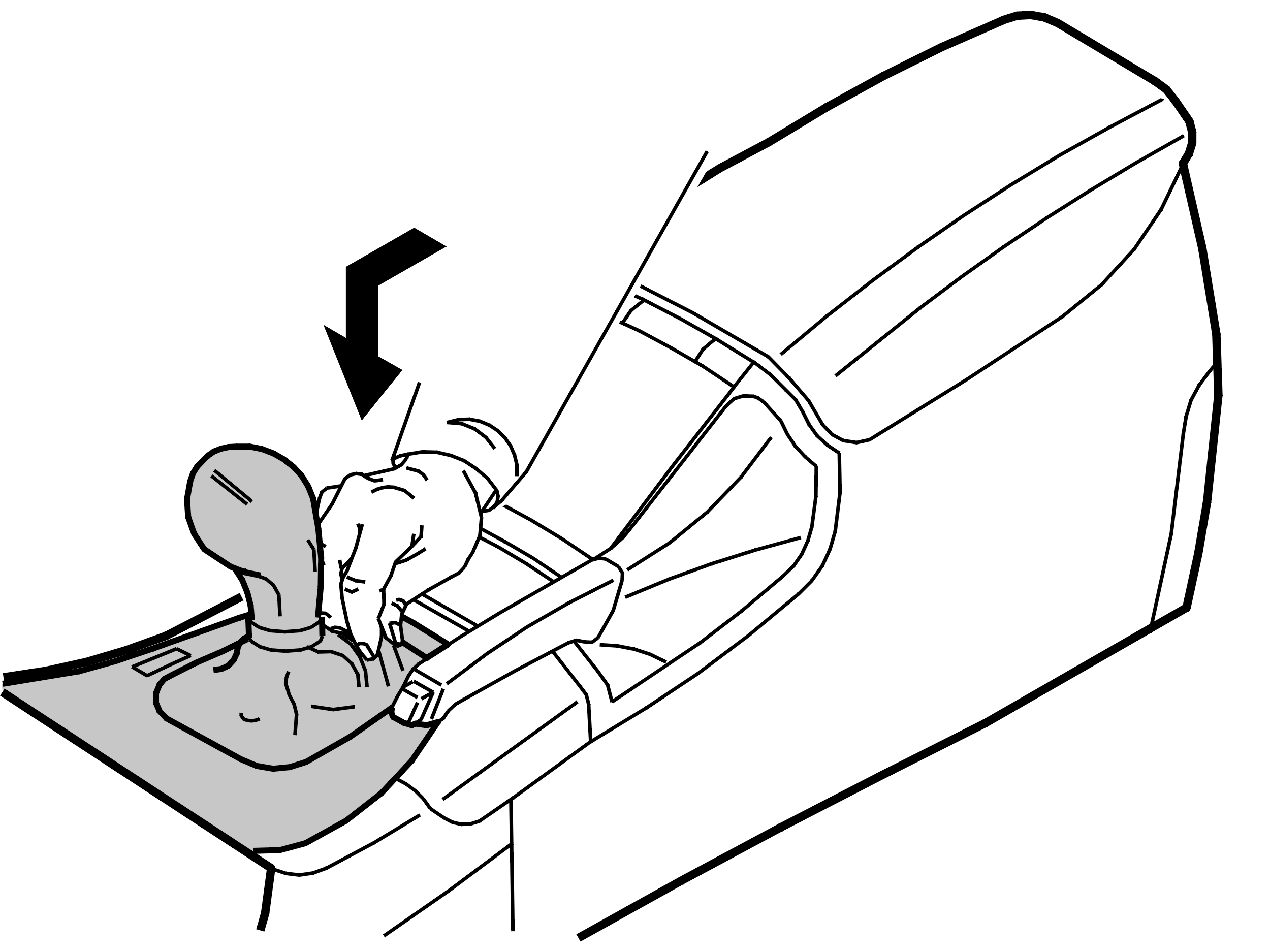

Отогните панель вверх. Сдвиньте ее вперед, так чтобы она зафиксировалась. Вдавите панель вниз в центральную консоль.
