Корпус двигателя, открытие доступа (D4204T14, D4204T5)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

Удалите отмеченные детали.

Снимите гайки.

Выверните винты.Удалите отмеченные детали.

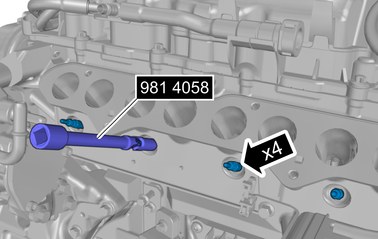

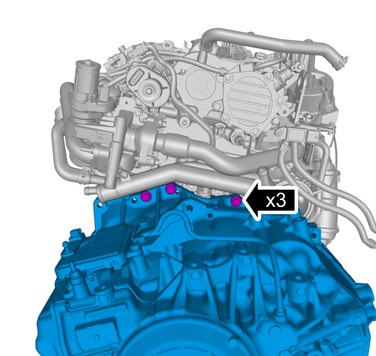

Выверните винты.🔩 Момент затяжки: 50 Н·м

🔩 Момент затяжки: 50 Н·мВыверните винты.

Выверните винты.🔩 Момент затяжки: 50 Н·м

Примечание: Убедитесь в том, что никакие компоненты не застревают.

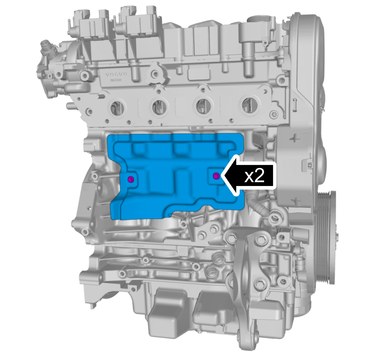

Удалите отмеченные детали.

Выверните винты.Сложите отмеченные детали.

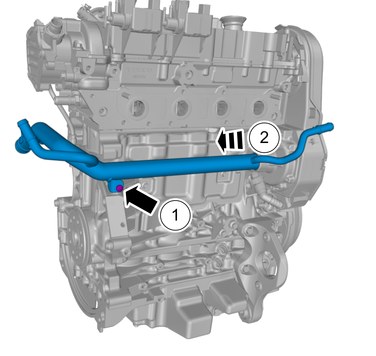

🔧 T9997120,Установите винт.Винт M10 x 50 ммГайка М10

Выверните винты.🔩 Момент затяжки: 45 Н·м + доворот 50°

Удалите отмеченные детали.

🔧 НАПОЛЬНАЯ СТОЙКА (ДЛЯ ФИКСАТОРОВ)🔧 ФИКСАТОР ДЛЯ ДВИГАТЕЛЯ (УНИВЕРСАЛЬНЫЙ)🔧 КОМПЛЕКТ ВИНТОВ (СПЕЦИАЛЬНЫЙ ДЕРЖАТЕЛЬ)

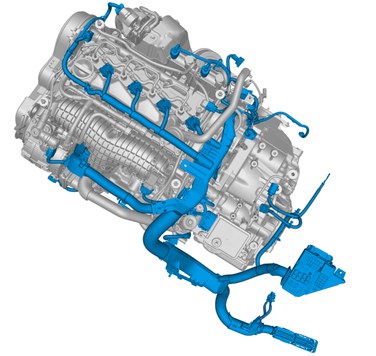

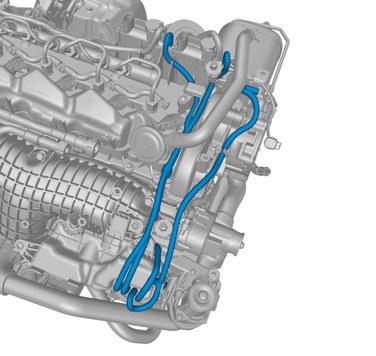

Осторожно: Запомните как проведена проводка и шланги.

Выньте шланг.

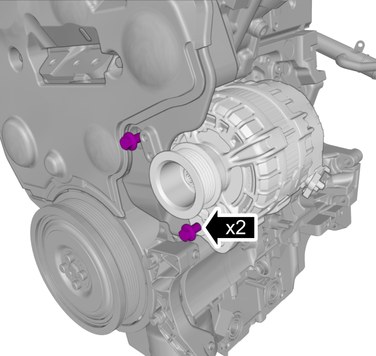

Выверните винты.

1. 🔩 Момент затяжки: 5 Н·м
2. 🔩 Момент затяжки: 17 Н·м

Выверните винты.Удалите отмеченные детали.

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Использование инструмента или чрезмерного усилия наносит повреждение быстрым соединениям.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Необходимо поддерживать исключительную чистоту при работе с этими компонентами.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите блокировку.Выньте шланг.Пластмассовый штекер, комплект арт. 31405636

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Необходимо поддерживать исключительную чистоту при работе с этими компонентами.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

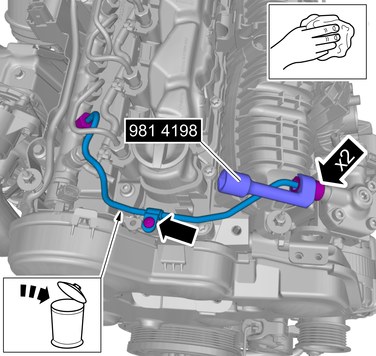

Выверните винт.Ослабьте гайки.Пластмассовый штекер, комплект арт. 31405636

1. 🔩 Момент затяжки: 17 Н·м
2. 🔩 Момент затяжки: 10 Н·м

Удалите отмеченные детали.🔧 Шарнирная головка🔩 Момент затяжки: 9 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Примечание: Соберите вытекшую жидкость впитывающей бумагой.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Выверните винты.🔩 Момент затяжки: 10 Н·мОтсоедините шланг от проводов.

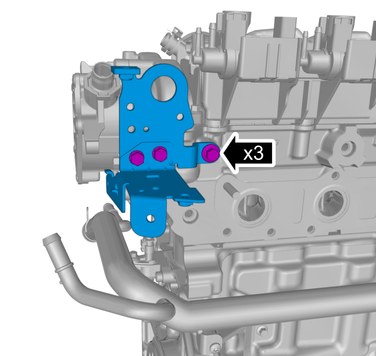

Выверните винты.🔩 Момент затяжки: 24 Н·м

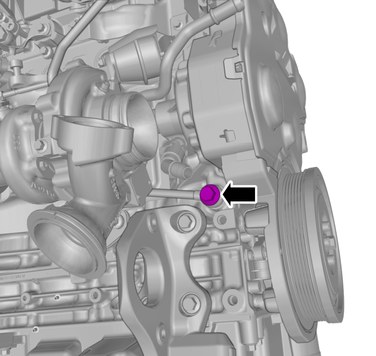

Выверните винт.🔩 Момент затяжки: 10 Н·м

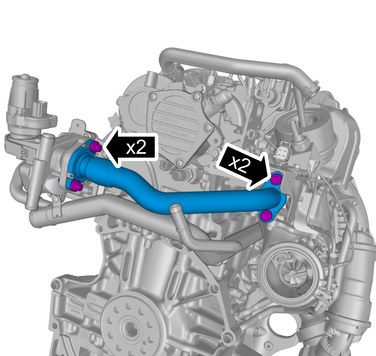

Выверните винты.🔩 Момент затяжки: 17 Н·м

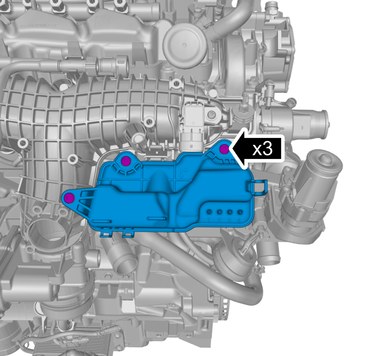

Выверните винты.🔩 Момент затяжки: 10 Н·м

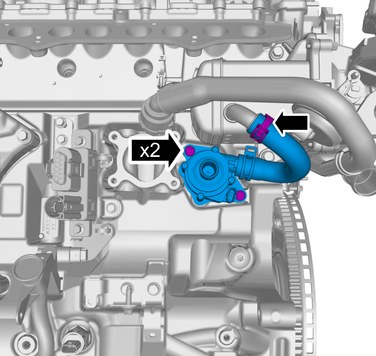

Внимание: Будьте готовы собрать вытекающие жидкости.

Выверните винт.🔩 Момент затяжки: 10 Н·мОсвободите блокировку.Отсоедините шланг от проводов.

Внимание: Будьте готовы собрать вытекающие жидкости.

Выверните винты.🔩 Момент затяжки: 17 Н·м

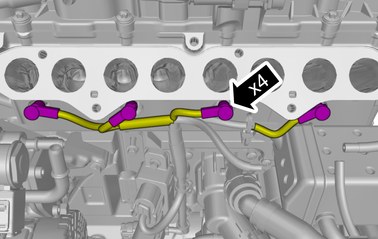

Выверните винт.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

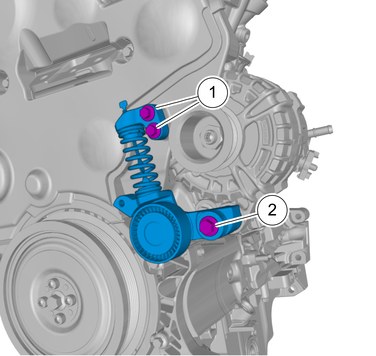

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 50 Н·м

Выверните винты.🔩 Момент затяжки: 50 Н·м

Удалите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 24 Н·м

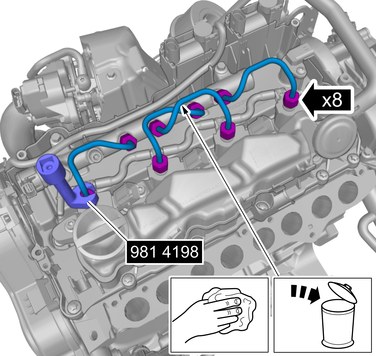

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Необходимо поддерживать исключительную чистоту при работе с этими компонентами.

Осторожно: Используйте безворсовую ткань.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

🔧 Зацеп "воронья лапа"Пластмассовый штекер, комплект арт. 31405636

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Использование инструмента или чрезмерного усилия наносит повреждение быстрым соединениям.

Осторожно: Используйте безворсовую ткань.

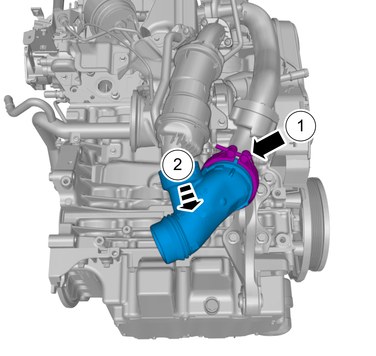

Освободите блокировку.Выньте шланг.

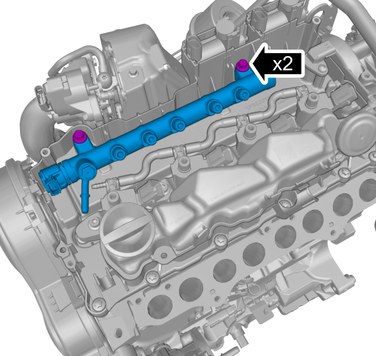

Выверните винты.🔩 Момент затяжки: 24 Н·м

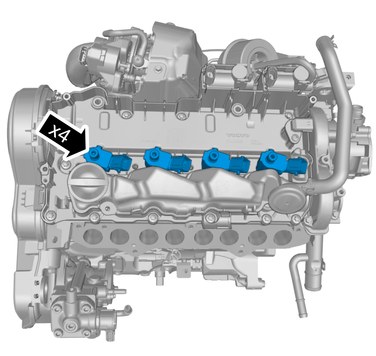

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

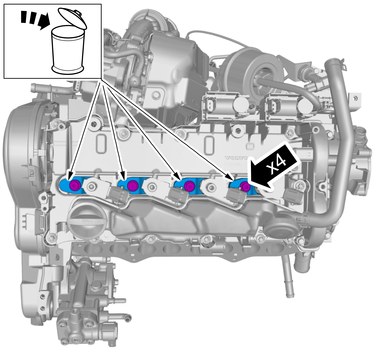

Выверните винты.Удалите отмеченные детали.🔩 Момент затяжки: 19 Н·м + доворот 60°

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

Удалите отмеченные детали.

Выньте шланг.

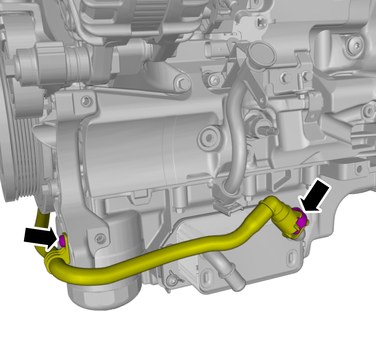

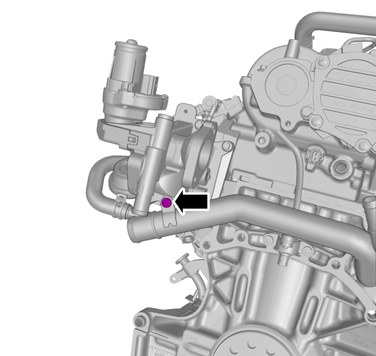

Выверните винт.🔩 Момент затяжки: 10 Н·мОсвободите зажимы шланга.

Выверните винт.🔩 Момент затяжки: 10 Н·м

Освободите блокировку.

Ослабьте зажим шланга.Удалите отмеченные детали.

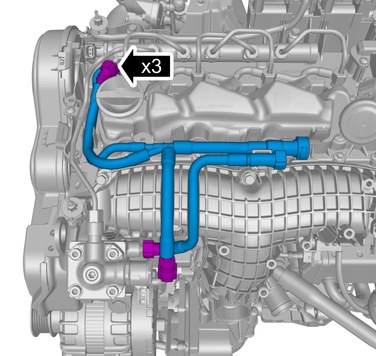

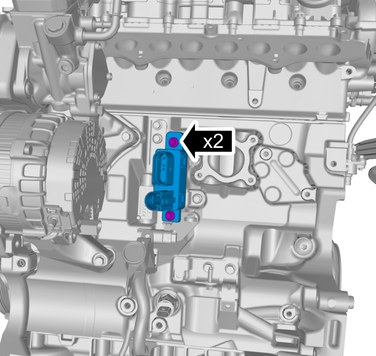

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

🔩 Момент затяжки: 45 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Выверните винт.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Выверните винт.🔩 Момент затяжки: 18 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·м

Отсоедините шланг от проводов.

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Выверните винт.🔩 Момент затяжки: 48 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

🔩 Момент затяжки: 26 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

🔩 Момент затяжки: 25 Н·м

Удалите отмеченные детали.

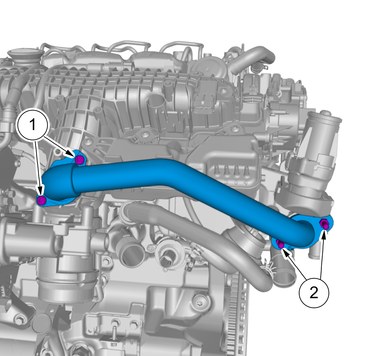

Выверните винт.🔩 Момент затяжки: 24 Н·м

1. 🔩 Момент затяжки: 20 Н·м
2. 🔩 Момент затяжки: 18 Н·м

Удалите отмеченные детали.

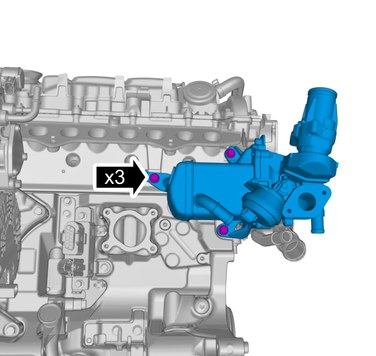

Выверните винты.🔩 Момент затяжки: 24 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

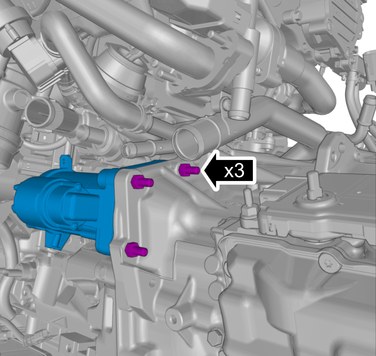

Выверните винты.🔩 Момент затяжки: 50 Н·мУдалите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 24 Н·мУдалите отмеченные детали.

Установите в обратном порядке.
