Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 Conv (-05) | B5204T3 | 1999 |
| C70 Conv (-05) | B5204T4 | 1999–2005 |
| C70 Conv (-05) | B5234T3 | 1999–2002 |
| C70 Conv (-05) | B5234T9 | 2003–2005 |
| C70 Conv (-05) | B5244T | 2000–2002 |
| C70 Conv (-05) | B5244T7 | 2003–2005 |
| C70 Conv (-05) | B5254T | 1999 |
| C70 Coupe (-02) | B5204T3 | 1999 |
| C70 Coupe (-02) | B5204T4 | 1999–2002 |
| C70 Coupe (-02) | B5234T3 | 1999–2002 |
| C70 Coupe (-02) | B5244T | 2000–2002 |
| C70 Coupe (-02) | B5254T | 1999 |
| S60 (-09) | B5204T5 | 2001–2009 |
| S60 (-09) | B5234T3 | 2001–2004 |
| S60 (-09) | B5234T7 | 2001–2004 |
| S60 (-09) | B5244T3 | 2001–2003 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5254T2 | 2003–2009 |
| S70 | B5204T3 | 1999, 2000 |
| S70 | B5204T4 | 1999, 2000 |
| S70 | B5234T3 | 1999, 2000 |
| S70 | B5234T7 | 1999, 2000 |
| S70 | B5244T | 2000 |
| S70 | B5254T | 1999 |
| S80 (-06) | B5204T3 | 1999, 2000 |
| S80 (-06) | B5204T4 | 1999, 2000 |
| S80 (-06) | B5204T5 | 2000–2006 |
| S80 (-06) | B5234T7 | 2000–2004 |
| S80 (-06) | B5244T3 | 2001–2003 |
| S80 (-06) | B5244T4 | 2005, 2006 |
| S80 (-06) | B5254T2 | 2004–2006 |
| V70 (-00) | B5204T3 | 1999, 2000 |
| V70 (-00) | B5204T4 | 1999, 2000 |
| V70 (-00) | B5234T3 | 1999, 2000 |
| V70 (-00) | B5234T7 | 1999, 2000 |
| V70 (-00) | B5234T8 | 1999 |
| V70 (-00) | B5244T | 2000 |
| V70 (-00) | B5254T | 1999 |
| V70 (00-08) | B5204T5 | 2000–2007 |
| V70 (00-08) | B5234T3 | 2000–2004 |
| V70 (00-08) | B5234T7 | 2001–2004 |
| V70 (00-08) | B5244T3 | 2000–2003 |
| V70 (00-08) | B5244T4 | 2005 |
| V70 (00-08) | B5254T2 | 2003–2008 |
| V70 XC (-00) | B5204T3 | 1999 |
| V70 XC (-00) | B5254T | 1999 |
| V70 XC (01-) / XC70 (-07) | B5234T7 | 2001–2004 |
| V70 XC (01-) / XC70 (-07) | B5244T3 | 2001, 2002 |
| V70 XC (01-) / XC70 (-07) | B5244T4 | 2005, 2006 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2003–2007 |
| XC90 | B5254T2 | 2003–2012 |
| XC90 | B5254T9 | 2013–2015 |
Специальные инструменты
- 🔧 SKRUVSATS (SPECIALHÅLLARE)
- 🔧 GOLVSTATIV (TILL FIXTURER)
- 🔧 KUGGSEKTOR (SVÄNGHJUL-BLOCKERING)
- 🔧 MOTORFIXTUR (UNIVERSAL)
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие коробки передач
Подсказка: Выверните нижние винты (доступ к ним затруднен) между коробкой передач и двигателем перед снятием блока двигателя и коробки передач. Блок двигателя и коробки передач должен быть помещен на подходящую поверхность.
Разгрузите коробку передач. Удалите оставшиеся болты и аккуратно снимите коробку передач.
Снимите сцепление. См. Нажимной диск / ведомый диск сцепления, замена.
Снятие маховика и ведущего диска
Установите зубчатый сектор 🔧 KUGGSEKTOR (SVÄNGHJUL-BLOCKERING).Удалите все болты кроме самого верхнего, который удерживает маховик на коленвале. Освободите верхний болт, но оставьте его вкрученным на несколько оборотов.Осторожно ослабьте маховик / ведущий диск. Если необходимо, используйте 2 зубила для нарезки канавок. Установите их между блоком цилиндров и маховиком / ведущим диском.Удерживайте маховик и ведущий диск и выверните последний винт.
Установить двигатель на стенд.
Используйте монтажный стенд 🔧 GOLVSTATIV (TILL FIXTURER), зажимное приспособление 🔧 MOTORFIXTUR (UNIVERSAL) и набор винтов 🔧 SKRUVSATS (SPECIALHÅLLARE).
Вскрытие двигателя

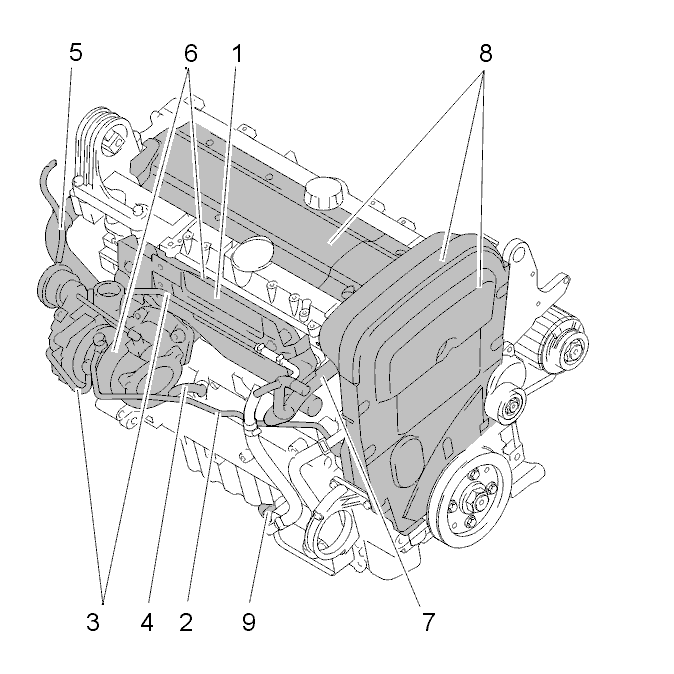

Снимите
| 1. Теплоизоляционный щиток. | 6. Выпускной коллектор, включая турбонагнетатель. |
|---|---|
| 2. Нагнетательный маслопровод. | 7. Трубопровод охлаждающей жидкости (впускное отверстие водяного насоса). |
| 3. Трубки охлаждающей жидкости (впуск / выпуск турбонагнетателя). | 8. Верхнюю и переднюю крышки распределительного механизма и крышку над катушками зажигания. |
| 4. Возвратный маслопровод. | 9. Слейте моторное масло. |
| 5. Шланг регулировки турбо и клапан. |

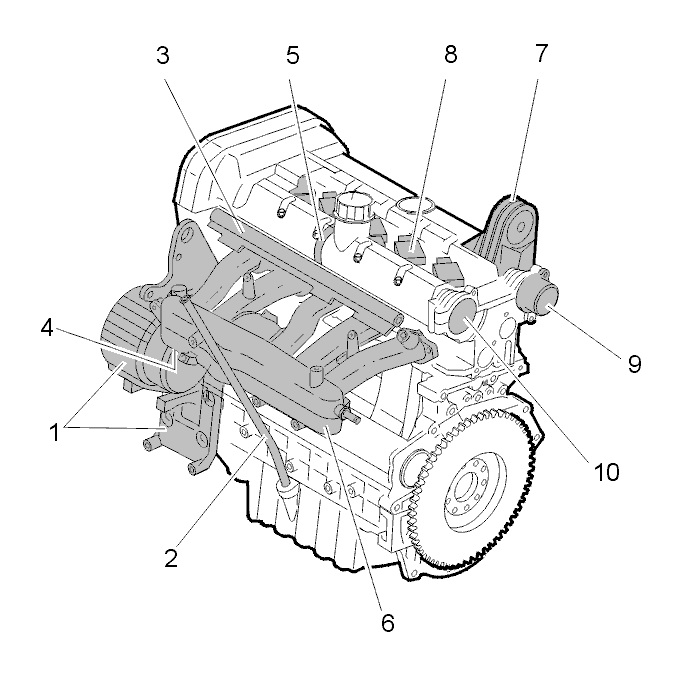

Снимите
| 1. Генератор и кронштейн вспомогательных агрегатов. | 7. Кронштейн реактивной тяги. |
|---|---|
| 2. Трубку щупа для измерения уровня. | 8. Узел проводки двигателя. |
| 3. вюяыштюя№ютюф. | 9. Катушки зажигания. |
| 4. Трубчатый винт для вентиляции картера с водяным обогревом. | 10. Корпус датчика положения распределительного вала (CMP) и запускающее колесо. |
| 5. Шланг вентиляции картера наверху крышки распределительного вала. | 11. Крышку. |
| 6. Впускной коллектор. |
