Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B4204T11 | 2014–2015A |
| S60 (11-) | B4204T12 | 2014–2015A |
| S60 (11-) | B4204T15 | 2014, 2015 |
| S80 (07-) | B4204T11 | 2014–2015A |
| S80 (07-) | B4204T12 | 2014, 2015A |
| S80 (07-) | B4204T15 | 2014, 2015 |
| V40 (13-) | B4204T11 | 2015 |
| V40 Cross Country | B4204T11 | 2015 |
| V60 | B4204T11 | 2014–2015A |
| V60 | B4204T12 | 2014, 2015A |
| V60 | B4204T15 | 2014, 2015 |
| V70 (08-) | B4204T11 | 2014, 2015 |
| XC60 | B4204T11 | 2014–2015A |
| XC60 | B4204T12 | 2014, 2015A |
| XC60 | B4204T15 | 2014, 2015 |
| XC70 (08-) | B4204T11 | 2014–2015A |
Демонтаж
Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

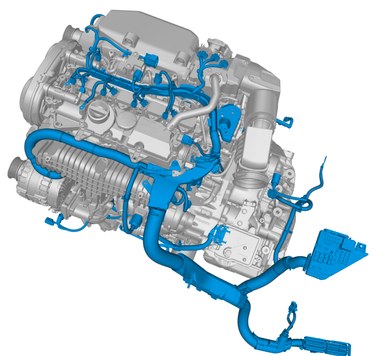

Удалите отмеченные детали.
Выверните винт.🔩 Момент затяжки: 10 Н·м
Выверните винты.Удалите отмеченные детали.🔩 Момент затяжки: 50 Н·м
Выверните винты.🔩 Момент затяжки: 50 Н·м
Выверните винты.🔩 Момент затяжки: 50 Н·м
Снимите гайки.
Выверните винты.🔩 Момент затяжки: 50 Н·м
Примечание: Убедитесь в том, что никакие компоненты не застревают.
Удалите отмеченные детали.
Выверните винты.🔩 Момент затяжки: 17 Н·мСложите отмеченные детали.
🔧 T9997120,Установите винт.Винт M10 x 50 ммГайка М10
Выверните винты.🔩 Момент затяжки: 45 Н·м + доворот 50°
Удалите отмеченные детали.
🔧 НАПОЛЬНАЯ СТОЙКА (ДЛЯ ФИКСАТОРОВ)🔧 ФИКСАТОР ДЛЯ ДВИГАТЕЛЯ (УНИВЕРСАЛЬНЫЙ)🔧 КОМПЛЕКТ ВИНТОВ (СПЕЦИАЛЬНЫЙ ДЕРЖАТЕЛЬ)
Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.
Выверните винты.🔩 Момент затяжки: 24 Н·м

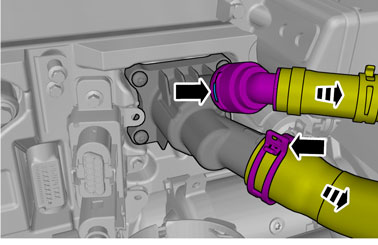

Освободите блокировку.Выньте шланг.
Внимание: Будьте готовы собрать вытекающие жидкости.
Освободите блокировку.Выверните винт.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.
Внимание: Будьте готовы собрать вытекающие жидкости.
Выверните винты.🔩 Момент затяжки: 17 Н·мУдалите отмеченные детали.
Выверните винт.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.
Внимание: Будьте готовы собрать вытекающие жидкости.
Примечание: Соберите вытекшую жидкость впитывающей бумагой.

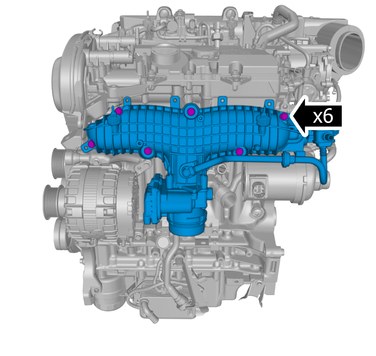

Выверните винты.🔩 Момент затяжки: 10 Н·м
Внимание: Будьте готовы собрать вытекающие жидкости.
Выверните винты.🔩 Момент затяжки: 17 Н·м
Выверните винт.🔩 Момент затяжки: 10 Н·м
Удалите отмеченные детали.
Выверните винты.
Удалите отмеченные детали.
Выверните винты.Удалите отмеченные детали.
Выверните винты.Удалите отмеченные детали.
Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

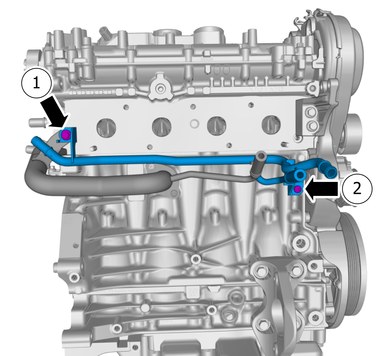

Выверните винт.🔩 Момент затяжки: 20 Н·м
🔩 Момент затяжки: 15 Н·м

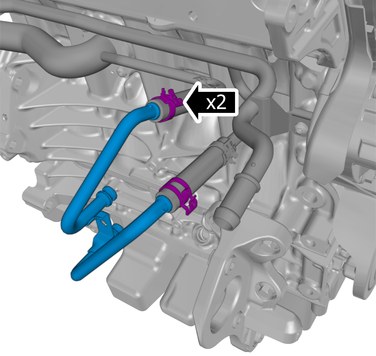

Освободите зажимы шланга.Удалите отмеченные детали.
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Примечание: Убедитесь в том, что используется новый компонент.

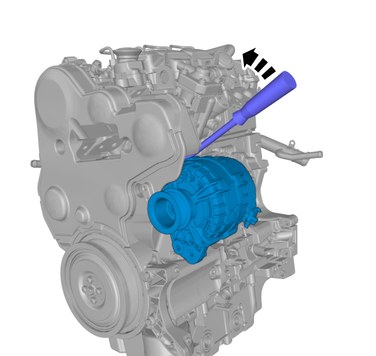

Выверните винты.🔩 Момент затяжки: 24 Н·мОсторожно освободите деталь
Примечание: Убедитесь в том, что ни один компонент не выпадает при демонтаже.
Внимание: Будьте готовы собрать вытекающие жидкости.
Осторожно: Убедитесь в том, что участок вокруг компонента чист.

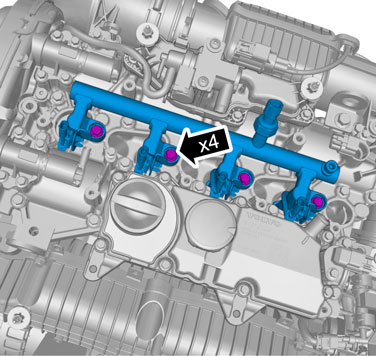

Выверните винты.🔩 Момент затяжки: 24 Н·м
🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.
Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.
Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

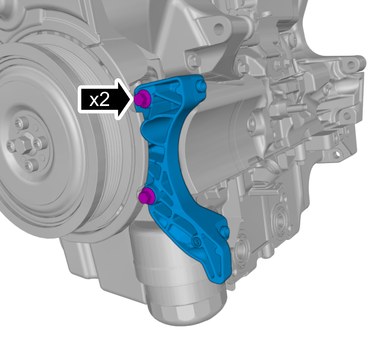

Выверните винты.🔩 Момент затяжки: 20 Н·м
Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.
Выверните винты.Удалите отмеченные детали.
Сложите отмеченные детали.
Выверните винты.🔩 Момент затяжки: 10 Н·м

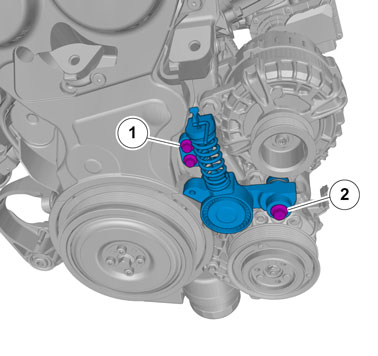

- 🔩 Момент затяжки: 20 Н·м
- 🔩 Момент затяжки: 20 Н·м
Удалите отмеченные детали.
Освободите зажимы шланга.Удалите отмеченные детали.

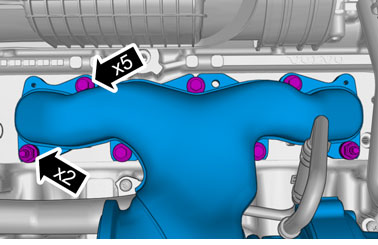

Выверните винты.

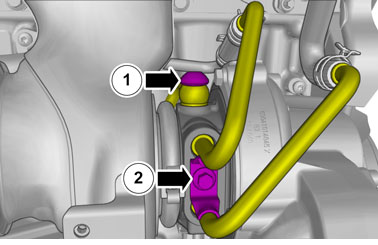

- 🔩 Момент затяжки: 24 Н·м
- 🔩 Момент затяжки: 10 Н·м
Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

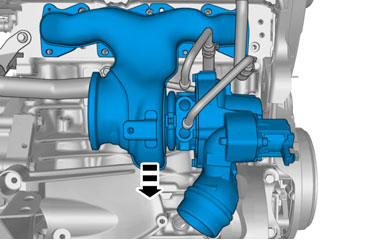

Выверните винты.🔩 Момент затяжки: 50 Н·мУдалите отмеченные детали.
