Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 960 | — | 1992–1997 |
| S90 | — | 1997, 1998 |
| V90 | — | 1997, 1998 |
Специальные инструменты
- 🔧 PRESSVERKTYG GUMMIBUSSNING SLUTVÄXEL 960 92
Примечание: Инструмент и метод установки верхней втулки на модели 92 года выпуска - изменено. Новый инструмент имеет номер 999 5503-1.

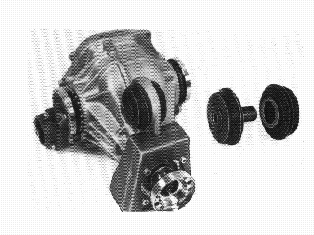

Втулка состоит из двух половинок
Втулка имеет разновидности и установочные положения общие для всех видов двигателя.Втулка состоит из двух половинок, соединяемых с помощью муфты

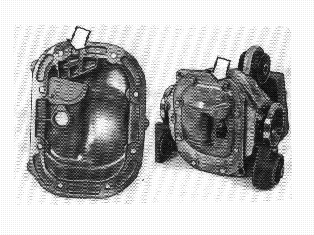

Вентиляционное отверстие в крышке
Вентиляционное отверстие было перемещено с корпуса на крышку.

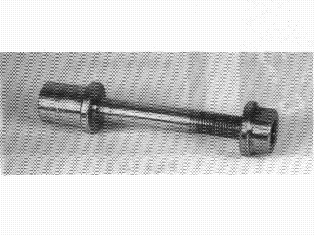

Новый инструмент 999 5503-1
Был разработан новый инструмент для замены втулки. Работы выполняются на снятом узле.РасположениеДоска (панель) , 16/17-1 (вся панель)Расположение, G8

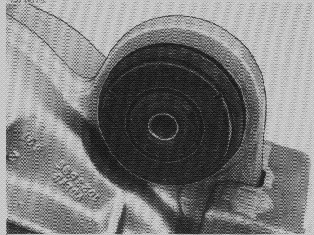

Замена втулки

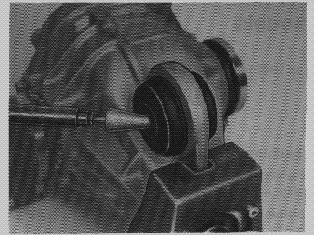

Придавите конус муфты на одной стороне и разъедините половинки.

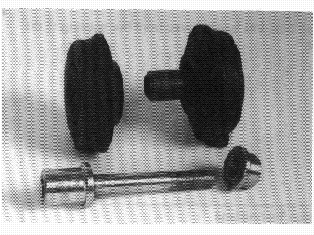

Установите новую втулку
Установите половинки новой втулки.Используйте инструмент 🔧 PRESSVERKTYG GUMMIBUSSNING SLUTVÄXEL 960 92 так, чтобы конусообразное гнездо под головкой винта на инструменте приходилось на ту сторону муфты, которая будет иметь коническую форму (заклепана). Смажьте нижнюю часть головки винта вазелином.

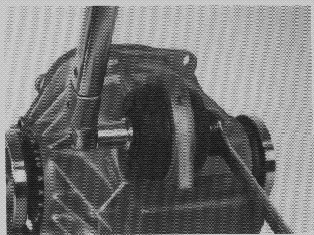

Вожмите втулку
Сожмите половинки с помощью инструмента и направьте инструмент вверх так, чтобы половинки втулки находились напротив друг друга, как изображено на рисунке. Затем затяните до 200 Нм.
Примечание: Важно, чтобы инструмент был затянут до 200 Нм, чтобы муфта втулки правильно сходилась на конус.
Снимите инструмент.
Проверьте, на месте ли втулка.
