Коробка передач, снятие (B4164S3)

Снятие левой подушки двигателя

Снимите левую подушку двигателя согласно: Motorkudde vänster Опустите двигатель прим. на 40 мм, закрутив: 🔧 Подъeмная траверса.

Снятие консоли левой подушки двигателя

Снимите:

• болты, 3 шт.
• консоль.

Предупреждение течи

Откройте воздушный винт цилиндра сцепления.

Примечание: Отвинтите воздушный винт так, чтобы из него начала капать жидкость. Это связано с тем, что вместо конуса установлена резиновая прокладка.

Установите на воздушный винт шланг оборудования для прокачки воздуха.Медленно выжмите до пола педаль сцепления и заблокируйте педаль педальным домкратом.

Примечание: Течи в цилиндре сцепления не образуется, если при проведении работ педаль выжата.

Снятие магистрали сцепления

Снимите:

• стопорную скобу
• магистраль сцепления, включая воздушный ниппель, из соединения

Выньте магистраль сцепления из консоли коробки передач.Закрепите магистраль сцепления выше бачка с тормозной жидкостью.

Снятие верхних болтов двигателя/коробки передач и консолей тросов переключения передач

Снимите верхние болты, 2 шт.Отогните тросы переключения передач с консолью.

Снятие передних верхних болтов двигателя/коробки передач и заземления

Снимите:

• передние верхние болты, 3 шт.
• Заземление.

Отогните заземление.

Снятие ведущих осей

Примечание: Для проведения этой работы необходимо поднять автомобиль согласно: Lyftpunkter kaross.

Снимите:

• правую ведущую ось согласно: Ведущий вал, правый.
• левую ведущую ось согласно: Drivaxel vänster.

Снятие тросов переключения передач

Снимите:

• трос (1) с шаровой муфты, нажав на кнопку и освободив трос от шаровой муфты
• трос (2). Используйте: 🔧 Монтировка.
• втулки тросов переключения передач (3) с консоли.

Снятие нижней консоли рычага передачи момента

Снимите:

• болты (1), 3 шт.
• болт (2), 1 шт.
• консоль.

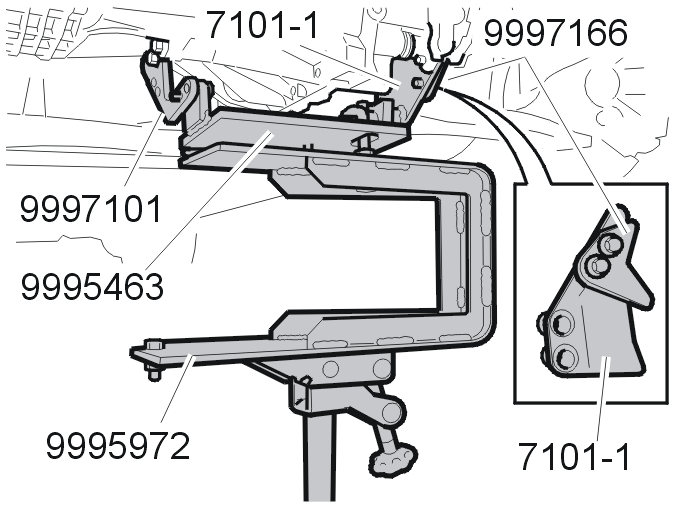

Установка крепежного приспособления на подъемник агрегата и коробку передач

Установите на место: 🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42 на: 🔧 ФИКСАТОР (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ).Используйте крепежное приспособление и плиту вместе с: 🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ).

Примечание: Затяните все болты крепежного приспособления.

Совместите: 🔧 Крепление и один из соответствующих болтов с крепежным приспособлением и коробкой передач. Установите на место: 🔧 Крепление с: 🔧 T9997166,.Слегка подтяните подъемник агрегата к коробке передач.

Примечание: Затяните все болты крепежного приспособления.

Снятие нижних болтов двигателя/коробки передач и контакта стоп-сигналов

Снимите:

• контактную группу контакта стоп-сигналов и зажим на коробке передач
• болт, 1 шт.

Снимите болты, 6 шт.

Снятие коробки передач

Снимите коробку передач с двигателя и осторожно опустите домкрат коробки передач.
