Контроль системы EGR

Применимость

Обзор

EGR означает Рециркуляция выхлопных газов.Назначение рециркуляции выхлопных газов
состоит в снижении содержания оксидов азота (NOx) в газах.
Оксиды азота образуются при температурах, возникающих
при сгорании при сильной нагрузке двигателя.Температуры сгорания понижается за счет
возвращения некоторого количества газов в двигатель.
При этом понижается уровень оксида азота.Система EGR не активизируется при холодном
двигателе, или при работе двигателя на холостом ходу, а
также при наличии давления наддува, т.е при условиях,

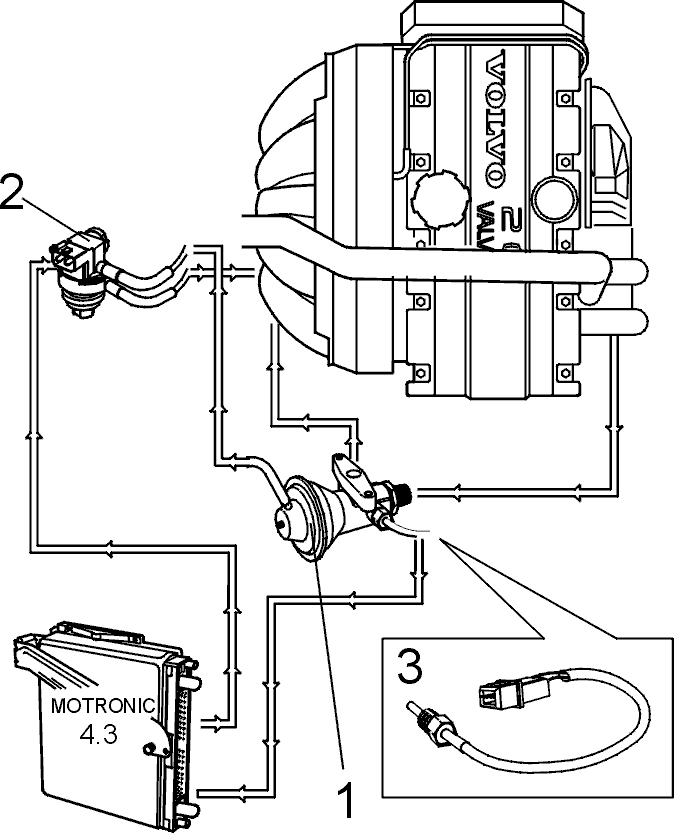

когда уровень оксидов азота незначителен.Система EGR состоит из следующих компонентов:

• Клапана EGR (1)
• Вакуумного контроллера EGR (2)
• Датчика температуры EGR (3)

Клапан EGR

Клапан EGR контролирует поток газов от выпускного
коллектора к впускному коллектору. Клапан управляется
вакуумом в шланге, подсоединенном к вакуумному
контроллеру EGR.Клапан установлен под впускным коллектором.

Вакуумный контроллер EGR

Клапан EGR управляется модулем ECM посредством
вакуумного контроллера EGR, один провод которого подает
питание 12 В от главного реле, а второй подсоединен к ECM. ECM
управляет контроллером путем заземления провода.
Сигнал
от ECM зависит от скорости, нагрузки и температуры
двигателя.В сочетании с внешним давлением и вакуумом
впускного коллектора сигнал ECM преобразуется вакуумным
контроллером EGR в управляющее давление, которое
используется для управления клапаном EGR через
вакуумный шланг.Сигнал управления на клапан EGR поступает по проводу
в верхней части контроллера, а вакуум из впускного
коллектора поступает в нижнюю часть контроллера.
Контроллер стабилизирует вакуум из впускного
коллектора и преобразует
электрический сигнал от ECM в модулированный вакуумный
сигнал, который используется для управления клапаном EGR.Вакуумный контроллер EGR установлен под полкой реле
над вентилятором охлаждения двигателя.

Датчик температуры EGR

Датчик температуры EGR измеряет температуру
рециркулированных выхлопных газов. ECM управляет работой
системы EGR, отслеживания изменения температуры.Датчик относится к типу NTC, т.е. сопротивление
датчика падает с повышением температуры.Датчик температуры EGR установлен в клапане EGR.
