Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2007–2015A |
| S80L | — | 2008–2015 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2008–2015 |
| XC60 | — | 2009–2015A |
| XC70 (08-) | — | 2008–2015A |
Специальные инструменты
- 🔧 Съемник для выводов (Цветовая маркировка: Черный)
- 🔧 Съемник для выводов (Цветовая маркировка: Коричневый)
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Разборка
Разборка вторичного фиксатора

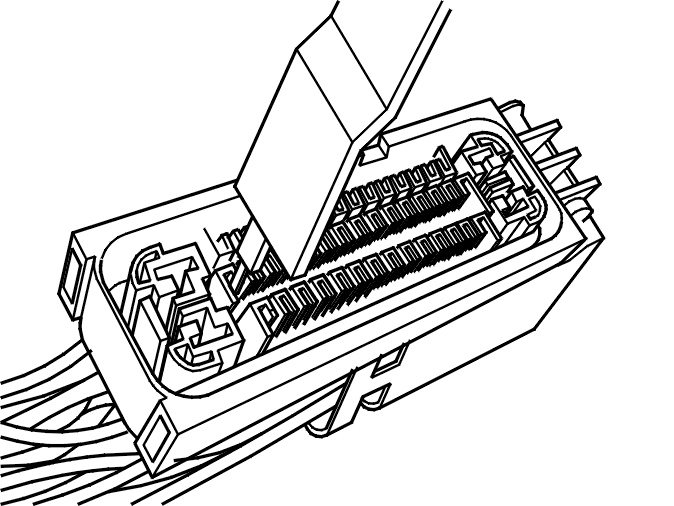

Отсоедините вторичный фиксатор. Используйте отвертку-пробник, как показано на иллюстрации.
Осторожно: Отсоедините и выполняйте работу только на одном кабеле за раз, чтобы свести к минимуму вероятность перепутать их.
Разборка первичного фиксатора

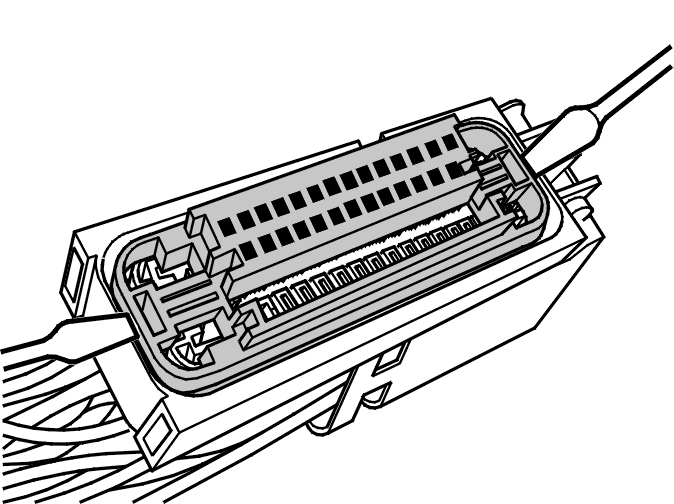

Используйте инструмент 🔧 Съемник для выводов (Цветовая маркировка: Черный) и инструмент 🔧 Съемник для выводов (Цветовая маркировка: Коричневый), чтобы снять первичный фиксатор. См. иллюстрации.Одновременно осторожно потяните кабель назад.
Сборка
Примечание: Кабель датчика колеса представляет собой витую пару (положительный и отрицательный сигналы) для каждого колеса. Важно, чтобы при повторной установке в разъем парные кабели были скручены так же, как и раньше. Кабели должны быть перекручены приблизительно 3 раза на каждые 100мм.
Сборка первичного фиксатора
Убедитесь, что кабельный вывод не поврежден.
Вдавите кабельный вывод в корпус.
Убедитесь, что кабельный вывод должным образом зафиксировался, осторожно потянув за кабель.
Сборка вторичного фиксатора
Вдавите вторичный фиксатор на место.
