Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | — | 2004, 2005 |
| S60 (-09) | — | 2001–2005 |
| S80 (-06) | — | 2002–2005 |
| V50 | — | 2004, 2005 |
| V70 (00-08) | — | 2000–2005 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2005 |
| XC90 | — | 2003–2005 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие корпуса воздушного фильтра
Зажигание выключено.Снимите корпус воздушного фильтра.
Снятие

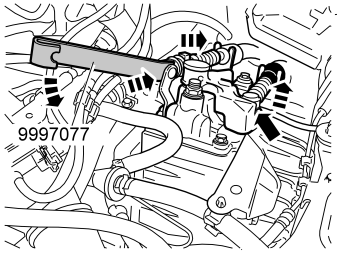

Снятие тросов переключения
Снимите:
- троса рычага переключения от плеч рычага. Пользуйтесь монтировкой 999 7077
- тросы рычага переключения из консолей, чтобы не произошло перегибания тросов, когда будете снимать плечи рычагов.

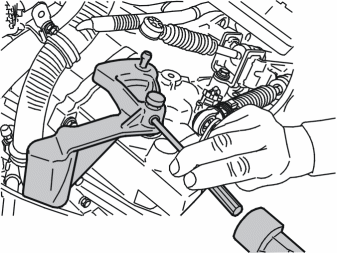

Снятие рычага переключения передач
Снимите плечи рычагов переключения. Выбейте полый стержень.

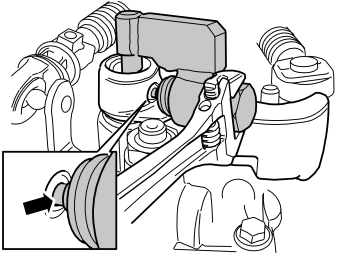

Демонтаж контакта заднего света
Снимите:
- контактный разъем из контакта заднего света
- контакт заднего света. Пользуйтесь муфтой 999 5543.
Установите новый контакт заднего света. Момент затяжки 23 Нм.
Снятие вторичного фиксатора
Вытяните вторичный фиксатор. Пользуйтесь демонтажным инструментом 951 2853.
Установка
Установка кабелей
Установите кабели в контактном разъеме с проемом, чтобы первичный фиксатор был расположен, как это показано на рисунке.Прижмите внутрь вторичный фиксатор.
Наращивание провода
Нарастите новый контактный разъем кабелями к имеющимся кабелям, см.:Снятие, замена и установкаЭлектросистемаКабели и предохранителиКабели, удлинение кабеля.
Установка контактного разъема
Установите:
- контактный разъем с кабелями на контактном разъеме заднего света.
- хомут зажима как показано на рисунке, чтобы жгут проводки свободно проходил из троса переключения.
Установка тросов переключения
Установите:
- рычаг переключения передач. Забейте новый полый стержень
- тросы переключения в консоли
- тросы переключения к плечам рычагов.
Завершение работы
Проверка
Установите корпус воздушного фильтра.Проверьте работу.
