Контакт сброса газа/трос газа, замена

Подготовка

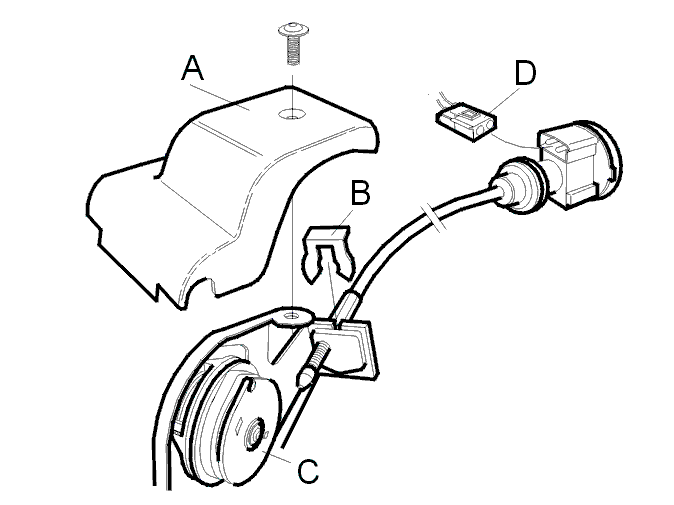

Снимите:

• Крышка (А) над регулятором газа
• Фиксирующий зажим (В) на натяжителе троса.
• Снимите трос ролика регулятора газа (С) и снимите его с кронштейна.
• Контакт сброса газа (D).

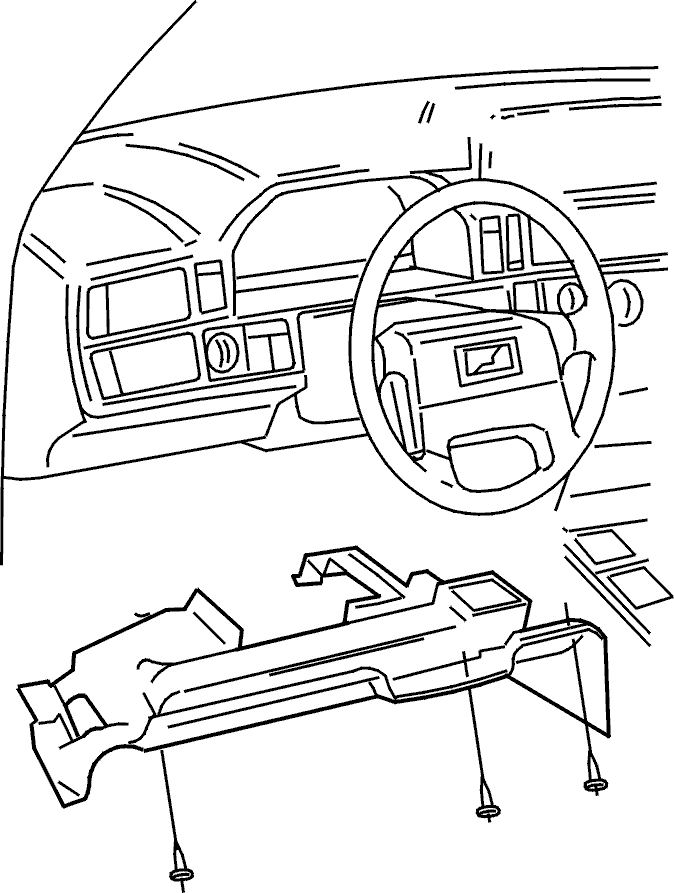

Снимите защиту от шума на стороне водителя.На автомобилях, оснащенных системой дополнительного удерживания (SRS):Снимите защиту колен.

Демонтаж

Снимите трос газа с педали газаОсвободите фиксирующие выступы, прижав их отверткой в отверстие в стенке торпеды. Вытолкните контакт с тросом газа.Проверьте из моторного отсека, чтобы ничего не оставалось от фиксирующих выступов между изоляцией и стенкой торпеды.

Установка

Установите новый трос газа/контакт сброса газаСледите за тем, чтобы контактный разъем был повернут вверх. Проверьте, чтобы выступающие захваты захватывали стенку торпеды.

Вставьте трос газа на педальСледите за тем, чтобы резиновый демпфер находился в ушке педали газа.Зацепите трос держателем в педали газа. Проверьте, чтобы шарик доставал до дна в держателе.На автомобилях с системой дополнительного удерживания (SRS):Установите защиту колена. Затяните до 20 Нм.Установите звукоизоляционную панель.

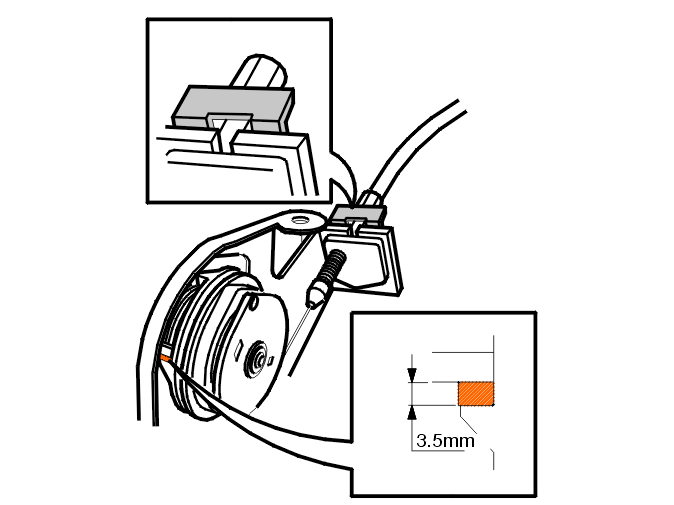

Установите контактный разъем на контакте сброса газаУстановите зажим на натяжителе троса.Убедитесь, что трос правильно посажен в моторном отсеке.Зацепите трос на ролике регулятора газа.Установите прокладку толщиной в 3,5 мм между роликом регулятора газа холостых оборотов и приводом кронштейна.Проверьте, чтобы фиксирующий зажим прилегал к кронштейну. Отрегулируйте трос, пока он не будет слегка натянут.

Снимите перегородкуСнимите фиксирующий зажим и установите натяжитель троса в кронштейне фиксирующим зажимом.Установите крышку.

Проверка кодов неисправности

Проверьте и удалите возможные коды неисправности.
