Конструкция (2007, 2008)

Применимость

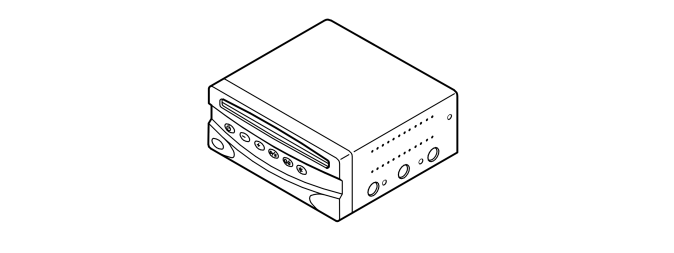

Развлекательный модуль заднего сиденья (RSE)/проигрыватель DVD

Развлекательный модуль заднего сиденья (RSE) является центральным узлом в системе развлечения заднего сиденья.Модуль управления встроен в проигрыватель DVD и находится в ящике для хранения вещей на средней консоли.Модуль управления истолковывает и выполняет команды, которые подаются пользователем системой через инфракрасный блок дистанционного управления. Эти команды передаются далее от блока дистанционного управления на развлекательный модуль заднего сиденья (RSE) через инфракрасные приемники в экранах. Развлекательный модуль заднего сиденья (RSE) распространяет также ток на другие компоненты системы.Развлекательный модуль заднего сиденья (RSE) передает звуковые и видео-сигналы на экраны и на громкоговорители в системе. Через внешние входы (панель аудио-видео) могут подключаться также другие источники аудио- и видеосигналов, например игровые аппараты или видеокамеры.Механизм DVD-проигрывателя имеет противоударную систему, которая помогает не пропустить изображение или звук во время воспроизведения. DVD-проигрыватель имеет отверстие для помещения диска и региональную кодировку, запрограммированную в программном обеспечении. Региональный код можно изменить с помощью защитного кода.

С помощью DVD-проигрывателя можно воспроизводить записи со следующих форматов средств аудио-визуальной информации:

• DVD-R/+R
• DVD-RW/+RW
• CD-R и CD-RW
• CDDA
• HDCD

Могут воспроизводиться следующие информационные форматы:

• DVD
• DVD Аудио
• VCD
• SVCD
• DivX
• WMV
• Аудио CD
• Кодак фото CD
• mp3
• МР3 Pro
• списки файлов для воспроизведения в формате М3U
• Звук WMA.

Поддерживаются также такие форматы, как ТНХ и DolbyDigital. Воспроизводятся только стереосигналы данного формата звуковоспроизведения.Модуль управления получает питание от Ext.X в центральном электронном модуле (CEM) и прямо от аккумулятора.Чтобы легко проверить подачу питания и наличие заземления на модуле управления, нужно включить зажигание. После этого должна загореться подсветка на функциональных кнопках.

Изменение регионального кода DVD-проигрывателя

Региональное кодирование означает, что можно воспроизводить только диски с региональным кодом, совпадающим с кодом DVD-проигрывателя.Региональный код DVD-проигрывателя можно изменять до 10 раз. После 11-го изменения установленный код региона заблокируется и будет невозможно снова его изменить.

Примечание: Гарантийный ремонт по причине заблокированного кода региона в DVD-проигрывателе не будет одобрен. Изменение регионального кода в соответствии с регионом, в котором будет эксплуатироваться автомобиль, должно выполняться в мастерской. Защитный код не должен сообщаться клиенту.

Чтобы открыть меню для изменения регионального кода, действуйте следующим образом:

1. Включите зажигание
2. Включите систему

Примечание: В проигрывателе DVD не должно быть диска.
3. Направьте пульт дистанционного управления на экран и удерживайте кнопку для детского замка примерно в течение 5 секунд. Меню SERVICE MENU будет показано с четырьмя звездочками под ним.
4. С помощью клавиш-стрелок на пульте дистанционного уплотнения введите код 1971 и затем нажмите OK.
5. Выберите меню REGION CODE и нажмите OK.
6. Выберите региональный код, действующий для данного автотранспортного средства, и нажмите OK.
7. Проверьте, чтобы заданный региональный код, показанный в верхнем левом углу экрана согласовывался с регионом, где автомобиль будет использоваться.
8. Выключите систему.

Затем можно использовать подменю для выбора нового региона для DVD-проигрывателя.

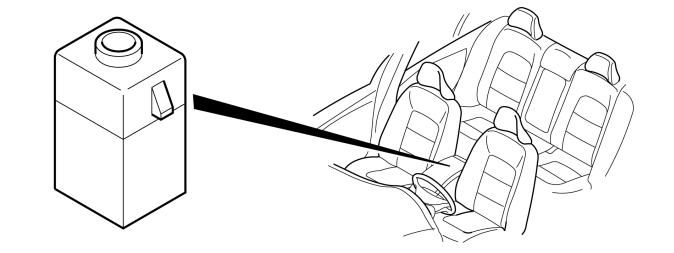

Вход AUX

Чтобы можно было воспроизводить звук с развлекательной системы задних сидений в обычной аудиосистеме транспортного средства, модуль управления развлекательной системы для задних сидений (RSE) подключен к обычному входу AUX транспортного средства.Вход AUX является 3,5-миллиметровым стереофоническим подсоединением и может быть использован для подсоединения, например, портативного проигрывателя компакт-дисков или другого медиа-плейера к системе.Подсоединение прерывающего типа, который означает, что если ничего не подключено, то на встроенный модуль звуковоспроизведения (IAM) будут передаваться аудиосигналы с развлекательного модуля заднего сиденья (RSE)/проигрывателя DVD.Когда что-либо подключается, это соединение прерывается, и вместо этого начинает поступать звук с подключенного блока с последующей передачей на встроенный модуль звуковоспроизведения (IAM).

Внутреннее электрическое подсоединение:

• Вход AUX, подсоединение #1, является внутренним входом AUX, соединенным вместе с #7.
• Вход AUX, подсоединение #2, является внутренним входом AUX, соединенным вместе с #6. Контур прерывается, когда подключается контакт 3,5 мм.
• Вход AUX, подсоединение #3, является внутренним входом AUX, соединенным вместе с #5. Контур прерывается, когда подключается контакт 3,5 мм.

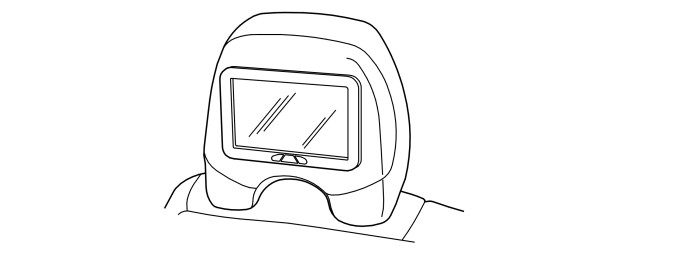

Экран, подголовник

Мультимедийный подголовник состоит из пяти основных частей:

• Экран
• Монтажная плата
• Задняя панель
• Обрамление
• Подушка подголовника

Задняя панель закреплена в углублении на задней стороне подушки подголовника. Монтажная плата закреплена на задней панели тремя винтами. Экран установлен на задней панели перед монтажной платой и подключен гибким ленточным кабелем и сетевым проводом питания. Обрамление удерживает все электронные компоненты на задней панели в подушке подголовника. Нижний край обрамления имеет окошко, через которое инфракрасный приемник на монтажной плате может принимать ИК-сигналы от пульта ДУ. ИК-приемник независимо соединен с развлекательным модулем заднего сиденья (RSE) и включается, когда включен развлекательный модуль заднего сиденья (RSE).7-дюймовый экран в подголовнике имеет соотношение сторон 16:9. Экран расположен так, чтобы обеспечить оптимальный угол обзора. Угол обзора по горизонтали составляет 120 градусов.Встроенный инфракрасный приемник включается, когда информационно-развлекательный модуль заднего сиденья (RSE) получает питание. Экран не активируется до тех пор, пока он не получит сильный сигнал от информационно-развлекательного модуля заднего сиденья (RSE)/DVD-проигрывателя по кабелю запуска.Данный сигнал посылается, если система включается с помощью кнопки POWER на пульте дистанционного управления или с помощью кнопки POWER на модуле управления.В монтажной плате имеется генератор изображений, инфракрасный приемник, инфракрасный передатчик и устройство, контролирующее все настройки экрана:

• цвет
• контрастность
• яркость
• отношение сторон изображения.

Контроль затемнения имеет отношение затемнения 30:1, с целью улучшить изображение и уменьшить эффект резкого дневного света до полного затемнения. Яркость может регулироваться так, чтобы изображение на экране можно было хорошо видеть даже при ярком дневном свете. Защита от напряжения и подача тока на подсветку экрана происходит также через монтажную плату. В модуле управления имеется логистика для истолкования команд установки мощности видео, выбора поступающих сигналов и силы подсветки экрана. Команда управления передается из развлекательного модуля заднего сиденья (RSE) через индивидуальную сеть CAN.Каждый экран имеет встроенный инфракрасный передатчик для посылки звуковых сигналов во входящие в комплект беспроводные наушники.Экраны получают питание и заземлены через развлекательный модуль заднего сиденья (RSE).Чтобы проверить наличие питания и заземления экрана, вы можете включить зажигание, а затем включить систему с помощью пульта дистанционного управления. После этого экран включится.

Примечание: Если на экран подается питание и заземление, но он не имеет связи с информационно-развлекательным модулем заднего сиденья (RSE)/DVD-проигрывателем, то экран все равно включится в режиме LOCAL. Это не является гарантией исправности всей системы. Для более подробной информации см.: Функции диагностики

Если экран работает в режиме LOCAL, то это означает, что питание и заземление на печатную плату экрана в порядке.

Пульт дистанционного управления

Пульт дистанционного управления для управления развлекательным модулем заднего сиденья (RSE)/проигрывателем DVD и экранами. Пульт дистанционного управления имеет 22 кнопки, из которых одна кнопка красная и 21 белые.Пульт дистанционного управления использует инфракрасные сигналы (ИК) для передачи команд на систему. Сигналы принимаются инфракрасным приемником экранов.Пульт дистанционного управления имеет две батарейки, установленные под крышкой на задней стороне.

Наушники

Беспроводные наушники со связью в ИК-диапазоне можно использовать у обоих экранов. Передача стандартного звуха в наушники происходит посредством связи в ИК-диапазоне в двухканальном стерефоническом формате. Наушники питаются от внутренней батареи.Включение наушников производится кнопкой на одной стороне, громкость в соответствующих наушниках регулируется с помощью поворотной ручки. Каждый комплект имеет также переключатель каналов, который определяет, прием какого аудиоканала осуществляют наушники.Аудиосигнал от левого экрана всегда передается по каналу А, а от правого экрана по каналу В.

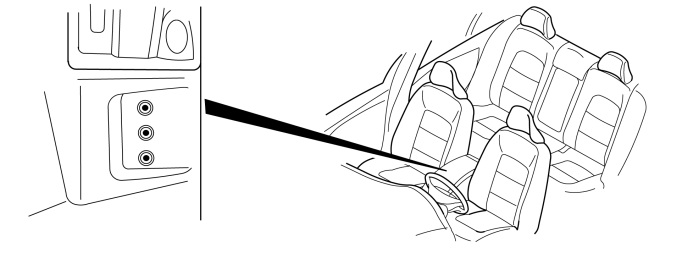

Панель аудио-видео

В ящике для хранения вещей на средней консоли перед проигрывателем DVD имеется панель аудио-видео с внешними входными подсоединениями для аудио-/видесигналов. Этот вход может использоваться для подачи стандартных аудио- и видеосигналов в видеокамеры, видеоигровые консоли, видеоаппараты VHS, портативные проигрыватели компакт-дисков DVD или CD.Все входы на панели аудио-видео напрямую соединены с развлекательным модулем заднего сиденья (RSE) /проигрывателем DVD.
