Консоль, крышка багажника

• Откройте крышку багажника.

• Поднимите перегородку в багажном отсеке.

• Снимите защитные крышки с каждой стороны перегородки.

• Отвинтите две гайки на четыре оборота, с каждой стороны перегородки.

• Немного откиньте перегородку.
• Отвинтите третью гайку на четыре оборота, с каждой стороны перегородки.

• Полностью откиньте перегородку.

• Освободите проволочную рамку от зажима.

• Зафиксируйте два рычага перегородки, например, с помощью ленточного зажима, с правой и левой стороны.

• Снимите перегородку, взявшись за рычаги и подняв вверх.

Снимите:

• крышку ящика для инструментов.
• запасное колесо, если оно имеется.

• Выньте инструменты из ящика.

Снимите:

• зажим.
• винт.
• ящик для инструментов.

• Открутите три винта и проушины для крепления груза в полу.

• Снимите крышку ограничителя крышки багажника. Для этого вставьте фальц-нож между крышкой и ограничителем и отогните так, чтобы освободить крюки.

• Снимите две лампы, нажав отверткой на два стопора в верхнем крае.

Относится к автомобилям с ручкой экстренного открытия багажника

• Снимите ручку экстренного открытия. Для этого отожмите шплинт у проушины и отцепите трос.

• Выверните два винта в накладке порогов.

• Снимите накладку порога, потянув ее вверх, чтобы зажимы отсоединились.
• Отогните накладку порога в сторону.

• Снимите коврик в багажном отделении.

• Снимите резиновый стопор со стопорной скобы крыши.

• Нанесите метку на стопорную скобу крыши относительно винта.
• Снимите болт и стопорную скобу крыши.

• Снимите замок грузовой перегородки, вставив фальц-нож между ковриком и замком.
• Если операция выполняется с левой стороны, освободите контактный разъем.

• Открутите винт и проушину для крепления груза с правой стороны.

• Снимите крышку со стопорной скобы.

• Отметьте стопорные скобы крыши относительно винта и гайки на правой стороне.
• Снимите винт, гайку и стопорные скобы крыши.

• Освободите четыре зажима на правой боковой панели.

• Снимите боковую панель, отцепив панель от стопорного выступа в переднем крае и затем потянув ее наружу вверх, чтобы она отсоединилась от уплотнительной накладки.

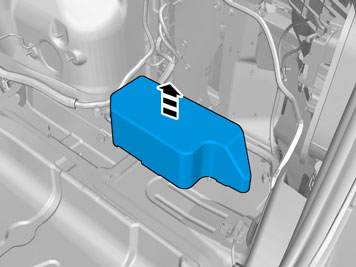

• Снимите опору.Это больше использоваться не будет.

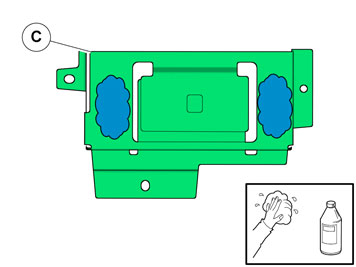

• Очистите поверхности. Используйте: Изопропанол.

• Установите ремень.

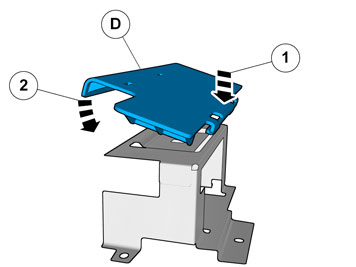

• Установите консоль.

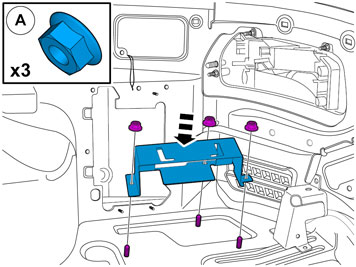

• Установите опору.

Установите на место снятые детали в обратном порядке.

Момент затяжки для нагрузки петли: 24 Нм.
