Коническая передача (B5254T12, B5254T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

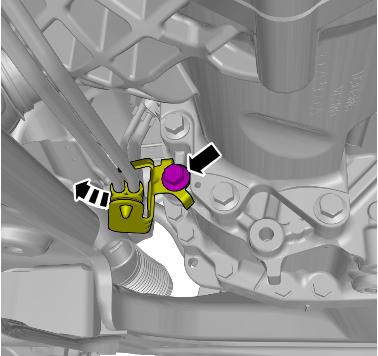

Выверните винты.Ослабьте зажим шланга.🔩 Момент затяжки: 24 Н·м

Ослабьте зажим шланга.

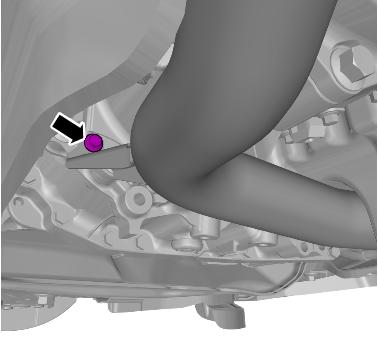

Выверните винт.🔩 Момент затяжки: 10 Н·м

Снимите нижнюю стяжку момента сзади слева Нижняя задняя реактивная тяга, левая

Выверните винт.🔩 Момент затяжки: 24 Н·м

Освободите передний узел карданного вала Карданный вал

Примечание: Не ослабляйте болты более чем на 2 оборота.

Отсоедините винты.🔩 Момент затяжки: 75 Н·м

Снимите приводной вал на правой стороне Ведущий вал, правый

Выверните винты.

Примечание: Этот момент необходимо выполнять для установки нового компонента.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Консистентная смазка шлицевого соединения арт. 1161748

Установите в обратном порядке.

Залейте масло Уровень масла в главной передаче, контроль
