Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B5254T2 | 2003–2005 |
| XC90 | B6294T | 2003–2005 |
| XC90 | B8444S | 2005 |
| XC90 | D5244T | 2003–2005 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Примечание: См. ниже интервалы номеров шасси:
XC90 с номером шасси от 196988 включительно см. Конденсатор, замена.
Подготовка
Прочитайте меры предосторожности при обращении с хладагентом. См. Хладагент, правила техники безопасности.Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Масло, система кондиционирования, заполнение.Слейте хладагент из системы кондиционирования AC. См. Хладагент, слив.
Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.
Снятие конденсатора
Снимите:
- провод аккумулятора. См. Заметьте при отсоединении / подсоединении провода аккумулятора
- левую и правую фары. См. Фара / лампа, замена
- разъем датчика давления на фильтре осушителя
- звено ручки открывания капота

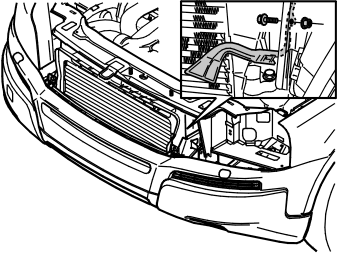

- муфту трубопровода с верхней левой секции конденсатора.
Снимите:
- трубу со стопорного зажима и отодвиньте ее в сторону
- два верхних крепления конденсатора.
Снимите:
- брызговик под автомобилем
- кожух бампера согласно: Оболочка, бампер передний, замена
- уплотнение на конденсаторе
- муфту трубопровода с осушителя расширительного бачка.

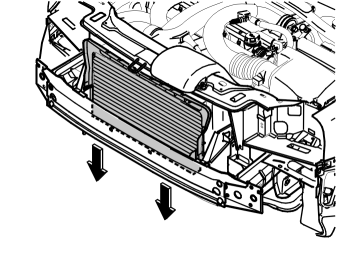

Ослабьте 2 нижних винта крепления конденсатора.Снимите конденсатор.
Установка конденсатора
Установите:
- разъем шланга на осушителе расширительного бачка и затяните
- брызговик под автомобилем
- разъем на осушителе расширительного бачка
- уплотнение на конденсаторе.
Установите:
- звено защелки отпирания капота (см. иллюстрацию)
- фары. См. Фара / лампа, замена
- кожух бампера согласно: Оболочка, бампер передний, замена.
Примечание: Всегда используйте новые уплотнительные кольца, смазанные маслом.
Расположите конденсатор.Убедитесь, что конденсатор находится в правильном положении по отношению к агрегату кондиционирования воздуха.Затяните 2 нижних винта конденсатора.Расположите шланг / трубу от компрессора в крепежных зажимах. Затем поместите шланг / трубу в муфте трубопровода на левой стороне конденсатора.
Примечание: Шланг / труба должна быть прикреплена к стопорному зажиму для того, чтобы обеспечить ее правильное положение, перед установкой защитной панели.
Затяните:
- верхние крепления конденсатора
- винт разъема шланга от компрессора на левой стороне конденсатора.
Завершение
Установите провод аккумулятора. См. Заметьте при отсоединении / подсоединении провода аккумулятора.Выполните вакуумную откачку системы кондиционирования. См.: Вакуумная откачка.Заполните систему кондиционирования A/C хладагентом. См. Хладагент, заполнение.Проверьте систему кондиционирования A/C на наличие утечки. См. Поиск утечек, флюоресцентный реагент для поиска неисправности / у льтрафиолетовая лампа или Поиск утечек, электронный течеискатель.
