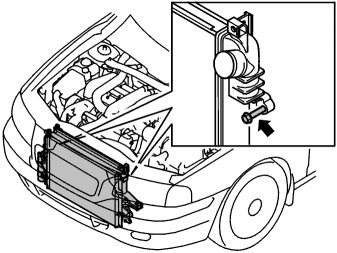

Конденсатор, замена (2006, 2007)

Слив хладагента и снятие компонентов

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент, правила техники безопасности.

Примечание: Сначала прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Масло, система кондиционирования, заполнение.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Слейте хладагент из системы. См. Хладагент, слив.Поднимите автомобиль.

Снимите:

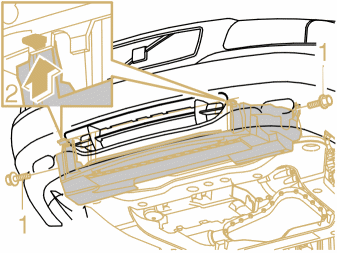

• воздуховод под пакетом радиатора с болтами (1) 2 шт. и фиксаторами (2), 2 шт.
• кожух бампера согласно: Бампер, передний, замена.

Для S60R

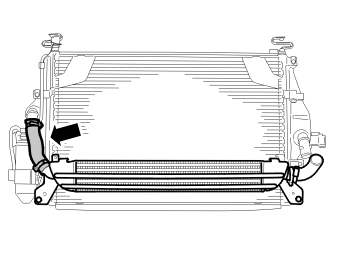

Снимите зажим шланга 1 шт., а также болты 2 шт. и затем снимите дополнительный охладитель подаваемого воздуха.

Снятие конденсатора

Снимите:

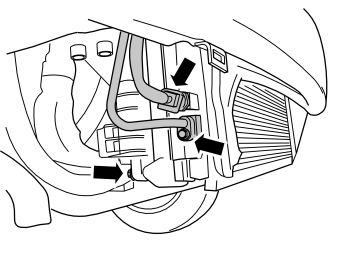

• правое соединение трубы для А/С с болтом, 1 шт.
• контактный разъем на датчик давления
• датчик давления
• правое нижнее крепление с болтом, 1 шт.

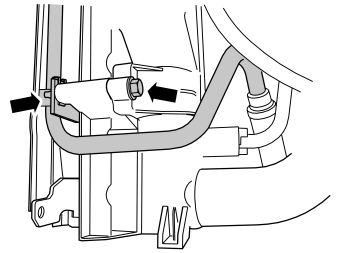

Освободите из хомута левую трубку А/С.Снимите левое нижнее крепление с болтом, 1 шт.

Выньте немного наружу левую фару, но оставьте проводку на месте согласно: Фара/лампа, замена.Снимите левую трубку А/С с болтом, 1 шт.

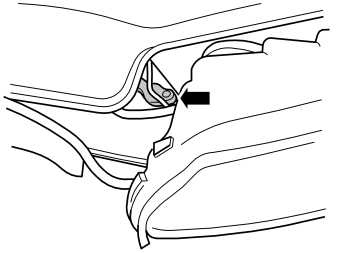

Снимите верхние крепления конденсатора с болтами, 2 шт.Конденсатор удерживается на месте левой трубкой А/С.Поднимите автомобиль.Выньте вниз конденсатор, надавив при этом немного слева сбоку на трубку А/С.

Установка конденсатора

Залейте масло в конденсатор согласно: Масло, система кондиционирования, заполнение.

Примечание: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Установите конденсатор с нижними крепежными болтами М6, 2 шт. Затяните.

Заведите на место левую трубку А/С на конденсаторе и закрепите хомутом.

Установите:

• правую трубку А/С с болтом М6, 1 шт. и затяните
• датчик давления и затяните
• разъем.

Для S60R
Установите дополнительный охладитель подаваемого воздуха болтами М6, 2 шт.

Для всех автомобилей
Поднимите автомобиль.

Установите:

• верхние крепления конденсатора, М6 2 шт. и затяните
• левую трубку А/С, М8 1 шт. и затяните
• левую фару согласно: Фара/лампа, замена.

Заполнение и поиск течи хладагента

Выполните вакуумную откачку системы кондиционирования. См.: Вакуумная откачка.Заполните систему согласно: Хладагент, заполнение.Проверьте герметичность системы. См.: Поиск утечек, флюоресцентный реагент для поиска неисправности / у льтрафиолетовая лампа или: Поиск утечек, электронный течеискатель.

Установка кожуха бампера и воздуховодов

Установите:

• кожух бампера согласно: Бампер, передний, замена
• воздуховод под пакетом радиатора с фиксаторами 2 шт. и болтами 2 шт.
