Конденсатор (B4204T11, D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Слейте хладагент Хладагент, слив

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение

Осторожно: Запомните как проведена проводка и шланги.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

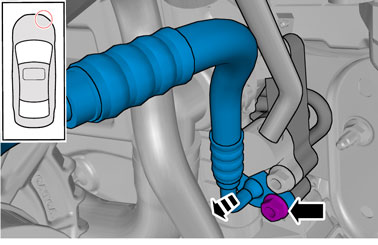

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Осторожно: Запомните как проведена проводка и шланги.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

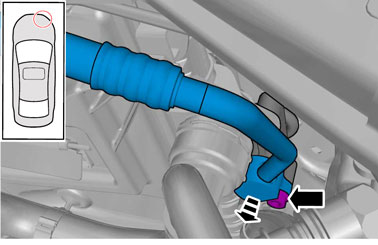

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Выверните винт.🔩 Момент затяжки: 10 Н·м

Снимите охладитель нагнетаемого воздуха охладитель нагнетаемого воздуха

Снимите зажимы.Удалите отмеченные детали.

Применимо к обеим сторонам.Отсоедините контактный разъем.Снимите гайки.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 50 Н·мУдалите отмеченные детали.

Ослабьте зажим.

Ослабьте зажим.

Удалите отмеченные детали.

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

Снимите блокировку.Удалите отмеченные детали.

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните: хладагент, заполнение Хладагент, заполнение

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
