Компрессор кондиционера

Применимость

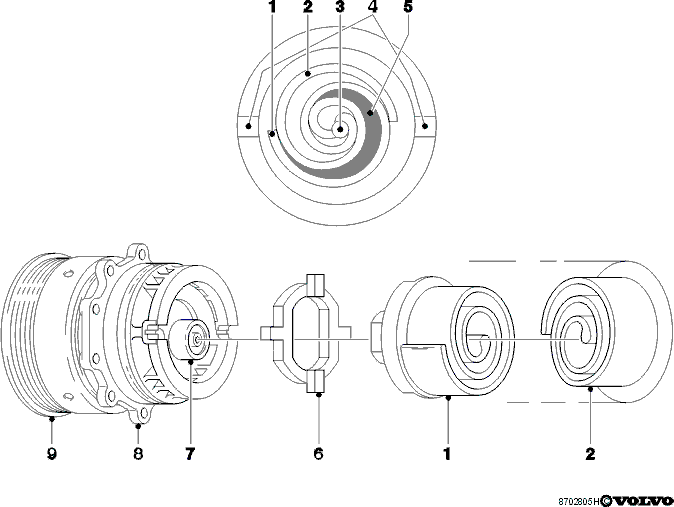

1. 1. Орбитально перемещающаяся пластина
2. 1. Зафиксированная перемещающаяся пластина
3. 1. Выходной канал
4. 1. Входной канал
5. 1. Отделенный хладагент
6. 1. Противовращательная муфта
7. 1. Приводной ролик-эксцентрик
8. 1. Корпус компрессора
9. 1. Шкив

• С двигателем B4184SM используется новый тип компрессора кондиционера, в котором вместо поршней применяются две перемещающиеся пластины.
• Основное преимущество этого компрессора заключается в плавном включении и безвибрационном функционировании.
• Накачивание происходит с помощью двух перемещающихся пластин, которые задействуют друг друга. Одна из них закреплена на корпусе, другая же совершает круговые движения. Это отделяет часть газообразного хладагента от хладагента в системе. Этот отделенный объем будет сжат посредством движения орбитально перемещающейся пластины, и перемещен к центру и выпускному отверстию, которое расположено на зафиксированной перемещающейся пластине.
• Приводной ролик-эксцентрик имеет привод от шкива и входит в противовращательную муфту и орбитально перемещающуюся пластину. Эта муфта не может вращаться из-за того, что втулки могут только скользить внутри корпуса и орбитально перемещающейся пластины.
• Противовращательная муфта обеспечивает орбитальное, вместо вращательного, движение орбитально перемещающейся пластины.
• Впускное отверстие для хладагента расположено сбоку.
• Компрессор имеет расширительный клапан. Но электрический ток к электромагнитной муфте может прерываться выключателем температуры, расположенным в контуре высокого давления компрессора. Если температура превышает 155°C, муфта отключается. Когда температура падает до 110 °C, муфта снова задействуется.
