Компрессор (B4204T10, B4204T9)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

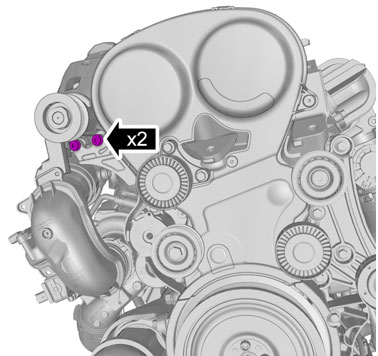

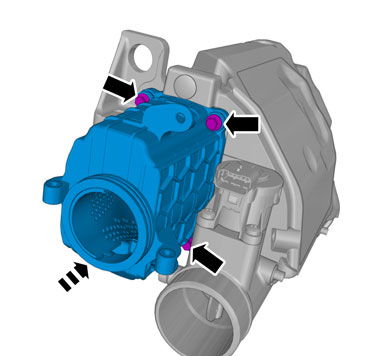

Выверните винты.🔩 Момент затяжки: 60 Н·м

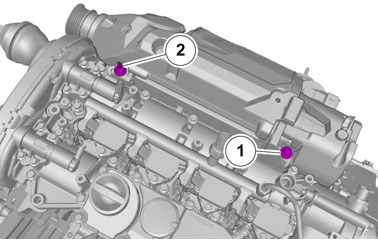

1. 🔩 Момент затяжки: 110 Н·м
2. 🔩 Момент затяжки: 90 Н·м + доворот 80°

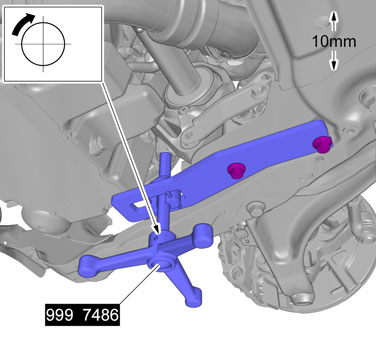

🔧 Опора🔩 Момент затяжки: 50 Н·м

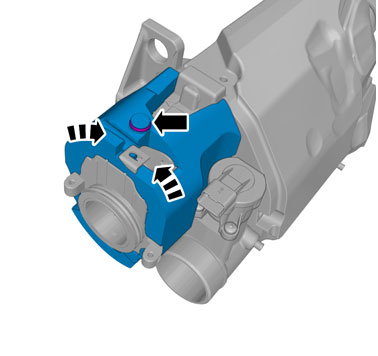

Снимите гайку.🔩 Момент затяжки: 24 Н·мОслабьте зажим.

Снимите верхнюю реактивную тягу Верхняя реактивная тяга Верхняя реактивная тяга

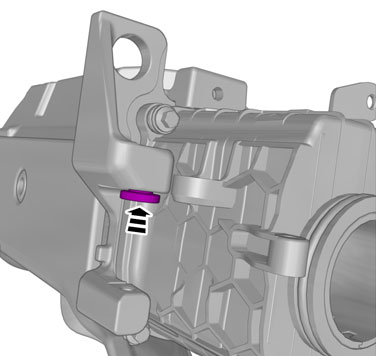

Выверните винт.🔩 Момент затяжки: 10 Н·м

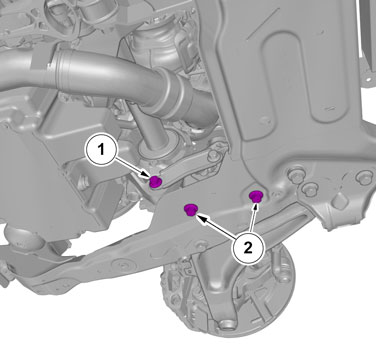

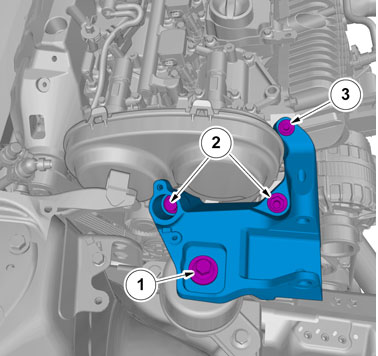

1. 🔩 Момент затяжки: 80 Н·м
2. 🔩 Момент затяжки: 90 Н·м + доворот 120°
3. 🔩 Момент затяжки: 60 Н·м

• правое переднее колесо колесо
• ремень привода вспомогательных агрегатов Ремень привода вспомогательных агрегатов
• корпус воздухоочистителя Корпус воздушного фильтра

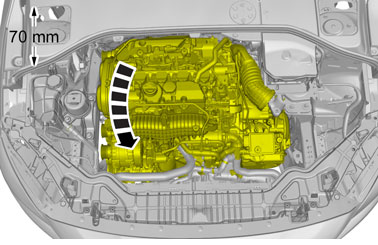

Опустите двигатель.

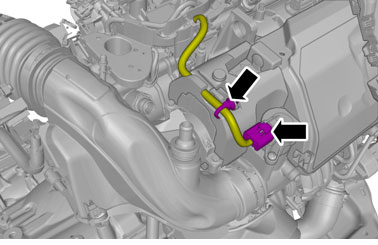

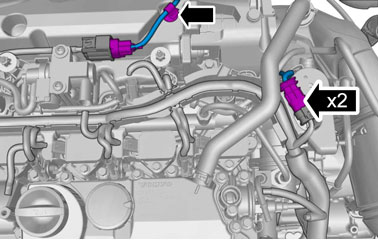

Отсоедините зажим жгута проводки.Освободите зажимы контактных разъемов.Отсоедините контактные разъемы.

Освободите зажимы контактных разъемов.Отсоедините контактные разъемы.

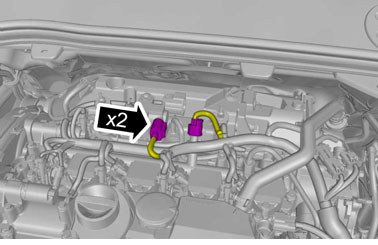

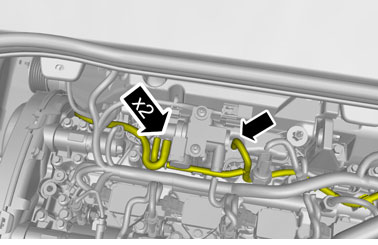

Отсоедините шланги от разъемов.

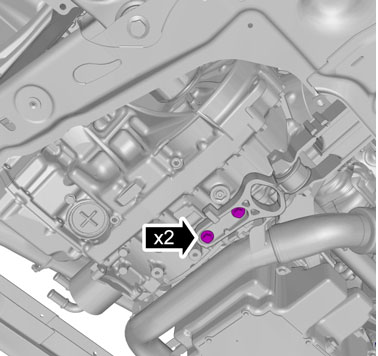

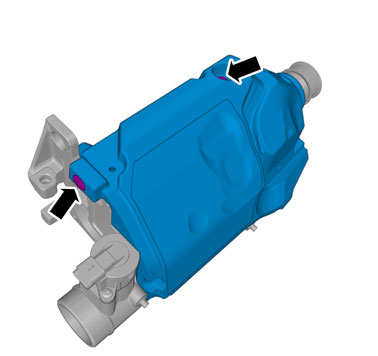

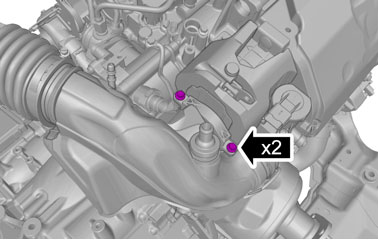

Выверните винты.🔩 Момент затяжки: 10 Н·м

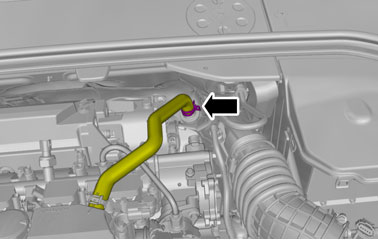

Ослабьте зажим шланга.Выньте шланг.

Освободите блокировку.Выньте шланг.

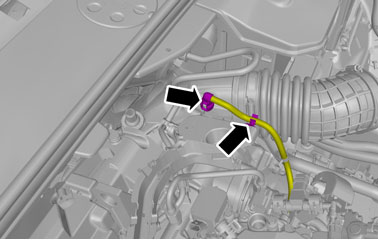

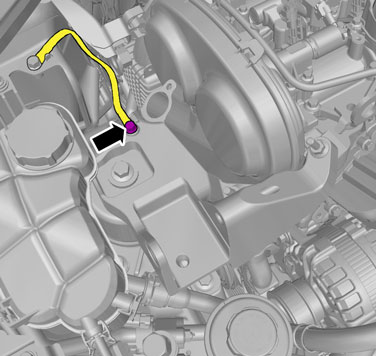

Отсоедините зажим жгута проводки.Освободите блокировку.Отсоедините контактный разъем.

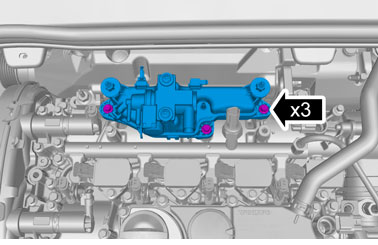

Выверните винты.🔩 Момент затяжки: 10 Н·м

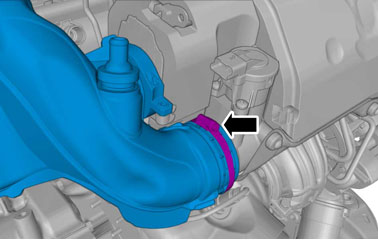

Ослабьте зажим шланга.Выньте шланг.

Осторожно: Отметьте размещение всех проводов.

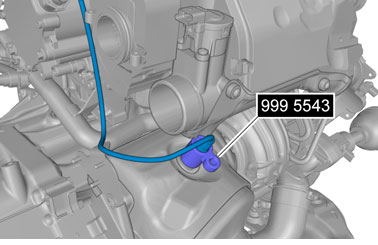

🔧 Втулка NV-22 (Лямбда-зонд)🔩 Момент затяжки: 45 Н·м

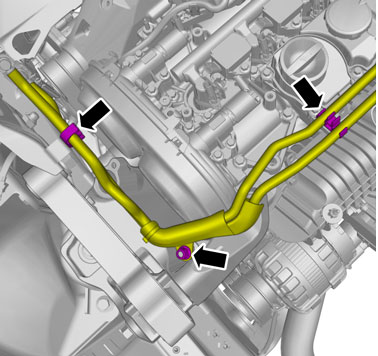

Выверните винты.

Выверните винты.

Выверните винты.

Выверните винты.

Отогните изоляцию.

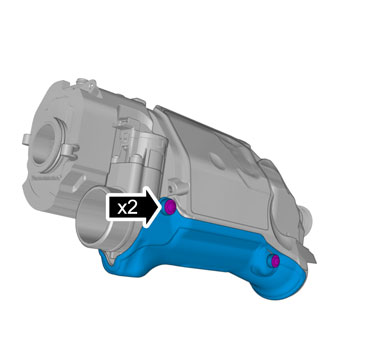

Выверните винты.

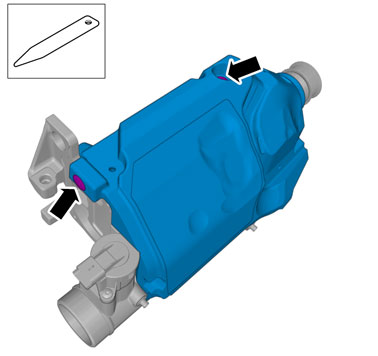

Снимите зажимы.

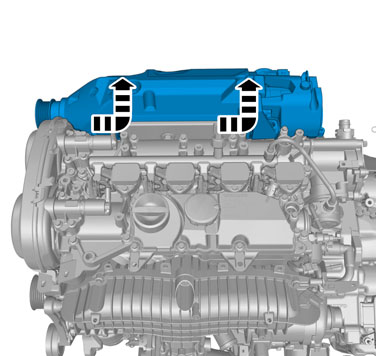

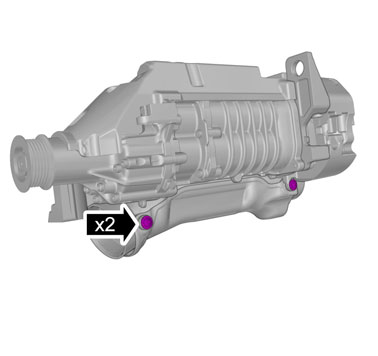

Выверните винты.

Установите винты.🔩 Момент затяжки: 24 Н·м

Сильно нажмите на защелку/защелки.

Установите винты.🔩 Момент затяжки: 10 Н·м

Установите винты.🔩 Момент затяжки: 10 Н·м

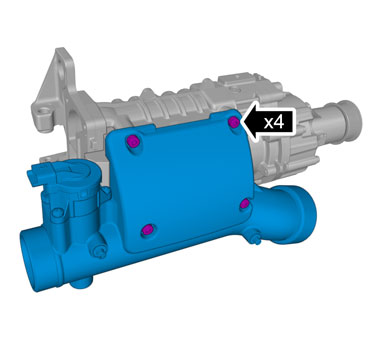

Установите винты.🔩 Момент затяжки: 10 Н·м

Примечание: Убедитесь, что компонент повернут до упора.

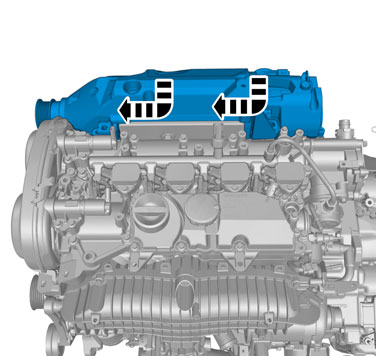

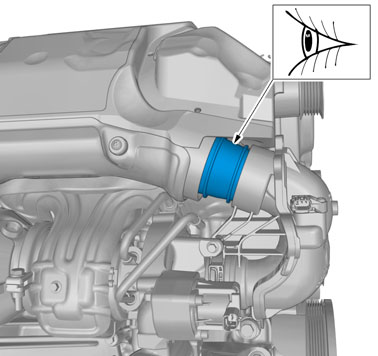

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Примечание: На этом этапе затяните винты только рукой.

Установите винты.🔩 Момент затяжки: 24 Н·м

Затяните винты🔩 Момент затяжки: 50 Н·м

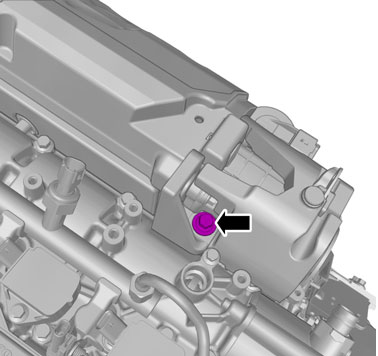

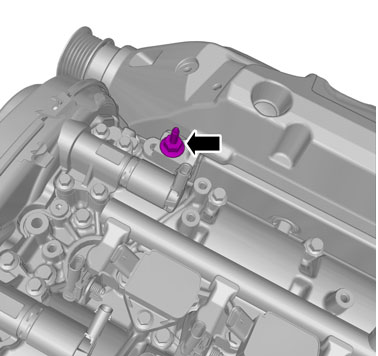

Выверните винт.

Примечание: На этом этапе затяните гайку соединения только рукой.

Примечание: Убедитесь, что компонент повернут до упора.

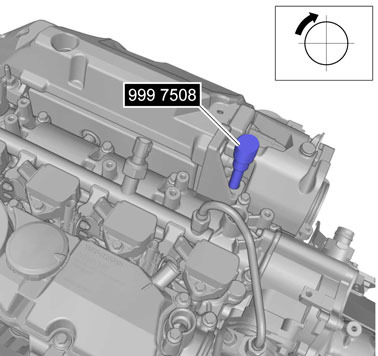

🔧 Ключ-шестигранник

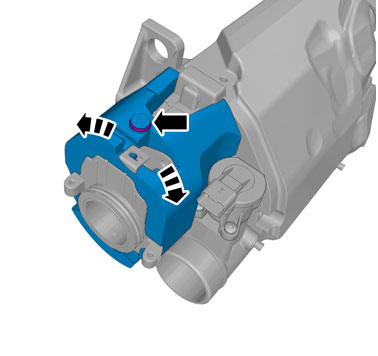

Установите винт.🔩 Момент затяжки: 17 Н·м

Установите в обратном порядке.
