Компрессор (B4184SJ, B4184SM)

Подготовку к работе с устройствами охлаждения см.

• Отметьте код радио, если автомобиль оборудован радио с защитой от кражи.
• Выключите зажигание.
• Отсоедините отрицательный соединитель аккумуляторной батареи.

Произведите слив охлаждающей жидкости из системы в соответствии с.

Снимите:

• направляющую воздуха в соответствии с Передний бампер.
• вспомогательный ремень в соответствии с Поликлиновой ремень(мар), замена.

Защитите радиатор протектором радиатора 🔧 KYLARSKYDD .

Внимание:

Примечание: Прочтите инструкции, касающиеся слабых и постоянных протечек, см. .

Примечание: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом AC.

Примечание: Всегда вставляйте заглушки во все трубки и соединения при работе с системами управления микроклиматом.

Снятие компрессора

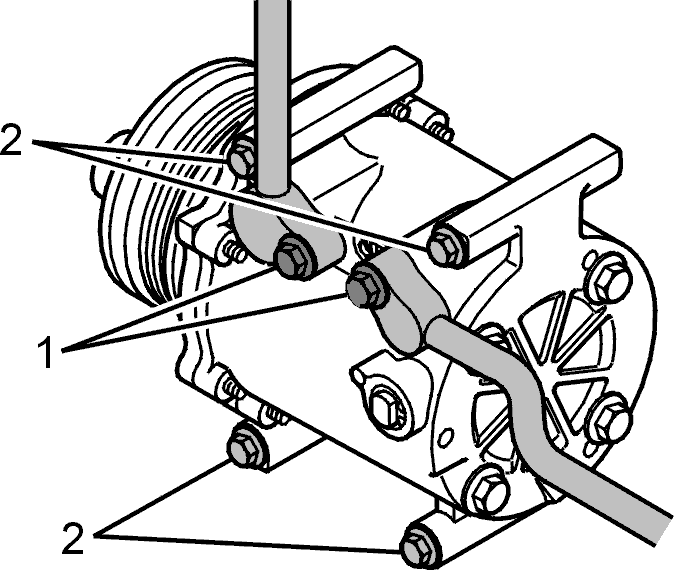

Снимите винты (1).Отсоедините шланги.Тщательно герметизируйте отверстия.Отсоедините соединитель от компрессора.

Снимите:

• винты (2).
• Компрессор.
• суппорт соединителя.

Примечание: При замене компрессора нужно определить объем масла, см. .

Установите новые уплотнительные кольца на пробку заливной горловины (смажьте компрессорным маслом AC).Затяните пробку заливной горловины до 15 Нм.Замените масло, даже если компрессор не был заменен.

Установка компрессора

Установите:

• суппорт соединителя.

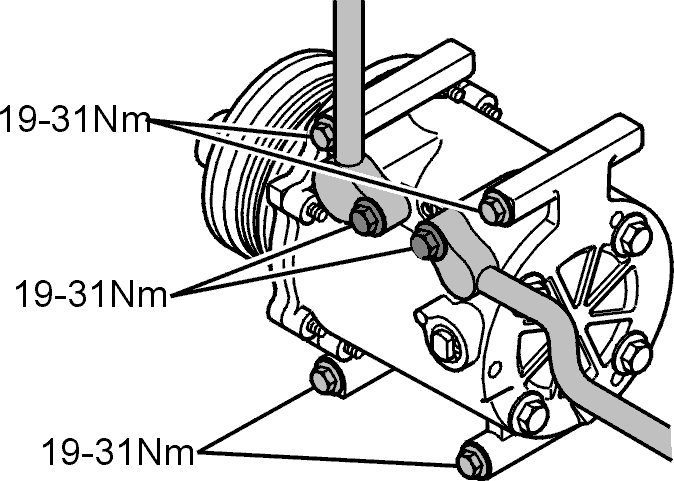

• компрессор и затяните винты (2) до19-31 Нм.

Соедините соединитель.Смажьте уплотнительные кольца компрессорным маслом AC.Установите шланги (1) и затяните винты до 19-31 Нм.

Наполнение охлаждающей жидкостью

• Вакуумный насос в соответствии с .
• Произведите наполнение охлаждающей жидкостью в соответствии с .
• Наполните систему флуоресцентной смесью для отыскания повреждений в соответствии с .
• Обнаружение утечек в соответствии с .

Обратная установка

Установите:

• вспомогательный ремень в соответствии с Поликлиновой ремень(мар), замена.
• направляющую воздуха в соответствии с Передний бампер.

Поверните зажигание в положение II.

Осторожно: Убедитесь в том, что в момент подсоединения отрицательного вывода аккумуляторной батареи никто в автомобиле не находится.

Подсоедините отрицательный вывод аккумуляторной батареи.Проверьте, выключается ли сигнальная лампочка SRS на панели инструментов.Запрограммируйте код в радио.Установите часовой механизм.Проверьте работу (система ECC).Прочтите коды диагностики неисправностей (система ECC).
