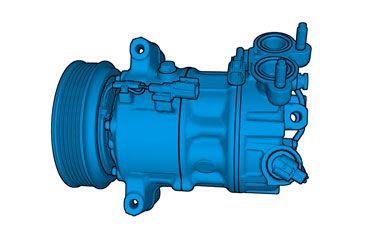

Компрессор АС (B4204T11, D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Слейте хладагент Хладагент, слив

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение

Освободите ремень вспомогательного агрегата Ремень привода вспомогательных агрегатов Ремень привода вспомогательных агрегатов

Примечание: Режим представления

Осторожно: Запомните как проведена проводка и шланги.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

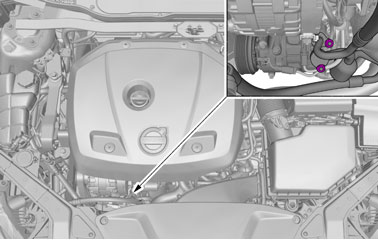

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Осторожно: Запомните как проведена проводка и шланги.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Осторожно: Запомните как проведена проводка и шланги.

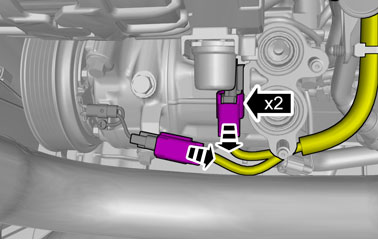

Отсоедините контактные разъемы.

См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

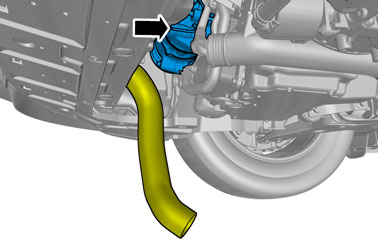

Выверните винты.

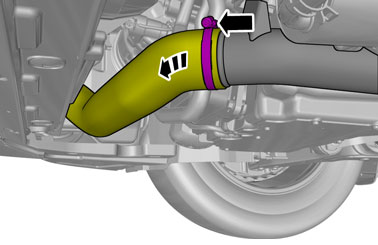

Ослабьте зажим шланга.Выньте шланг.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

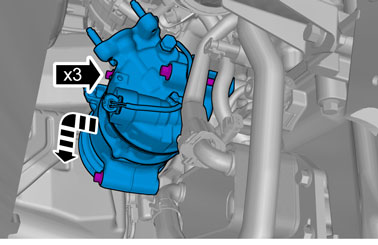

Выверните винты.🔩 Момент затяжки: 24 Н·м

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните: хладагент, заполнение Хладагент, заполнение

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
