Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | B5202FS | 1997 |
| 850 | B5204FT | 1997 |
| 850 | B5204T2 | 1997 |
| 850 | B5234FS | 1997 |
| 850 | B5234FT | 1997 |
| 850 | B5234T2 | 1997 |
| 850 | B5234T4 | 1997 |
| 850 | B5234T5 | 1997 |
| 850 | B5252FS | 1997 |
| 850 | B5254FS M 4.3 | 1997 |
| 850 | B5254FS M 4.4 | 1997 |
| 850 | B5254T | 1997 |
| 850 | D5252T MSA 15.7 | 1997 |
| 850 | — | 1996 |
| C70 Coupe (-02) | — | 1998 |
| S40 (-04) | — | 1996–2000 |
| S70 | B5202FS | 1997–1999 |
| S70 | B5204T2 | 1997, 1998 |
| S70 | B5204T3 | 1997, 1998 |
| S70 | B5234FS | 1997, 1998 |
| S70 | B5234T2 | 1997, 1998 |
| S70 | B5234T3 | 1997, 1998 |
| S70 | B5234T7 | 1998 |
| S70 | B5252FS | 1997–1999 |
| S70 | B5254FS M 4.4 | 1997, 1998 |
| S70 | B5254T | 1997, 1998 |
| S70 | D5252T MSA 15.7 | 1997–1999 |
| S70 | GB5252S | 1999 |
| S70 | GB5252S2 | 1999 |
| V40 (-04) | — | 1996–2000 |
| V70 (-00) | B5202FS | 1997–1999 |
| V70 (-00) | B5204T2 | 1997, 1998 |
| V70 (-00) | B5204T3 | 1997, 1998 |
| V70 (-00) | B5234FS | 1997, 1998 |
| V70 (-00) | B5234T2 | 1997, 1998 |
| V70 (-00) | B5234T3 | 1997, 1998 |
| V70 (-00) | B5234T7 | 1998 |
| V70 (-00) | B5252FS | 1997–1999 |
| V70 (-00) | B5254FS M 4.4 | 1997, 1998 |
| V70 (-00) | B5254T | 1997, 1998 |
| V70 (-00) | D5252T MSA 15.7 | 1997–1999 |
| V70 (-00) | GB5252S | 1999 |
| V70 (-00) | GB5252S2 | 1999 |
| V70 (-00) | — | 1997, 1998 |
| V70 XC (-00) | — | 1998 |

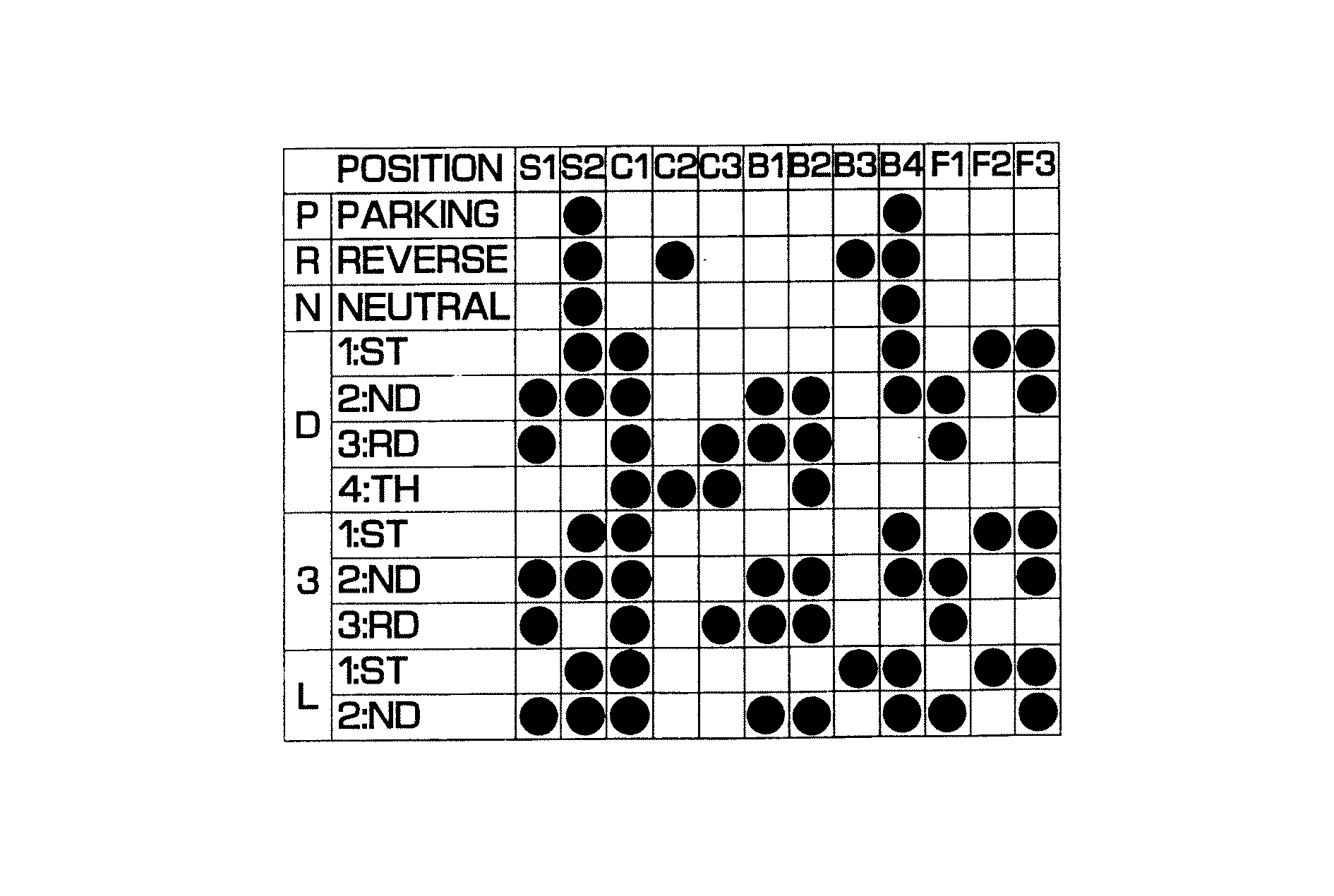

Сцепления:
- C1 - Осуществляет зацепление первичного вала с колесом с внутренним зацеплением задней планетарной передачи (P1).
- C2 - Осуществляет зацепление первичного вала с валом солнечной шестерни для планетарных передач первичного вала (P1, P2).
- C3 - Осуществляет зацепление водила планетарной передачи и солнечной шестерни для планетарной передачи вторичного вала (P3).
Тормоза
- B1 - Блокирует вращение в любом направлении вала солнечной шестерни для планетарных передач первичного вала (P1, P2).
- B2 - С помощью F1 блокирует вращение против часовой стрелки вала солнечной шестерни для планетарных передач первичного вала (P1, P2).
- B3 блокирует переднее кольцевое зубчатое колесо планетарной передачи (P2) так, что оно не может вращаться ни в какую сторону.
- B4 - Блокирует вращение в любом направлении солнечной шестерни планетарной передачи вторичного вала (P3).
Обгонные муфты:
- F1 - Предотвращает вращение против часовой стрелки вала солнечной шестерни для планетарных передач первичного вала (P1, P2) при включении B2.
- F2 - Предотвращает вращение против часовой стрелки колеса с внутренним зацеплением передней планетарной передачи (P2).
- F3 - Предотвращает вращение по часовой стрелке солнечной шестерни для планетарной передачи вторичного вала (P3).
Соленоиды
переключения передач:
- S1 - Управляет переключением передач в коробке. Задействован на 2 и 3 передачах.
- S2 - Управляет переключением передач в коробке. Задействован на передаче заднего хода, 1 и 2 передачах.
