Компоненты задней центральной консоли

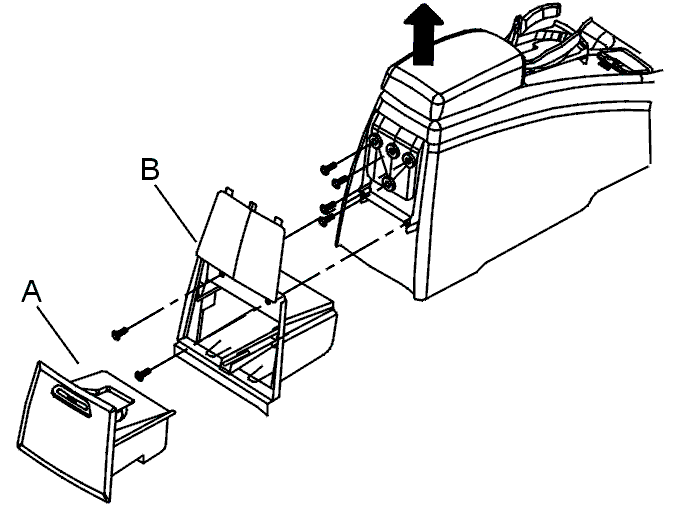

Снятие подлокотника

Снимите:

• заднюю центральную консоль согласно Заднюю центральную консоль
• корзину для бумаг (А)
• два винта
• заднюю панель (В) осторожно. Используйте инструмент для уплотнения 🔧 FALSBEN
• четыре винта
• узел подлокотника.

Установка подлокотника

Установите:

• подлокотник
• четыре винта
• заднюю панель (В) осторожно
• два винта
• корзину для бумаг (А)
• заднюю центральную консоль согласно Заднюю центральную консоль

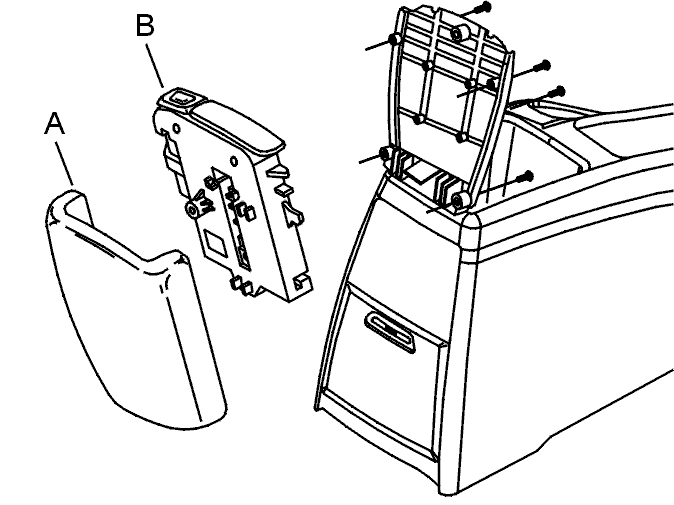

Снятие держателя чашки

Откройте подлокотник на задней центральной консоли.

Снимите:

• четыре винта под подлокотником
• крышку (А) подлокотника
• держатель чашки (В).

Установка держателя чашки

Установите:

• держатель чашки (В)
• крышку (А) подлокотника
• четыре винта под подлокотником.

Проверьте работу подлокотника и держателя чашки.

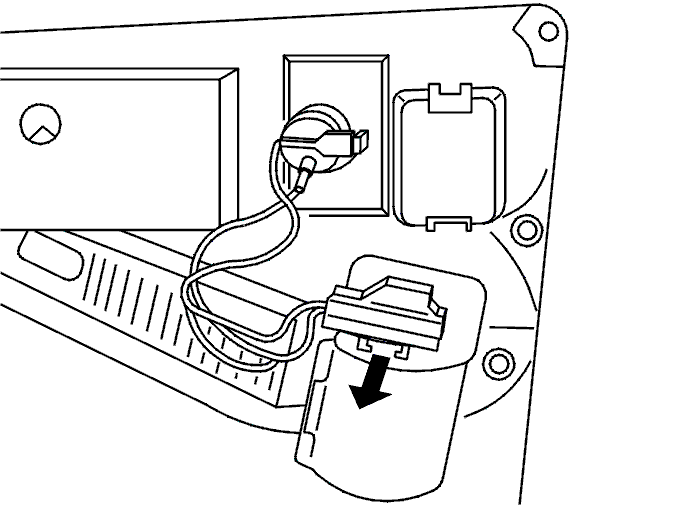

Снятие гнезда 12 Вольт

Снимите заднюю центральную консоль согласно Заднюю центральную консоль.Выдвиньте серый разъем из защелки.Откройте защелки. Снимите гнездо 12 Вольт.

Установка гнезда 12 Вольт

Установите гнездо 12 Вольт. Убедитесь в надежности закрепления.Надвиньте серый разъем на защелку.Установите заднюю центральную консоль согласно Заднюю центральную консоль.

Снятие вещевого лотка центральной консоли с задней центральной консоли

Снимите:

• заднюю центральную консоль согласно Заднюю центральную консоль
• четыре винта
• вещевой лоток передней центральной консоли
• передний подлокотник согласно Снятие подлокотника
• четыре винта
• вещевой лоток задней центральной консоли.

Если имеется повреждение: замените крышку.

Установка вещевого лотка центральной консоли для задней центральной консоли

Установите:

• вещевой лоток задней центральной консоли
• четыре винта
• передний подлокотник согласно Установка подлокотника
• вещевой лоток передней центральной консоли
• четыре винта
• заднюю центральную консоль согласно Заднюю центральную консоль.
