Компоненты, центральная консоль, замена

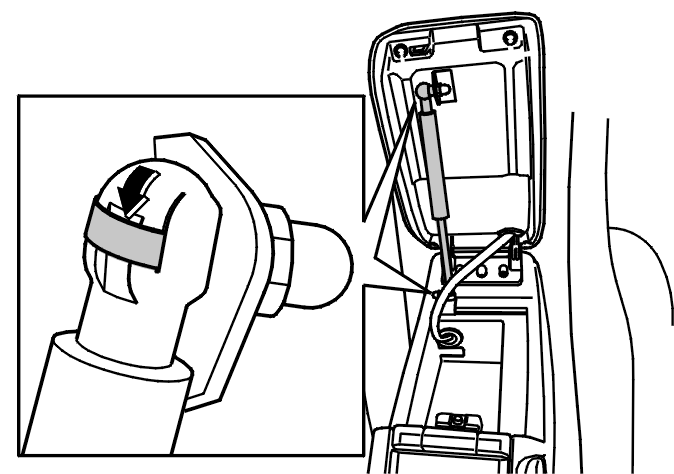

Снятие газовой стойки

Отведите вверх подлокотник на центральной консоли.

Снимите:

• стопорный зажим с газовой стойки
• газовую стойку.

Установка газовой стойки

Установите:

• газовую стойку
• стопорный зажим газовой стойки.

Отведите вниз подлокотник на центральной консоли.

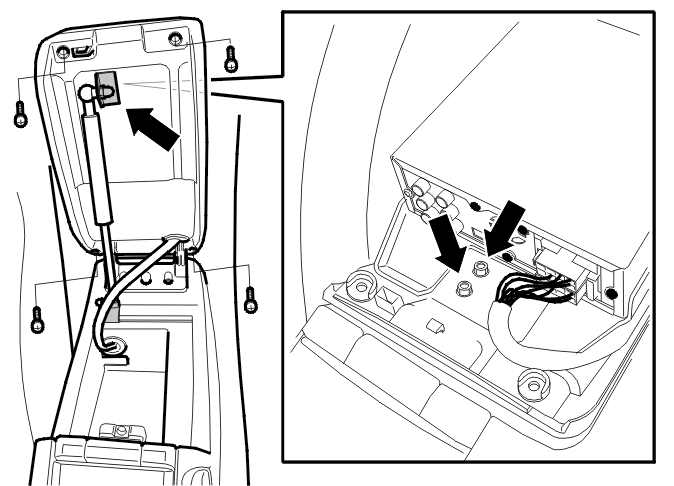

Снятие верхнего кронштейна для газовой стойки

Отведите вверх подлокотник на центральной консоли.

Снимите:

• 4 винта
• наружную крышку
• верхний стопорный зажим для газовой стойки
• 2 гайки крепления кронштейна
• кронштейн.

Установка верхнего кронштейна для газовой стойки

Установите:

• кронштейн
• 2 гайки крепления кронштейна
• верхний стопорный зажим для газовой стойки
• наружную крышку

Примечание: Убедитесь, что направляющие каналы вдоль кромок наружной крышки правильно совмещены на внутренней крышке.
- 4 винта.

Отведите вниз подлокотник на центральной консоли.

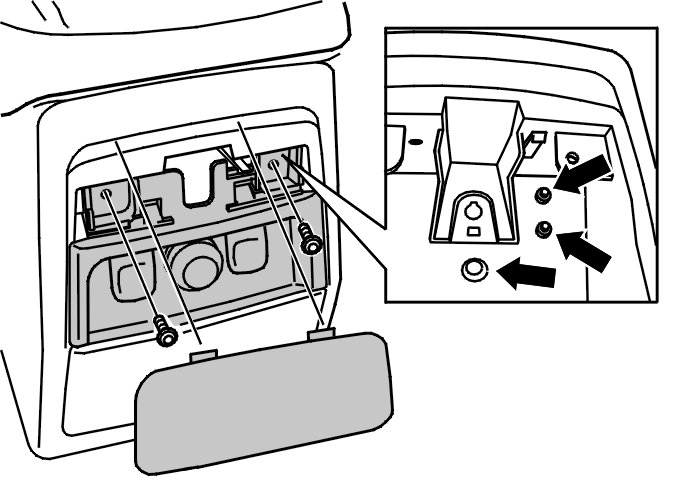

Снятие нижнего кронштейна для газовой стойки

Снимите:

• крышку над 12-вольтным гнездом на заднем крае центральной консоли. Вставьте нож для уплотнительной накладки в нижний край и подденьте
• 2 винта и панель для 12-вольтного гнезда
• винт, удерживающий вкладыш на заднем крае
• 2 гайки крепления кронштейна газовой стойки.

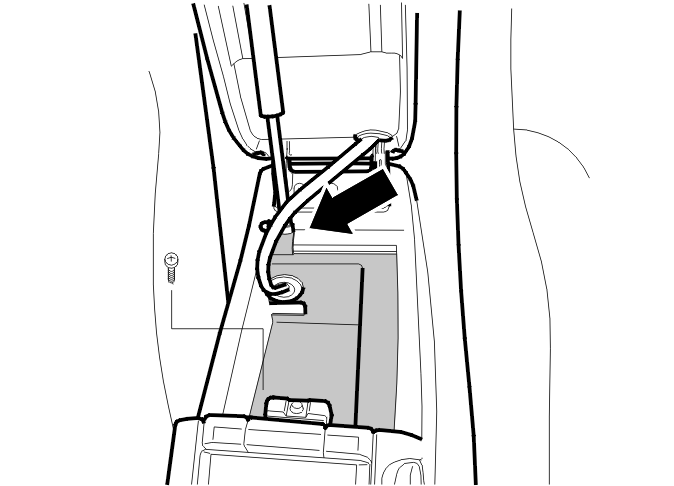

Отведите вверх подлокотник на центральной консоли.

Снимите:

• винт, удерживающий вкладыш в нижней части
• вкладыш, потянув его прямо вверх
• нижний стопорный зажим газовой стойки
• кронштейн.

Установка нижнего кронштейна для газовой стойки

Установите:

• кронштейн
• нижний стопорный зажим газовой стойки
• вкладыш
• винт, удерживающий вкладыш в нижней части.

Отведите вниз подлокотник на центральной консоли.

Установите:

• 2 гайки крепления кронштейна газовой стойки
• винт, удерживающий вкладыш на заднем крае
• панель для 12-вольтного гнезда и ее 2 винта. Затяните
• крышку над 12-вольтным гнездом на заднем крае центральной консоли.

Снятие наружной крышки на подлокотнике

Отведите вверх подлокотник на центральной консоли.

Снимите:

• 4 винта
• наружную крышку.

Установка наружной крышки на подлокотнике

Установите:

• наружную крышку

Примечание: Убедитесь, что направляющие каналы вдоль кромок наружной крышки правильно совмещены на внутренней крышке.
- 4 винта.

Отведите вниз подлокотник на центральной консоли.

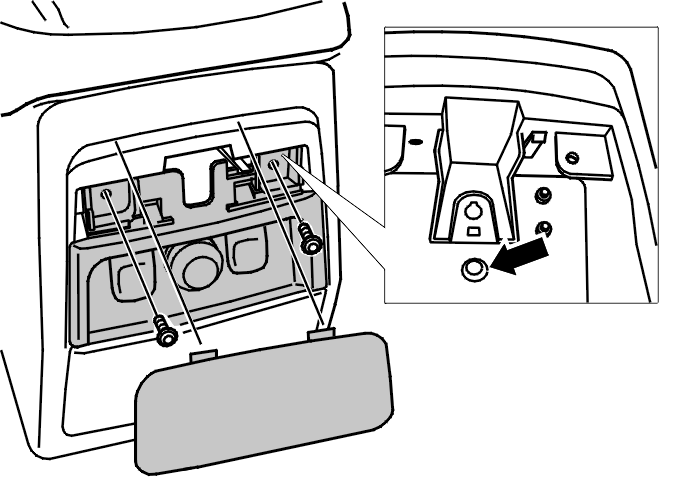

Снятие вкладыша с центральной консоли

Снимите:

• крышку над 12-вольтным гнездом на заднем крае центральной консоли. Вставьте нож для уплотнительной накладки в нижний край и подденьте
• 2 винта и панель для 12-вольтного гнезда
• винт, удерживающий вкладыш на заднем крае.

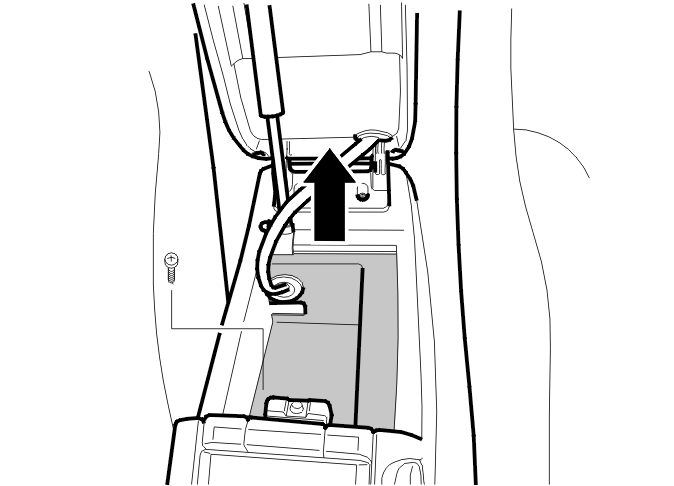

Отведите вверх подлокотник на центральной консоли.

Снимите:

• винт, удерживающий вкладыш в нижней части
• вкладыш, потянув его прямо вверх.

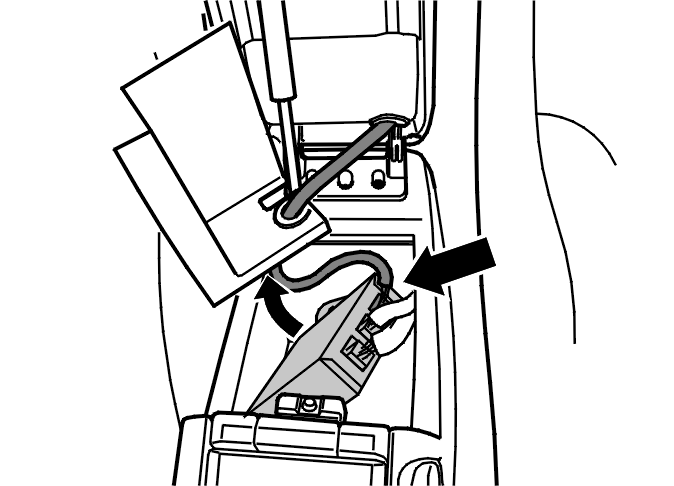

Поднимите развлекательный модуль заднего сиденья (RSE).Отсоедините разъем жгута проводов для проигрывателя дисков DVD.Проведите жгут проводов для проигрывателя дисков DVD сквозь отверстие во вкладыше.

Установка вкладыша в центральной консоли

Проведите жгут проводов для проигрывателя дисков DVD сквозь отверстие во вкладыше.Подсоедините разъем жгута проводов для проигрывателя дисков DVD.Расположите модуль управления в центральной консоли.

Вдавите вкладыш на место в центральной консоли.

Установите:

• винт в нижней части вкладыша.

Отведите вниз подлокотник на центральной консоли.

Установите:

• винт, удерживающий вкладыш на заднем крае
• панель для 12-вольтного гнезда и ее 2 винта. Затяните
• крышку над 12-вольтным гнездом на заднем крае центральной консоли.

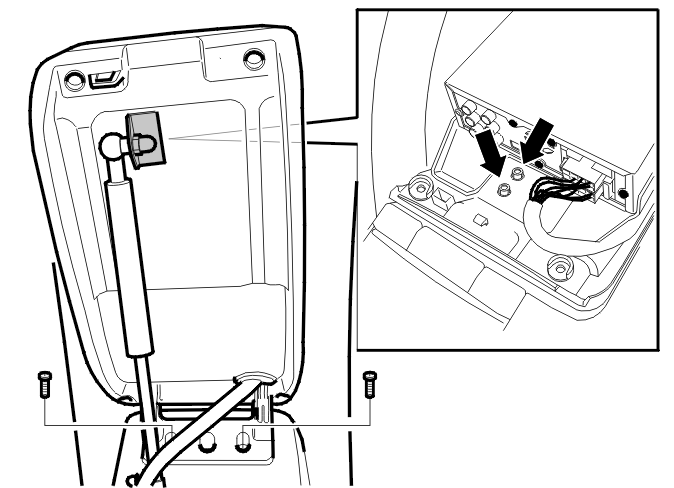

Снятие внутренней крышки на подлокотнике

Снимите:

• наружную крышку. См. Снятие наружной крышки на подлокотнике
• вкладыш центральной консоли. См. Снятие вкладыша с центральной консоли.

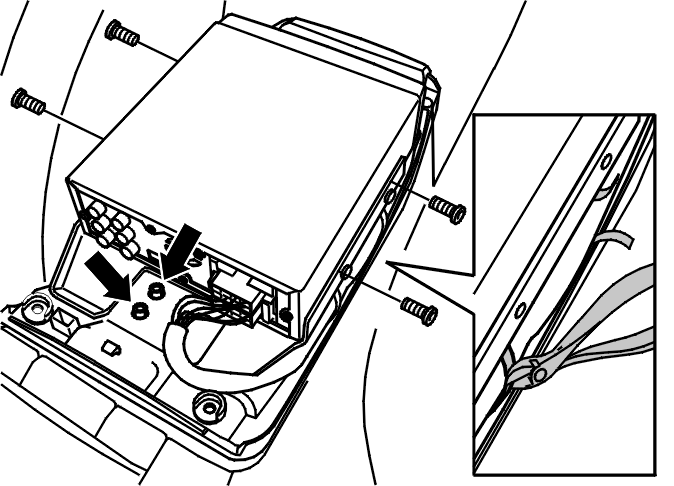

Проведите жгут проводов для проигрывателя дисков DVD сквозь отверстие во внутренней крышке.Отрежьте ленточные хомуты, удерживающие жгут проводов во внутренней крышке.

Снимите:

• 4 винта
• проигрыватель дисков DVD и жгут проводов
• 2 гайки крепления кронштейна газовой стойки.

Снимите:

• кронштейн для газовой стойки
• 2 винта, удерживающие внутреннюю крышку в центральной консоли
• внутреннюю крышку.

Установка внутренней крышки на подлокотнике

Установите:

• внутреннюю крышку
• 2 винта, удерживающие внутреннюю крышку в центральной консоли
• кронштейн для газовой стойки.

Установите:

• 2 гайки крепления кронштейна газовой стойки
• проигрыватель дисков DVD и жгут проводов
• 4 винта.

Установите новые ленточные хомуты для закрепления жгута проводов во внутренней крышке.Проведите жгут проводов для проигрывателя дисков DVD сквозь отверстие во внутренней крышке.

Установите:

• вкладыш центральной консоли. См. Установка вкладыша в центральной консоли
• наружную крышку. См. Установка наружной крышки на подлокотнике.
