Компоненты передней двери, снятие/установка

Снятие панели передней двери

• Снимите панель на передней двери. См. Двери.

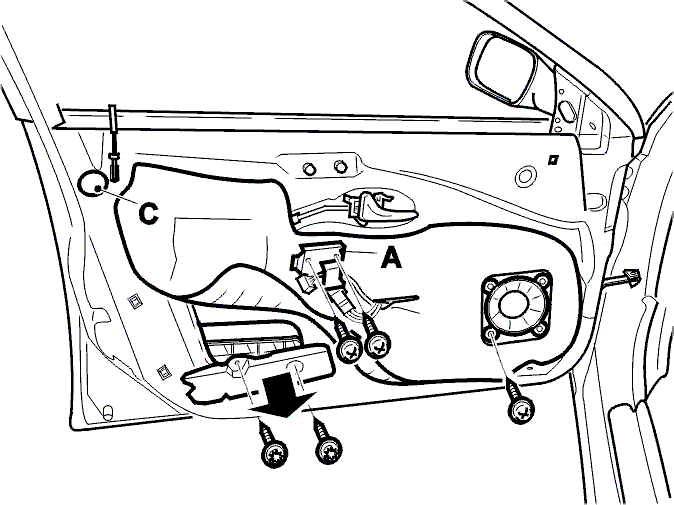

Снятие изоляции двери

• Снимите опору (А), зажим (В) и наклейку (С)
• Осторожно снимите громкоговоритель и изоляцию (частично)
• Снимите надувная подушку безопасности SIPS (Система защиты при боковом ударе) и опору (2 винта).

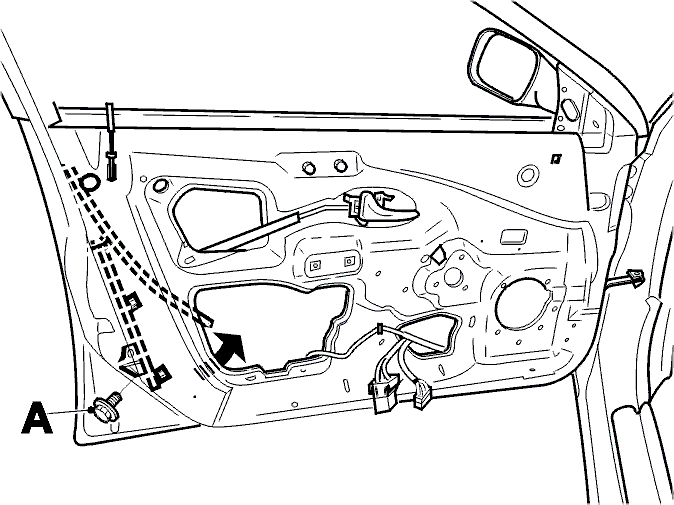

Снятие направляющей окна

• Оттяните резиновое уплотнение от направляющей
• Выверните винт (А)
• Потяните направляющую вниз и снимите ее.

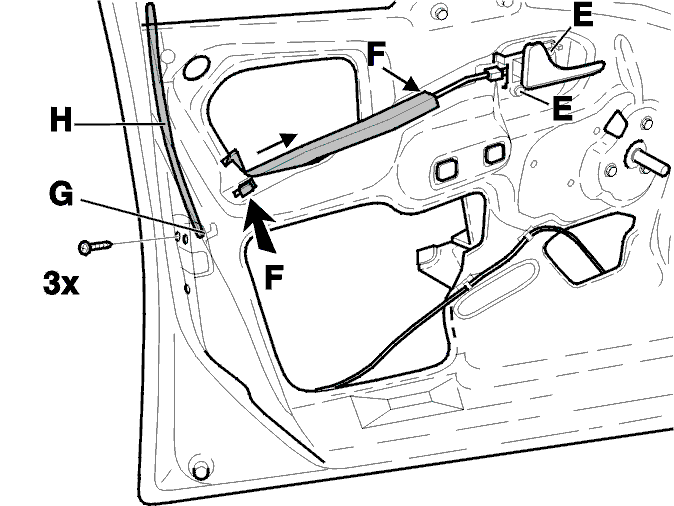

Снятие блока внутреннего замка в сборе в передней двери

• Снимите ручку открывания двери
• Выверните два самонарезающих винта (Е)
• Подвиньте направляющую вперед. Подняв, снимите направляющую с окна (нажмите на крепление изнутри) (F)
• Вытяните соединительные тяги из их зажимов на стороне ручки открывания (G)
• Выдавите ленточный хомут жгута проводов через низ двери
• Выверните винт из крепления электродвигателя и любой опоры
• Выверните 3 трубчатых винта. Вдавите замок вовнутрь
• Снимите запирающую тягу (H) с внутреннего замка
• Поднимите соединительную тягу с замка. Снимите замок целиком.

Примечание: При использовании нового замка (запасная деталь), перед установкой замка должен быть снят фиксатор защиты при транспортировке:

Поверните фиксатор защиты при транспортировке на 90°.

Вытяните фиксатор защиты при транспортировке и выбросьте его.

Снятие ручки

• Выверните два винта (А). Снимите защитную панель
• Вдавите стопорные зажимы внизу
• Вдавите тягу вовнутрь и выньте ее из зажима
• Снимите ручку в направлении вверх.

Цилиндр замка

Снятие:

• Вставьте ключ в замок
• Выверните винты (А), снимите кольцо (В) и рычаг (С)
• Убедитесь, что пружина (D) не выскакивает
• Снимите замок со вставленным ключем.

Установка:

• Смажьте цилиндр
• Установите уплотнительное кольцо
• (Сделайте код ключа, если необходимо.)
• Вставьте ключ в замок. Расположите цилиндр в замке двери
• Установите пружину и защитный элемент
• Расположите и установите винт.

Установка ручки

• Проверьте уплотнение
• Установите ручку и панель
• Убедитесь, что соединительные тяги ходят свободно
• Установите винты (A). Моменты затяжки: 10 Н·м.

Установка внутреннего замка в передней двери

Примечание: Ручка управления замка должна быть в самом высоком положении.

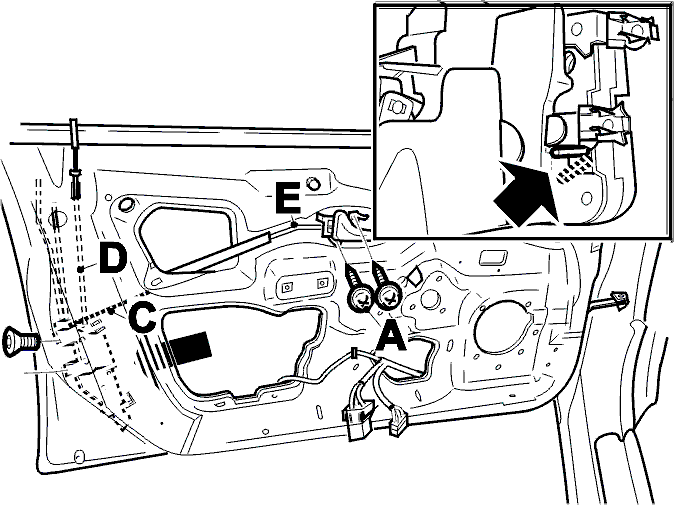

• Установите тягу кнопки замка (D) и соединительную тягу (Е)
• Установите замок в нужное положение и закрепите его. Затяните до 6 Н·м
• Установите опору и крепление электродвигателя, если применимо. Используйте правильный винт
• Вдавите тяги в зажимы
• Установите направляющую и винты ручки (А)
• Установите стойку
• Проверьте функционирование.

Установка направляющей окна

• Смажьте уплотнение и направляющую мыльным раствором
• Вдавите уплотнение в направляющую окна
• Закрепите жгут проводов при помощи зажимов
• Затяжка винтов направляющей. Затяните до: 10 Н·м
• Установите панель передней двери. См. Двери.
