Компоненты, камера охлаждения, заднее сиденье, замена

В этом разделе приведены методы для следующих компонентов:

• вся крышка. См.замена
• замок на крышке. См.замена
• электродвигатель вентилятора обдува. См.Замена электродвигателя вентилятора обдува
• выключатель. См.замена.

Снятие крышки в сборе

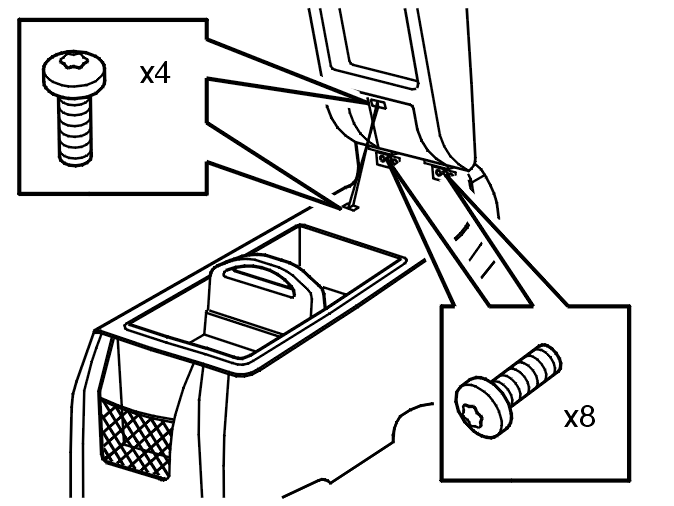

Снимите крышку.

Перенесите петли и фиксирующий хомут на новую крышку.

Установка крышки в сборе

Установите:

• крышку
• петли
• фиксирующий хомут.

Снятие крышки замка

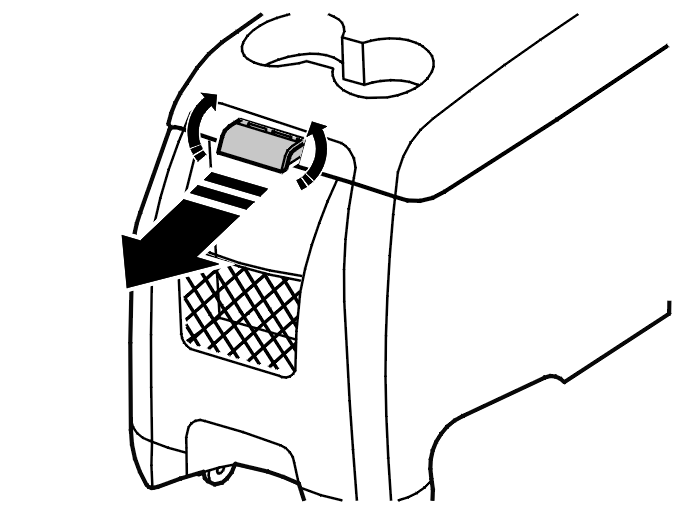

Захватите замок плоскогубцами усиленного типа.Вытяните вдоль крышки, двигая замок вперед и назад.Потяните сильно, чтобы замок отсоединился.

Примечание: Замок закреплен двумя пластмассовыми крюками, которые ломаются при снятии замка.

Убедитесь, что в месте, где был установлен старый замок, нет остатков пластмассы.

Установка крышки замка

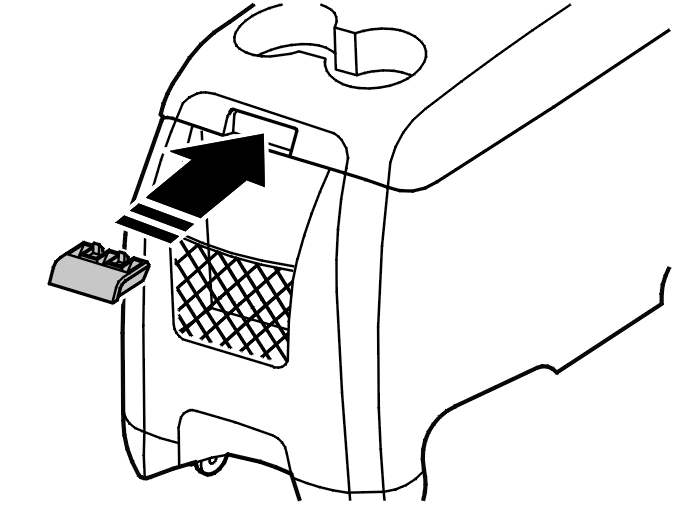

Вставьте замок в правильное положение.Прижмите так, чтобы крюки надежно зацепились.

Снятие электродвигателя вентилятора обдува

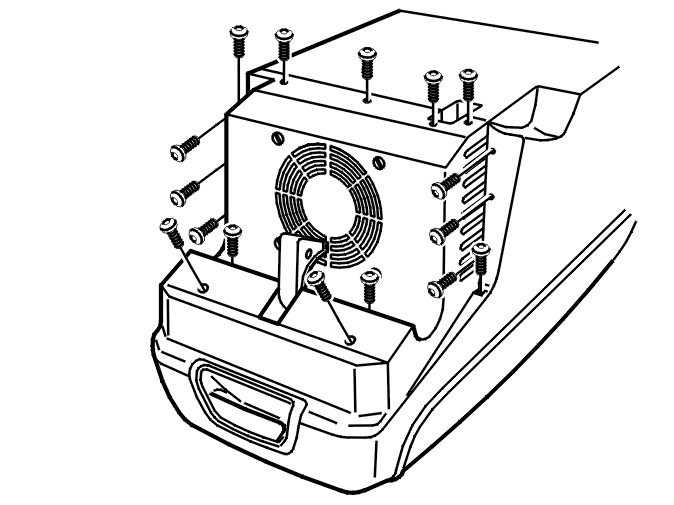

Переверните камеру охлаждения вверх дном.Выверните 16 винта.

Примечание: Не ослабляйте винты вентилятора.

Снимите кожух вентилятора.

Примечание: Не повредите кабель вентилятора.

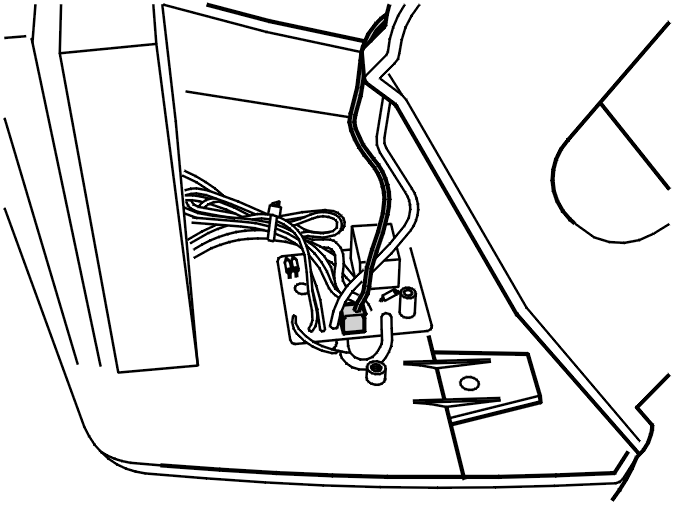

Снимите выключатель вентилятора с печатной платы.Выключатель закреплен при помощи горячего клея, поэтому его возможно необходимо будет вырезать.

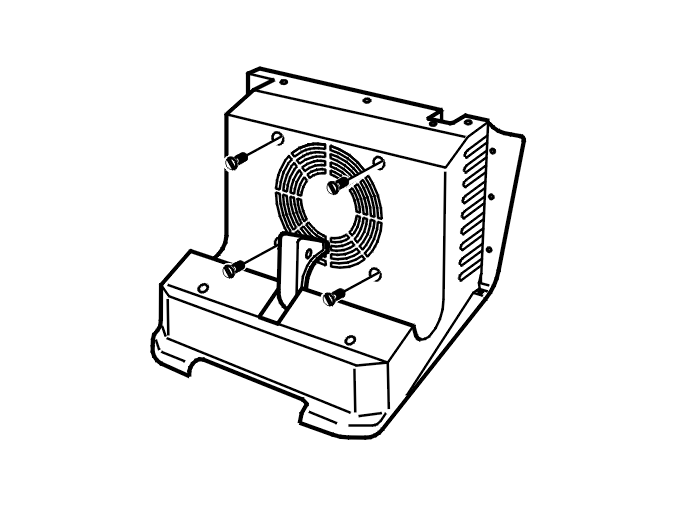

Выверните 4 винта вентилятора.Выньте вентилятор.

Установка электродвигателя вентилятора обдува

Установите:

• вентилятор охлаждения двигателя
• 4 винта вентилятора. Затяните
• выключатель вентилятора в печатной плате. Закрепите при помощи горячего клея
• кожух вентилятора
• 16 винтов кожуха вентилятора. Затяните.

Снятие выключателя

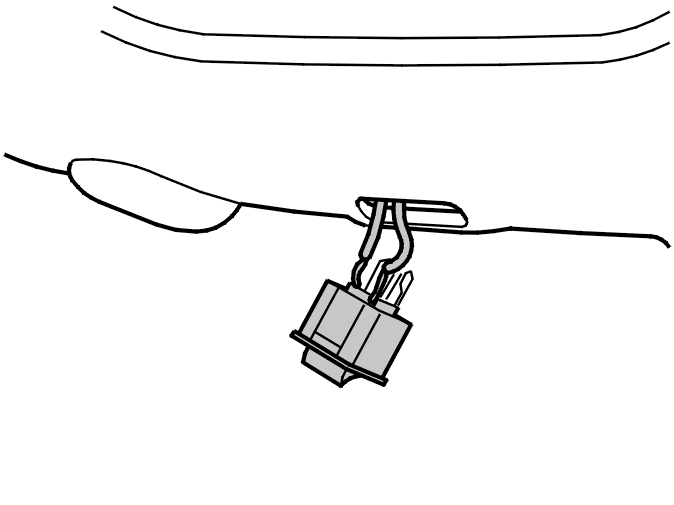

Отсоедините 2 кабеля от выключателя.

Подсказка: Пометьте кабели перед снятием.

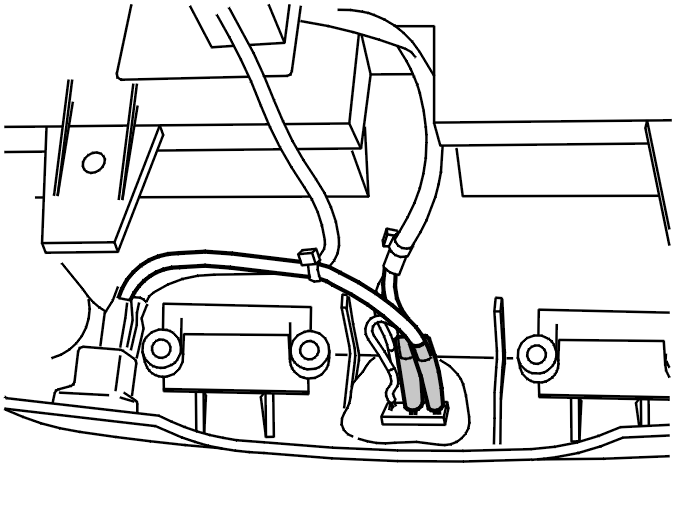

Выключатель закреплен при помощи горячего клея.Срежьте клей острым ножом.Выдавите выключатель.

Нагрейте оба кабеля так, чтобы они отсоединились от выключателя. Используйте паяльник.

Подсказка: Пометьте кабели перед снятием.

Выверните 16 винта. См.Замена электродвигателя вентилятора обдува.

Примечание: Не ослабляйте винты вентилятора.

Снимите кожух вентилятора. См.Замена электродвигателя вентилятора обдува.

Примечание: Не повредите кабель вентилятора.

Установка выключателя

Припаяйте оба маленьких кабеля к выключателю.

Установите:

• выключатель.

Закрепите выключатель при помощи горячего клея.

• 2 кабеля выключателя
• кожух вентилятора. См.Замена электродвигателя вентилятора обдува
• винты кожуха вентилятора. См.Замена электродвигателя вентилятора обдува.
