Компонент/функция

Применимость

Модель	Двигатель	Год
C30	—	2007–2013
C70 (06-)	—	2006–2013
C70 Conv (-05)	—	2000–2005
C70 Coupe (-02)	—	2000–2002
S40 (-04)	—	2001–2004
S40 (04-)	—	2004–2012
S60 (-09)	—	2001–2009
S70	—	2000
S80 (-06)	—	1999–2006
V40 (-04)	—	2001–2004
V50	—	2004–2012
V70 (-00)	—	2000
V70 (00-08)	—	2000–2008
V70 XC (01-) / XC70 (-07)	—	2001–2007
XC90	—	2003–2015

Положение передачи - функция коробки передач

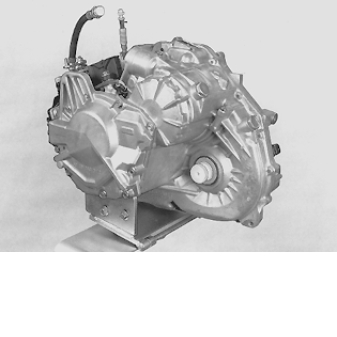

S4300183

Положение передачи/внутренние компоненты коробки передач

Положение рычага переключения	Передача	S1	S2	S3	S4	S5	B1	B3	B4	B5	C1	C2	C3	F2
Парковка	P	0	0	0	0	0	0	1	0	1	0	0	0	0
Задний ход	R	0	0	X	0	X	0	0	0	1	0	1	0	0
Задний ход	R	X	0	0	0	0	0	0	0	1	0	0	0	0
Нейтраль	N	0	0	0	0	0	0	0	0	1	0	0	0	0
D	1	X	0	X	0	0	0	0	0	1	1	0	0	2
2	0	X	X	0	0	1	1	0	1	1	0	0	2
3	0	X	X	X	0	1	1	1	0	1	0	0	2
4	0	X	0	X	0	1	1	0	0	1	0	1	2
5	0	0	0	X	0	0	1	0	0	1	1	1	0
Аварийный режим	0	0	0	0	0	0	1	0	0	1	1	1	0
4	1	X	0	X	0	0	0	0	0	0	1	0	0	2
2	0	X	X	0	0	1	0	0	0	1	0	0	2
3	0	X	X	X	0	1	0	0	0	1	0	0	2
L	1	X	0	X	X	0	0	1	0	0	1	0	0	2
2	0	X	X	0	0	0	0	0	0	1	0	0	2

Пояснение:S1-S5 соленоиды переключения: 0 = Не активный, X = Активный.B1-B5 Тормозная лента: 0 = Не приложена, 1 = Приложена.C1-C3 Сцепление: 0 = Не включено, 1 = Включено.F1-F2 Нейтральная передача: 0 = Не включена, 2 = Включена.
