Применимость

Модель Двигатель Год
XC90 2009–2015

Примечание: Данные инструкции по монтажу относятся к автомобилям с левосторонним управлением. Для монтажа на автомобилях с правосторонним управлением операции выполняются на противоположной стороне и/или зеркальным отражением. Там, где операции различаются, приводится текст и рисунок для правостороннего управления. В комплекте дополнительных принадлежностей могут присутствовать детали, которые не используются при проведении данных монтажных работ.

Для крепления ленты-липучки температура поверхности должна быть не ниже +20°C (68°F).

Руководство к данному оборудованию должно храниться в автомобиле в удобном месте.

Информацию об устройстве GARMIN см. на сайте www.garmin.com.

IMG-296185

Примечание: Обращайтесь с компонентами осторожно, они хрупкие и легко повреждаются.

  • Возьмите из комплекта три винта M5x20, номер детали 986956 и гайки.
  • Во избежание слишком сильного противодействия при затягивании гайки держателя удерживайте винт и вращайте гайку. Это касается всех винтов и гаек.

IMG-282404

  • Возьмите специальный инструмент 9814104 (отвертка torx, torx 6), и отверните два винта, удерживающие разъем в держателе.
  • Аккуратно сдвиньте разъем в сторону за кабель, чтобы открыть дно держателя.

IMG-282405

  • Возьмите набор из четырех прокладок из установочного комплекта.
  • Аккуратно отделите прокладку с помощью д/№ 31212525. Номер детали (1) находится на нижней поверхности прокладки.

IMG-282407

  • Возьмите три винта и вставьте их полностью в прокладку.

IMG-282408

  • Наложите на винты кусочки бутиловой ленты, чтобы головки винтов не выступали из прокладки при установке.

IMG-282406

  • Установите прокладку в нижнюю часть держателя.

IMG-282409

  • Проследите, чтобы две стойки винтов держателя попали между небольшими штифтами в продолговатых отверстиях в прокладке. При фиксации прокладки на месте должен раздаться щелчок.

IMG-282410

  • Установите разъем на дно отверстия. Направляющее отверстие (1) в плате разъема должно совместиться с соответствующим штифтом в нижней части держателя, а отверстия (2) в плате должны находиться над винтовой стойкой держателя.

IMG-282411

  • Возьмите маленькие винты torx и тщательно привинтите разъем к держателю. Проследите, чтобы плата разъема правильно прилегала к винтовой стойке и не имела люфта.
  • Снимите бутиловую ленту с винтов.

IMG-246024

  • Отведите передние сидения назад и поднимите вверх передний край.
  • Поверните ключ зажигания в положение 0.
  • Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

R8504225

  • Снять правую и левую боковую панель туннельной консоли, освободив сначала передний край, а затем двигаться назад, постепенно освобождая все зажимы.

IMG-241300

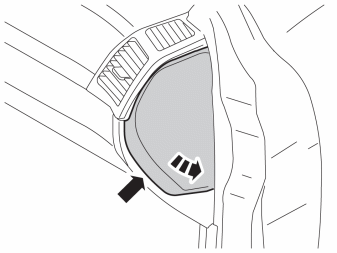

  • Снять торцовую крышку приборной панели.

R8504419

  • Снять звукоизоляционную обшивку с правой и с левой стороны. Для этого сначала открутить два винта, а затем, отогнув, снять звукоизоляцию.

IMG-280165

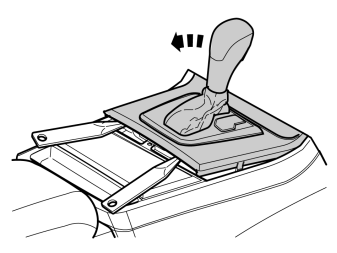

Применимо к автомобилям с автоматической коробкой передач

  • Поверните ключ зажигания в положение II.

Относится ко всем моделям

  • Установить рычаг переключения передач в крайнее заднее положение.
  • Используя инструмент для демонтажа уплотнителей, поддеть заднюю кромку панели рычага переключения передач.

IMG-239204

  • Утопить внутрь фиксаторы и снять панель.

R8504051

  • Выверните два винта.
  • Снять кронштейн с панелью кондиционера воздуха и радиоприемника с центральной консоли. Потянуть за нижний край до освобождения из крепежа у верхнего края.

Примечание: Не повредите снятые компоненты и окружающие панели.

  • Отсоедините контактные разъемы.

Иллюстрация A
IMG-296283

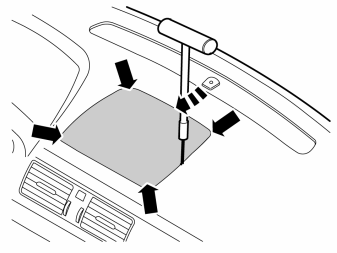

  • Снять решетку динамика следующим образом: вставить специальный инструмент 9995919 в место соединения решетки динамика и приборной панели до его зацепления приблизительно так, как показано на рисунке.
  • Поверните инструмент на 90°, чтобы изогнутая секция зацепилась на нижнюю поверхность решетки динамика.

Иллюстрация B
IMG-296284

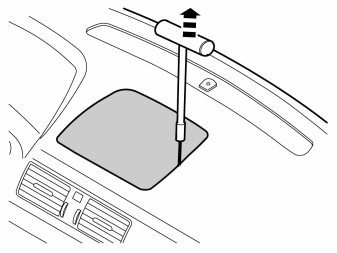

  • Потянуть инструмент вверх и отсоединить решетку динамика. Решетка динамика прочно закреплена четырьмя зажимами. Передвинуть инструмент ближе к зажимам, чтобы облегчить снятие решетки.

Примечание: Не повредите приборную панель.

  • Поднимите решетку динамика.

IMG-280107

  • Вынуть из монтажного комплекта шаблон и обрезать его по линии контура.

IMG-280108

  • Приклейте шаблон к решетке динамика липкой лентой.

IMG-280109

Сверление отверстий не отличается для автомобилей с право- и левосторонним управлением.

  • Просверлить отверстия под прямым углом к решетке динамика.
  • Высверлить отверстия по шаблону, используя сверло диаметром Ø3 мм (1/8").
  • Снимите шаблон.

Иллюстрации A и B
IMG-280112

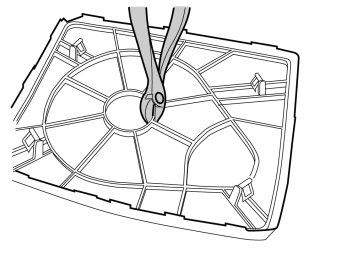

  • Перевернуть решетку динамика и отрезать часть ребер снизу, чтобы в результате получилось отверстие, показанное на рисунке B.

IMG-280113

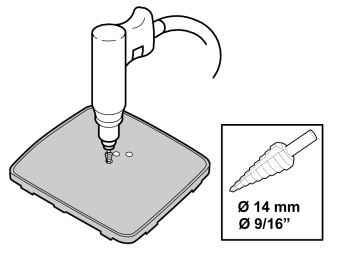

IMG-280114

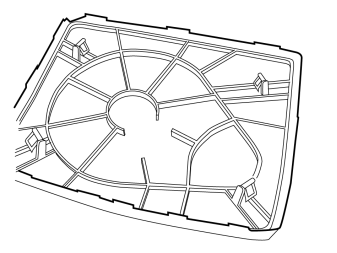

  • Просверлите три отверстия под ножки крэдла с помощью ступенчатого сверла Ø14 мм (9/16").

IMG-280115

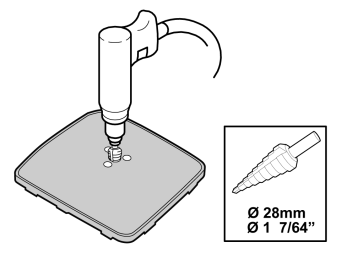

  • Просверлите в держателе отверстие для разъема ступенчатым сверлом Ø28 мм (1 7/64").

IMG-280116

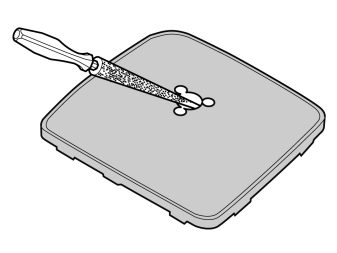

  • Удалить заусенцы и скруглить острые кромки круглым напильником.

Иллюстрация A
IMG-280117

  • Возьмите из комплекта три гайки, шайбу и крэдл и прикрепите крэдл к решетке динамика.

Иллюстрация B
IMG-280118

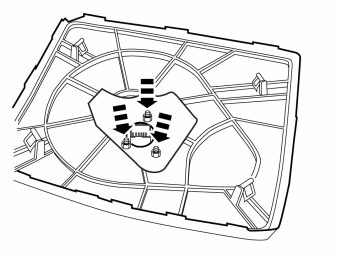

  • Затяните крепление крэдла.

Иллюстрация A
IMG-280120

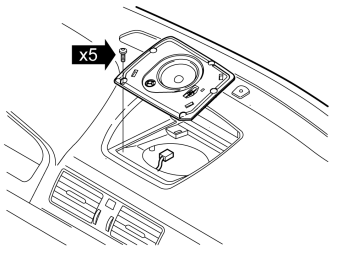

  • Отвернуть пять винтов. Поднять динамик и снять разъем.
  • Отложить динамик в сторону. В монтажном комплекте имеется новый динамик и консоль.

Иллюстрация B

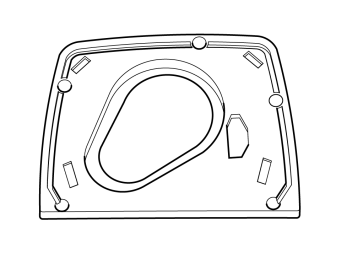

IMG-319443

  • На автомобилях без центрального динамика имеется консоль, удерживающая решетку динамика. На этих автомобилях консоль остается на месте, а кабель прокладывают сквозь отверстие.

IMG-319463

  • Взять из набора кусок пенопласта и разрезать, как показано на рисунке.

IMG-280122

  • Взять длинный жгут проводов (А) из комплекта.
  • Обернуть больший кусок пенопласта вокруг держателя предохранителя, чтобы он н дребезжал.

IMG-321263

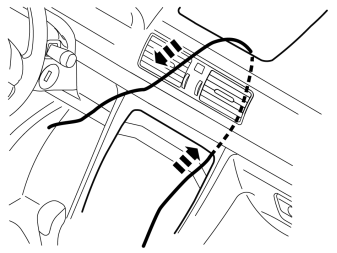

Примечание: Кабельный жгут всегда следует прокладывать с правой стороны туннельной консоли и центральной консоли вверх до проема для решетки динамика на автомобилях с лево- и правосторонним управлением.

  • Подготовить длинный кабельный жгут. Проложить конец кабеля с малым разъемом с правой стороны в центральной консоли, затем вывести кабель вверх и наружу через проем для решетки динамика/консоли решетки динамика.

IMG-280127

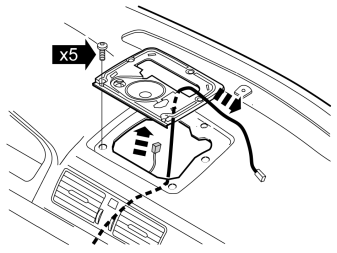

  • Подсоединить разъем к динамику. Проложить кабель до установочного гнезда, вставив его в большее отверстие в консоли динамика.
  • Закрепить консоль, используя пять прилагаемых винтов.

IMG-280128

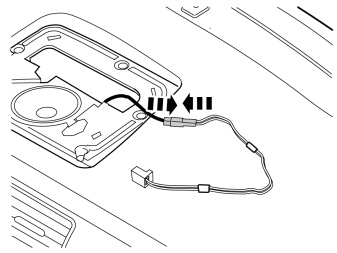

  • Взять короткий соединительный кабель (В) из комплекта и присоединить его к вновь проложенному кабельному жгуту.
  • Обернуть меньший пенопластовый кусок вокруг контактных разъемов.

IMG-280129

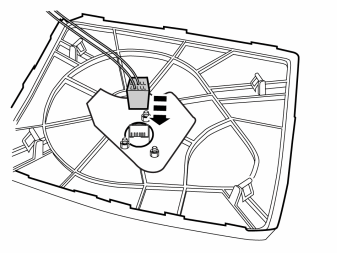

  • Подготовить решетку динамика с держателем. Подсоединить контактный разъем к держателю.

IMG-280130

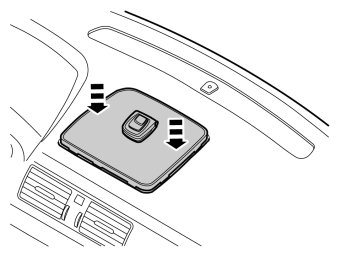

  • Ввести кабель сквозь отверстие в динамике/консоли, насадить решетку динамика и прижать ее.

IMG-268605

  • Вынуть модуль управления и жгут проводов (D) из набора. Подсоединить жгут проводов к модулю управления.

IMG-268606

  • Закрепить жгут проводов на модуле управления с помощью кабельной стяжки.

IMG-268607

  • Отогнуть вверх левое крепление модуля управления.

Примечание: Пункты 36-38 выполняются в зеркальном отражении для автомобилей с правосторонним управлением.

IMG-268608

  • Взять пенопласт из набора и разрезать посередине. Установить одну часть на правое крепление модуля управления.

IMG-268609

  • Закрепить кусок пенопласта так, чтобы закрыть наполовину верхний край и наполовину боковой край.

Применяется к автомобилям с левосторонним управлением

IMG-268610

  • Отогнуть напольный коврик справа от туннельной консоли.
  • Установить модуль управления между напольным ковриком и изоляцией. Правое крепление модуля управления должно оказаться под воздуховодом.

Применяется к автомобилям с правосторонним управлением

IMG-272696

  • Отогнуть напольный коврик слева от туннельной консоли.
  • Установить модуль управления между напольным ковриком и изоляцией. Левое крепление модуля управления должно оказаться под воздуховодом.

Относится ко всем моделям

Иллюстрация A
IMG-268611

  • Вынуть из набора жгут проводов (D).

Иллюстрация B
IMG-268621

  • Протянуть контактный разъем к модулю управления.

IMG-268622

  • Подсоедините контактный разъем (1) к модулю управления.

IMG-319503

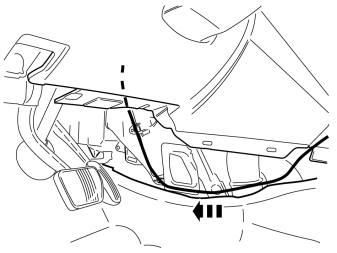

  • Протянуть контактные разъемы (2) сбоку от центральной консоли.

Пункты 44-48 относятся к подсоединению USB/iPod-плеера, устанавливаемому в перчаточном ящике

R8802764

  • Открутить девять винтов, вытянуть перчаточный ящик и отсоединить контактный разъем.

IMG-268625

  • Снаружи на торце перчаточного ящика нанести разметку, как показано на рисунке.
  • Предварительно просверлите, используя сверло Ø 2,5 мм (3/32").
  • Высверлить отверстие. Используйте кольцевую пилу Ø30 mm (1 3/16").
  • Снять заусенцы с краев отверстия.

IMG-268627

  • Протянуть провод для USB/iPod под напольным ковриком снаружи вдоль туннельной консоли.

IMG-268628

  • Протянуть провод через просверленное отверстие.
  • Протянуть провод через резиновую втулку, которую закрепите в отверстии. Провод должен выступать прим. на 250 мм.

IMG-278623

  • Закрепите провод с помощью кабельной стяжки на крепежном ушке успокоительной пружины.
  • Установить на место перчаточный ящик.

Пункты 49-57 относятся к подсоединению USB/iPod-плеера, устанавливаемому в отделении для компакт-дисков под подлокотником.

IMG-238927

  • Потянуть за ручку, сдвинуть назад и снять туннельный отсек.

R8503994

  • Снять крышку. Она не должна больше использоваться.

IMG-268629

  • Снять два винта и контактную плату.

IMG-268631

  • На передней стороне отделения для компакт-дисков нанести разметку, как показано на рисунке.
  • Предварительно просверлите, используя сверло Ø 2,5 мм (3/32").
  • Высверлить отверстие. Используйте кольцевую пилу Ø30 mm (1 3/16").
  • Снимите заусенцы с краев отверстия.

IMG-268632

Относится к автомобилям, у которых в днище туннельного отсека отсутствует отверстие.

  • На нижней стороне туннельного отсека нанести разметку, как показано на рисунке.
  • Предварительно просверлите, используя сверло Ø 2,5 мм (3/32").
  • Высверлить отверстие. Используйте кольцевую пилу диаметром Ø 30 мм (1 3/16").
  • Снимите заусенцы с краев отверстия.

IMG-268633

  • На ручке открытия туннельного отсека нанести разметку, как показано на рисунке.
  • Предварительно просверлите, используя сверло Ø 2,5 мм (3/32").
  • Высверлить отверстия, используя сверло Ø 6 мм (15/64").

IMG-268634

  • Взять из набора две заглушки и два винта. Установите заглушки в отверстия в ручке.

IMG-268635

  • Протянуть провод для USB/iPod от модуля управления вверх из задней части туннельной консоли.

IMG-268636

  • Протянуть провод через просверленные отверстия.
  • Протянуть провод через резиновую втулку, которую закрепите в отверстии. Провод должен выступать прим. на 200 мм.
  • Установить на место контактную плату.
  • Установить на место туннельный отсек, а излишек длины провода разместить под отсеком.

Относится ко всем моделям

R8504175

  • Снять защитные крышки и винты с опорной ручки, расположенной на передней стойке.

IMG-241301

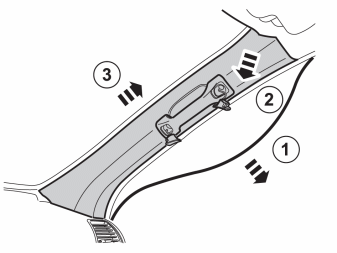

  • Снять уплотнительную прокладку (1) с двери около передней стойки.
  • Снять панель передней стойки. Начните с верхнего края, а затем потяните вверх.

IMG-250288

  • Из набора подготовить микрофон и пенопластовую ленту длиной 700 мм.
  • Закрепить пенопластовую ленту на проводе, начиная на расстоянии 90 мм от микрофона.

IMG-284125

  • Очистить микрофон и потолочную панель на участке, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую ткань. Вытирайте осторожно, не трите.
  • Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

  • Снимите защитную пленку на одной стороне ленты-липучки и прижмите ее на микрофон.

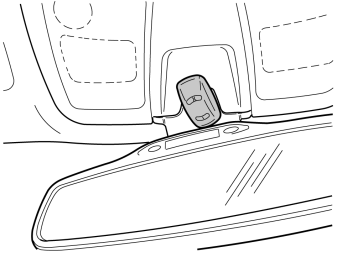

IMG-250289

  • Удалить другую защитную пленку с липкой ленты. Установить на место микрофон и прижать.

Примечание: Микрофон следует направить на водителя. Проверьте, чтобы он не мешал регулировке зеркала заднего вида.

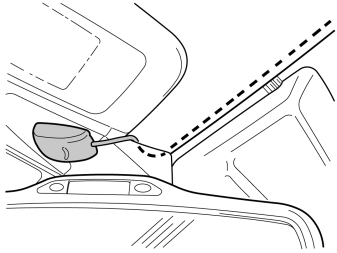

IMG-250290

  • Протянуть провод микрофона под креплением зеркала заднего вида и внутри обивки потолка. Заправляйте провод с помощью фальцножа.

IMG-240989

  • Осторожно оттянуть вниз обивку потолка и протянуть провод над обивкой к передней стойке.

IMG-240992

  • Протянуть провод вниз вдоль передней стойки в сторону приборной панели.
  • Разрезать два куска пенопластовой ленты размером 100 х 50 мм посередине.
  • Закрепить провод на передней стойке пенопластовой лентой.

Осторожно: Противоударный занавес расположен под обивкой передней стойки. Следите за тем, чтобы провод не проходил по занавесу.

IMG-250291

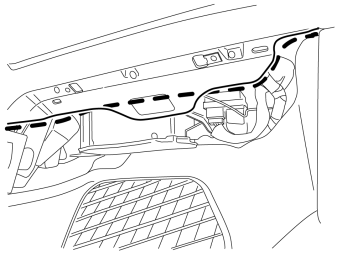

  • Разрезать один кусок пенопластовой ленты размером 100 х 50 мм посередине.
  • Закрепить провод в нескольких местах лентой на теплопакете.
  • Протянуть провод дальше к центральной консоли.

IMG-241311

  • Из набора подготовить панель управления и пенопластовую ленту длиной 700 мм.
  • Закрепить пенопластовую ленту на проводе, начиная на расстоянии 70 мм от панели управления.

IMG-284183

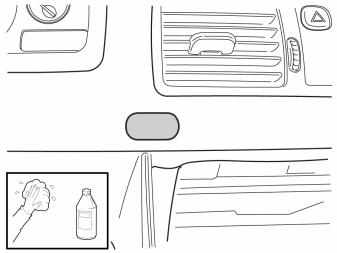

  • Очистите участок приборной панели, как показано на рисунке, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку. Вытирайте осторожно, не трите.
  • Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

Только автомобили с правосторонним управлением

IMG-243061

  • Поместите проводку панели управления в паз, как показано на рисунке.

Относится ко всем моделям

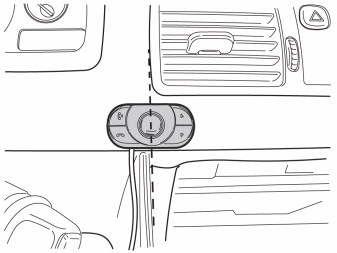

IMG-241313

  • Снять защитную пленку с ленты, расположенной на задней стороне панели управления.
  • Расположите правильно и, прижав, закрепите панель управления на приборной панели.

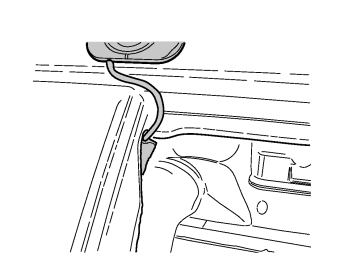

IMG-250292

  • Протянуть провод к проему в центральной консоли. Провод следует расположить у верхнего края проема прим. в 10 мм от угла.

IMG-250303

  • Подготовить модуль управления и жгут проводов (Е) из набора.
  1. Подсоединить контактный разъем.
  2. Застопорьте защелку.

Применяется к автомобилям с правосторонним управлением:

  • Пункты 72-77 не следует зеркально отражать.

IMG-250304

  • Очистить модуль управления изопропанолом, как показано на рисунке.

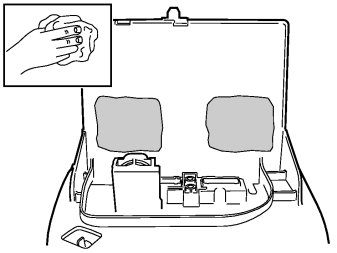

IMG-250305

  • Очистить снизу участок демонтированного блока радио/климатической установки изопропанолом, как показано на рисунке.

IMG-218982

  • Взять липкую ленту и разрезать два куска одинаковой длины.
  • Соединить эти куски.
  • Вновь разрезать на два куска одинаковой длины.

IMG-250306

  • Снять защитную пленку с одной стороны соединенной вдвойне липучей ленты.
  • Наложить липучую ленту на модуль управления и прижать вместе.

IMG-250307

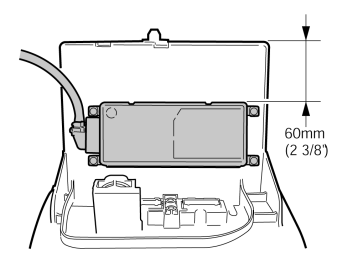

  • Снять другую защитную пленку с липкой ленты, расположить правильно модуль управления на консоли, как показано на рисунке. Надавите на модуль управления, чтобы закрепить ленту.

IMG-239782

  • Из набора взять реле, два куска пенопластовой ленты и жгут проводов (F).
  • Подсоединить контактные разъемы от жгута проводки к реле.
  • Обмотайте куски ленты из пеноматериала вокруг реле.

IMG-319904

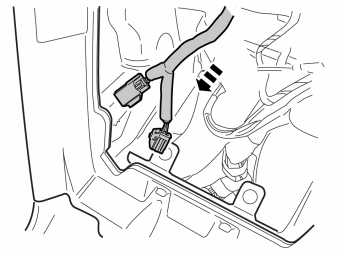

  • Протянуть два контактных разъема через центральную консоль и наружу с задней стороны.

IMG-319905

  • Протянуть жгут проводов сбоку от центральной консоли.

IMG-241303

  • Найдите 4-полюсный, серый, предварительно протянутый контактный разъем электропитания. Он закреплен лентой на крупном жгуте проводов под панелью приборов.

Примечание: В некоторых вариантах предварительно протянутый контактный разъем уже подсоединен.

IMG-319923

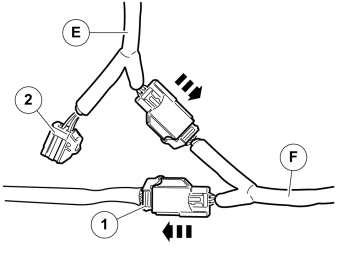

  • Подсоединить жгут проводов (F) к протянутому контактному разъему (1).
  • Подсоединить жгут проводов (Е) к протянутому жгуту проводов (F).
  • Оберните отрезанной пенопластовой лентой подсоединенные контактные разъемы.
  • Установить контактный разъем (2) на имеющемся жгуте проводки автомобиля с помощью ленточного зажима.

Примечание: Когда протянутый контактный разъем уже подсоединен, разъедините его и затем подсоедините оба контактных разъема от нового жгута проводов.

IMG-268624

  • Излишки длины поместить под напольным ковриком.

IMG-250308

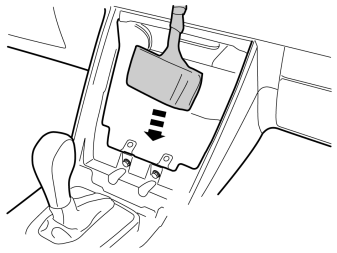

  • Установить реле со жгутом проводов у заднего края проема в центральной консоли.

IMG-239778

  • Подсоединить контактные разъемы для системы bluetooth:
  1. жгут проводки электропитания
  2. микрофон
  3. панель управления
  • Взять одну из отрезанных частей ленты из пеноматериала и обмотать вокруг контактных разъемов.

IMG-250309

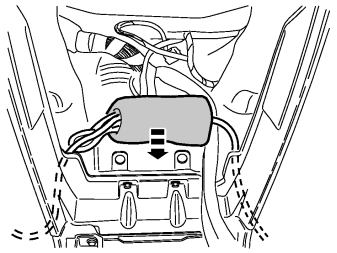

  • Обернуть одну из отрезанных частей пенопластовой ленты вокруг контактных разъемов.
  • Поместите контактные разъемы и излишки длины проводов внизу центральной консоли. Убедитесь, что они не трутся о металлические края консоли.

IMG-250310

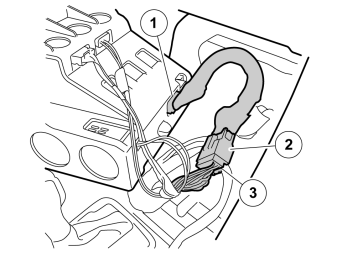

  • Подсоединить серый контактный разъем (1) в новом жгуте проводки (F) к соответствующему разъему в медиапроигрывателе.
  • Подсоединить контактный разъем (2) в новом жгуте проводки (F) к контактному разъему (3), который был отсоединен от медиапроигрывателя.
  • Взять одну из отрезанных частей ленты из пеноматериала и обмотать вокруг контактных разъемов (2) и (3).

IMG-280124

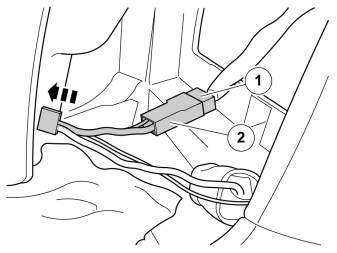

  • Подключить разъем (1), отсоединенный от выхода 12 В к розетке (2) на проложенном жгуте проводов (А).
  • Подключить оставшийся разъем к розетке 12 В.

IMG-280131

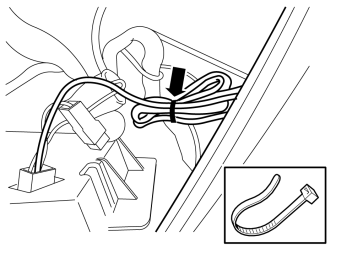

  • Уложить лишнюю часть кабеля в нижнюю часть центральной консоли.
  • Подвязать кабель, используя кабельную стяжку.

IMG-268620

  • Подсоединить контактный разъем, который был отсоединен от медиапроигрывателя, к контактному разъему на новом жгуте проводов (С).
  • Взять ленту из пеноматериала из комплекта и разрезать посредине.
  • Обернуть отрезанной пенопластовой лентой контактные разъемы.
  • Подсоединить другой контактный разъем к медиапроигрывателю.

R8504268

  • Подсоединить оставшиеся контактные разъемы
  • Установить на место блок радио/климатической установки. Для этого сначала навесить и закрепить верхний край. Затем надавите вверх и наклоните внутрь нижнюю часть. Проверьте, чтобы при этом провод панели управления оказался установлен правильно, см. рис. 71.
  • Если не удается установить нижний край блока радио/климатической установки, убедитесь, что ни один из проводов не зажат.
  • Установите винты на место.
  • Установите на место снятые детали в обратном порядке.

IMG-242267

  • Поверните ключ зажигания в положение II.
  • Присоедините на место отрицательный провод аккумуляторной батареи

IMG-242268

  • Загрузить программное обеспечение для музыкального интерфейса USB и iPod® согласно технической информации в VIDA.

Проверьте функцию для системы Bluetooth согласно следующему:

IMG-280469

  • Поверните ключ зажигания в положение I.
  • Включите радиоприемник. Подождите 20 секунд.

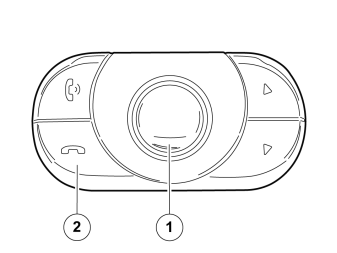

  • Проверить, чтобы светилась панель управления Bluetooth. Нажать на круглую кнопку (81) посередине панели управления. Радиоприемник при этом замолчит, и появится голосовое сообщение.
  • Нажмите на кнопку (2) с красной телефонной трубкой. Голос должен пропасть, и должен вернуться звук радиоприемника.

Обсуждение и оценка

0

Пока нет комментариев. Будьте первым.
