Комбинация приборов (1991, 1992)

Комбинация приборов, различные изготовители

Комбинации приборов могут быть двух типов: VDO и Yazaki. Их наиболее просто различить по счетчику расстояния. См. рисунок.В 760/960 1988- используется только Yazaki.

Примечание: Если последняя цифра счетчика расстояния красного цвета, это означает, что производилась замена спидометра. Это обязательно должно быть зарегистрировано в Сервисной и гарантийной книжке автомобиля.

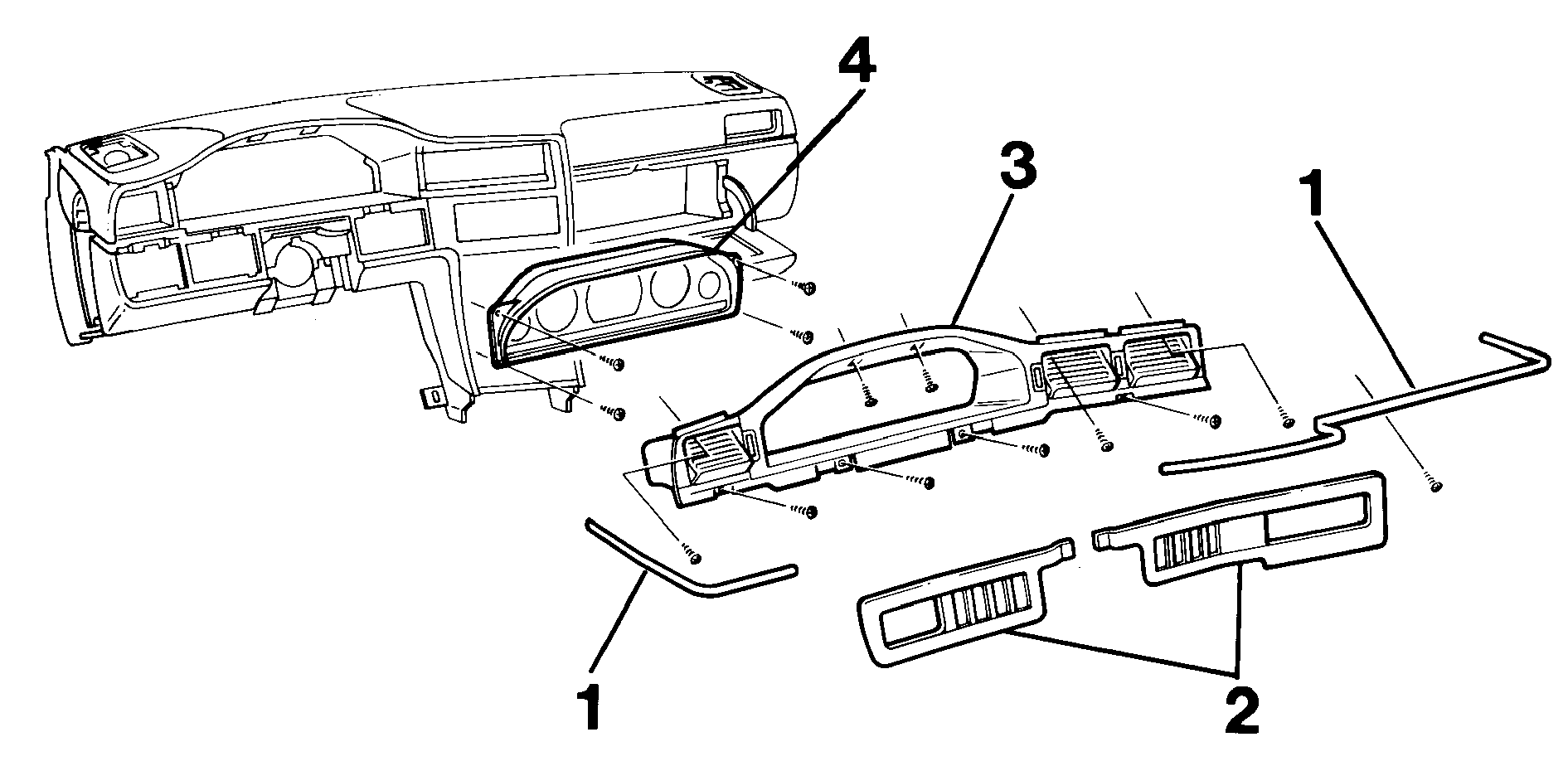

Комбинация приборов, замена 760/960 1988-1994

• Отсоедините отрицательный провод от аккумуляторной батареи
• Снимите облицовочные полоски (1), стараясь не повредить поверхности. Не забудьте вывернуть винт крепления более длинного молдинга.
• Снимите панели переключателей (2)
• Снимите с воздушного канала решетку, повернув ее в крайнее верхнее положение и вытянув пальцами нижнюю часть.
• Выверните винты крышки (3)
• Приподнимите комбинацию приборов. Разъедините разъемы и выньте комбинацию приборов.
• Установите в обратном порядке.

Комбинация приборов, замена 960, 1995-

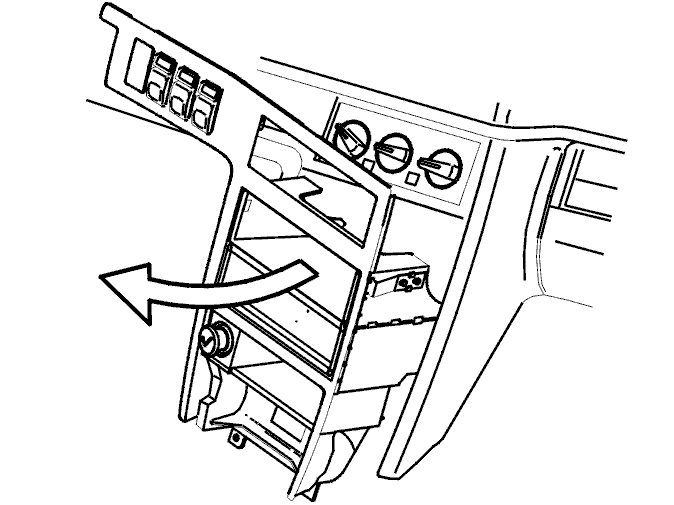

Снимите комбинацию приборов согласно замена 760/960 1988-1994.Единственным отличием является наличие центральной панели, см. рисунок.Демонтаж панелей описан в Руководстве по ремонту: Раздел 8 (82-86, 88), Внутренние элементы, внешние элементы, 700/900, 1982, TP 8202131.

Реостат, замена

• Замените комбинацию приборов согласно замена.

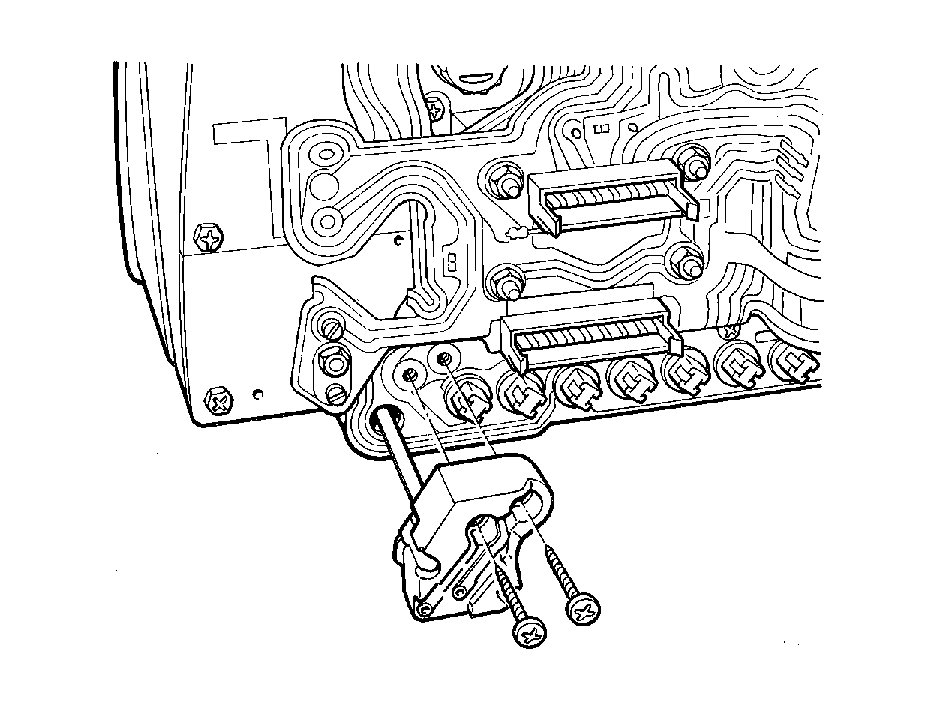

Реостат VDO, замена 1982-1983

• Выверните два винта крепления реостата
• Снимите реостат
• Замените
• Установите в обратном порядке.

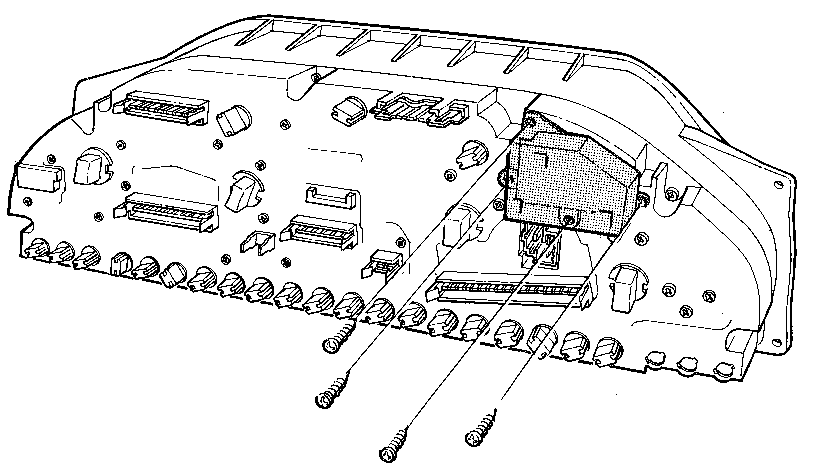

Реостат Yazaki, замена 760 /960 1988-1994 940 1991-1994

• Выверните четыре винта крепления реостата
• Снимите реостат
• Замените
• Установите в обратном порядке.
• Проверьте.

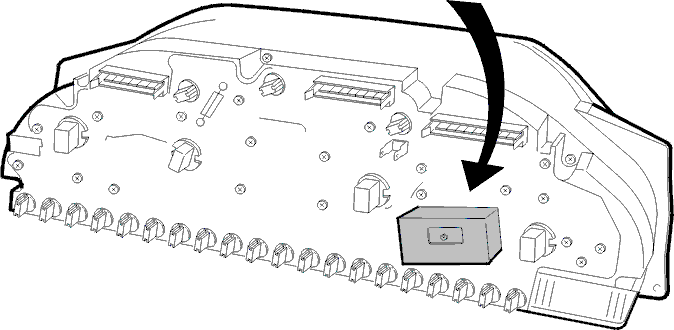

Реостат Yazaki, замена 940/960 1995-

• -Выверните шесть винтов крепления реостата. Винты в верхней части крышки реостата выворачивать не нужно
• Снимите реостат
• Замените
• Установите в обратном порядке.
• Проверьте.

Гибкая печатная плата комбинации приборов, замена

Снимите комбинацию приборов согласно замена.

Печатная плата комбинации приборов VDO, замена 1982-1983

• Снимите все патроны ламп
• Снимите реостат согласно замена 960, 1995-.
• С помощью отвертки аккуратно подденьте держатели разъемов
• Отверните все винты и гайки крепления печатной платы.
• Снимите крышку разъема и пломбу спидометра
• Аккуратно вытягивая обжатые выводы, отсоедините печатную плату от задней панели.
• Снимите гибкую печатную плату

• Замените
• Установите в обратном порядке. Вставьте новое уплотнение. Затяните все винты
• Проверьте.

Печатная плата комбинации приборов Yazaki, замена

Перед заменой печатной платы убедитесь в том, что между винтами и платой отсутствуют следы коррозии, а также в том, что винты надежно затянуты.

• Выверните винты по одному и аккуратно зачистите поверхность платы под винтами до металла
• Поставьте винты на место и затяните
• Соедините разъемы и убедитесь, что все приборы работают нормально.

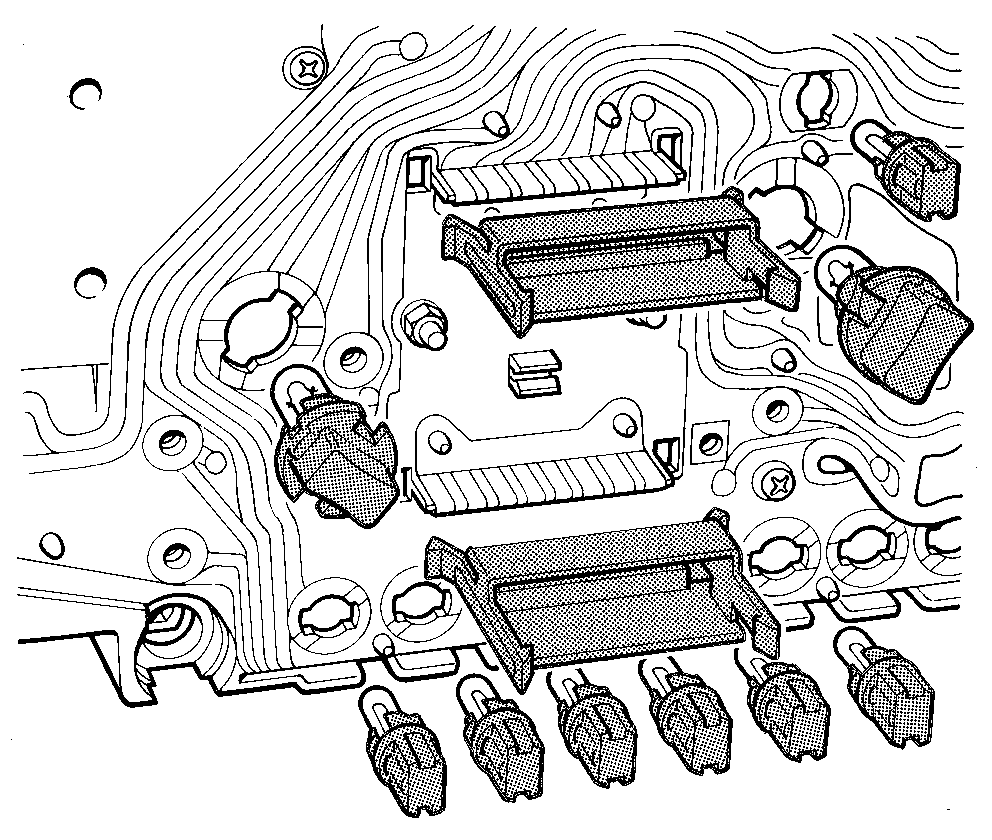

Печатная плата комбинации приборов Yazaki, замена, 760/960 1988-1994

• Убедитесь в отсутствии следов коррозии между винтами и печатной платой согласно замена.
• Снимите держатели печатной платы в верхнем разъеме
• Снимите все патроны ламп
• Снимите реостат согласно замена 760 /960 1988-1994 940 1991-1994.
• С помощью отвертки аккуратно отожмите держатели разъемов.

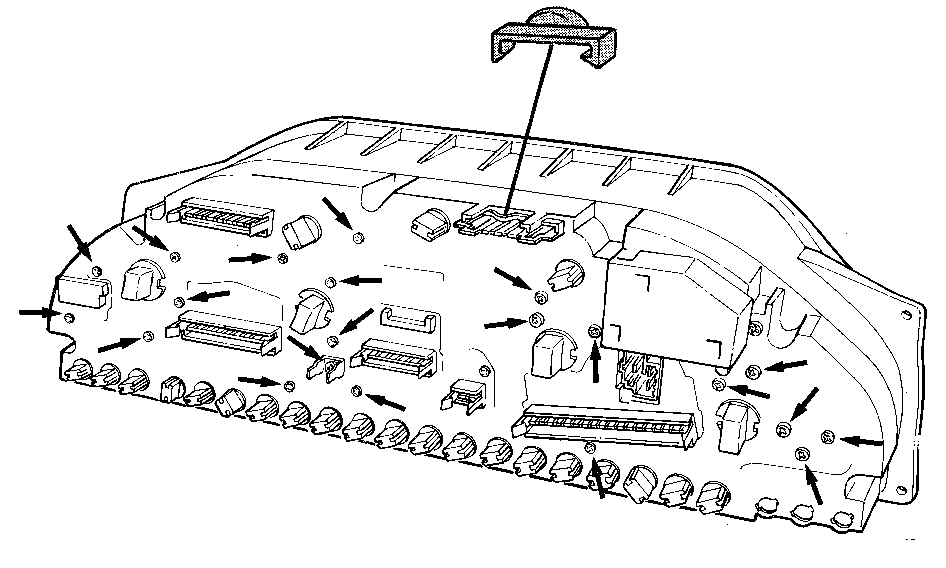

• Выверните все винты крепления печатной платы. См. рисунок.

Примечание: Все приборы освобождаются одновременно.

• Снимите печатную плату
• Замените
• Установите в обратном порядке. Затяните все винты.
• Проверьте.

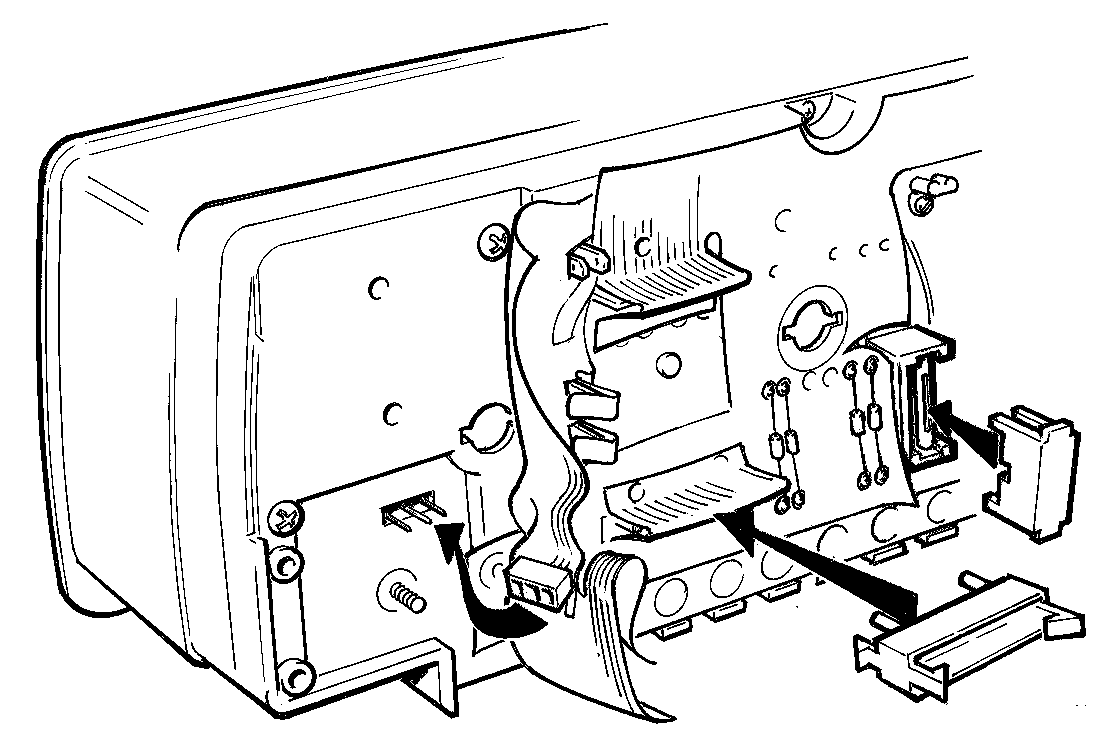

Печатная плата Yazaki, замена 940/960 1995-

• Убедитесь в отсутствии следов коррозии между винтами и печатной платой согласно замена.
• Снимите заднюю панель и кожух, вывернув показанные винты.
• Снимите все патроны ламп
• Снимите реостат согласно замена 760 /960 1988-1994 940 1991-1994.

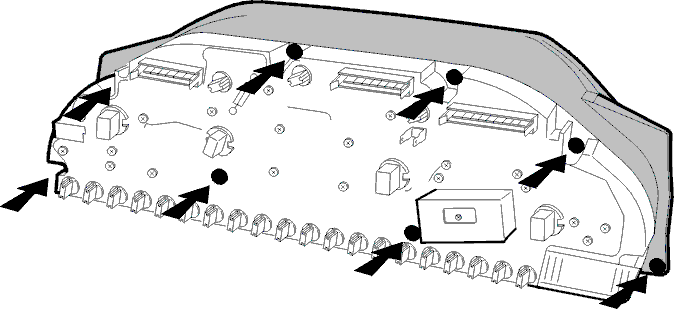

• Выверните все винты крепления печатной платы.

Примечание: Все приборы освобождаются одновременно.

• Снимите печатную плату
• Замените
• Установите в обратном порядке. Затяните все гайки.
• Проверьте.

Плавкая перемычка комбинации приборов, замена

• Снимите комбинацию приборов согласно замена 760 /960 1988-1994 940 1991-1994

Комбинация приборов Yazaki, замена 1985-1988

• Выверните винты задней панели печатной платы, см. рисунок. См. рисунок.
• Снимите заднюю панель печатной платы
• Замените
• Установите в обратном порядке.
• Проверьте.

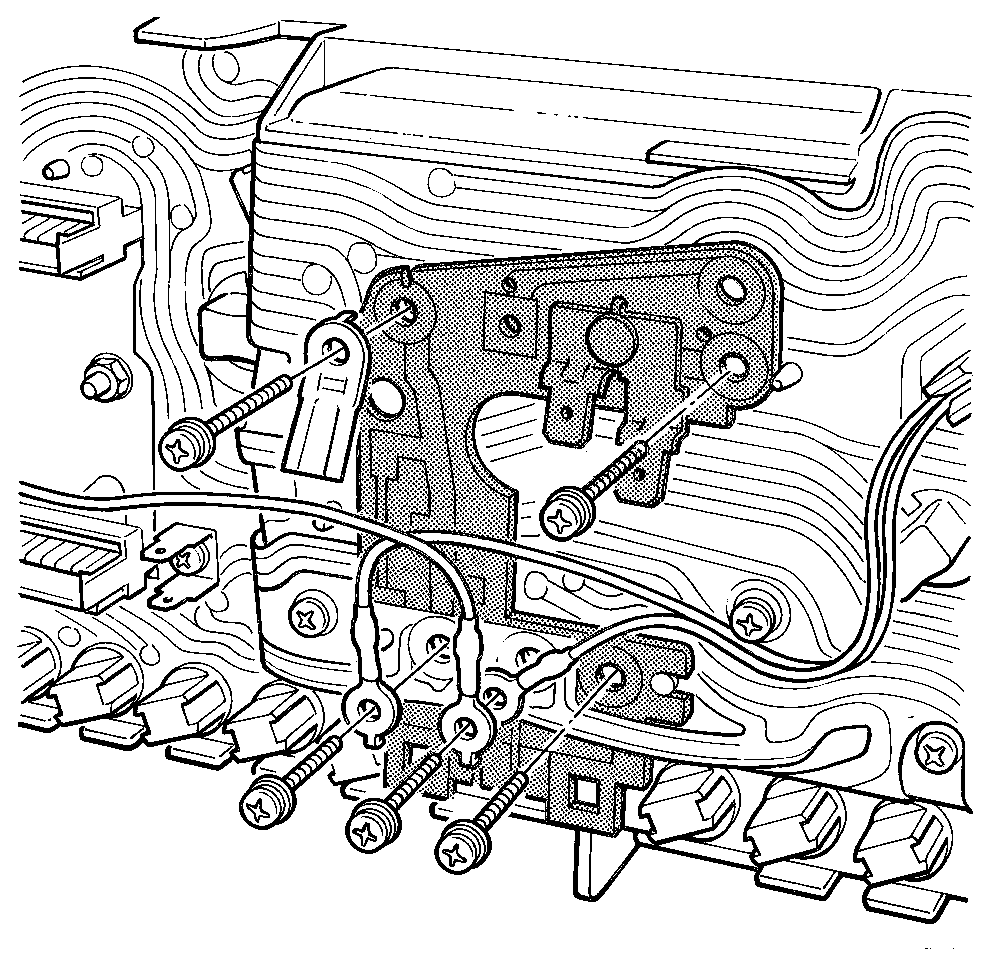

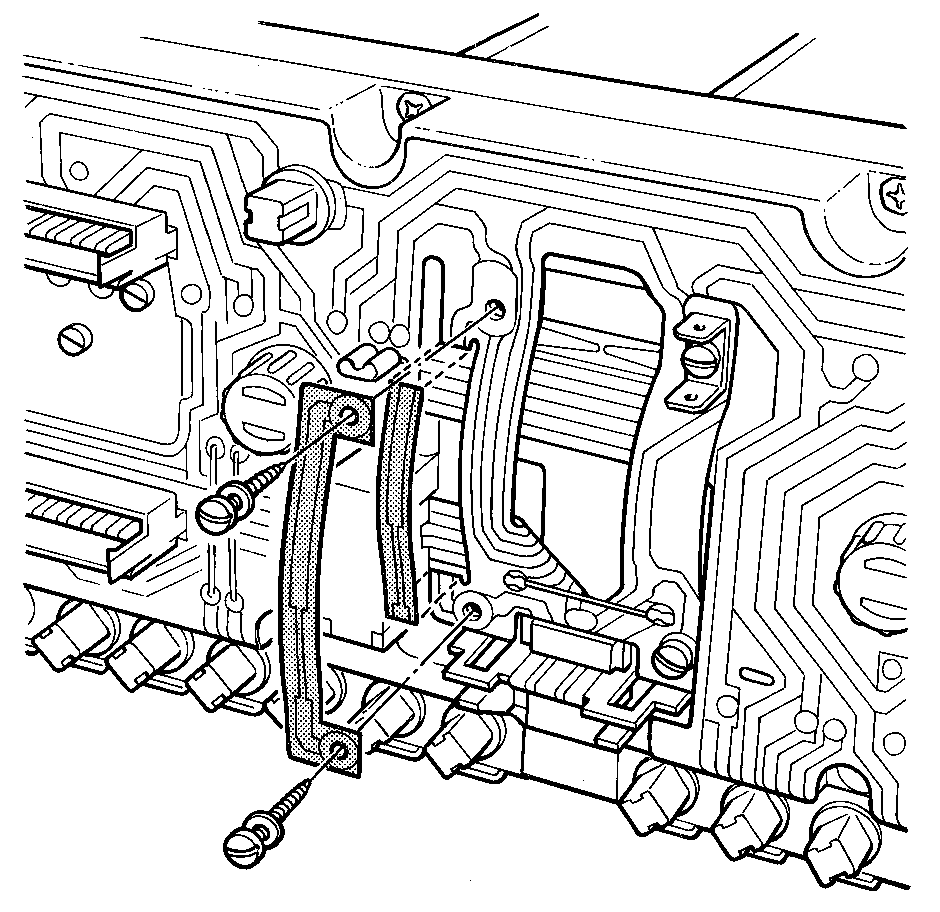

Комбинация приборов VDO, замена

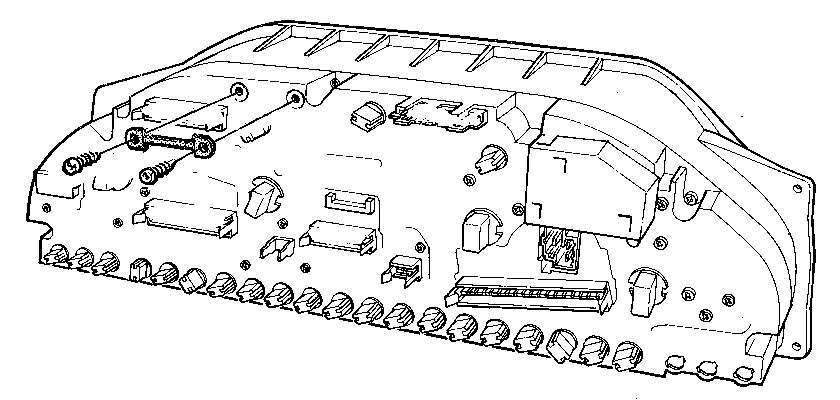

• Выверните два винта
• Снимите плавкую перемычку, см. рисунок. См. рисунок.
• Закрепите новую плавкую перемычку с помощью двух винтов из комплекта, номер детали 1362498-6.
• Установите в обратном порядке.
• Проверьте.

Предохранитель комбинации приборов Yazaki, замена 760/960 1988-1994

• Закрепите новую полосу предохранителя с помощью двух винтов из комплекта, номер детали 1398491-9.
• Соберите в обратном порядке
• Проверьте.

960 1995-

Замените согласно замена 760/960
1988-1994.
