Код шасси (1)

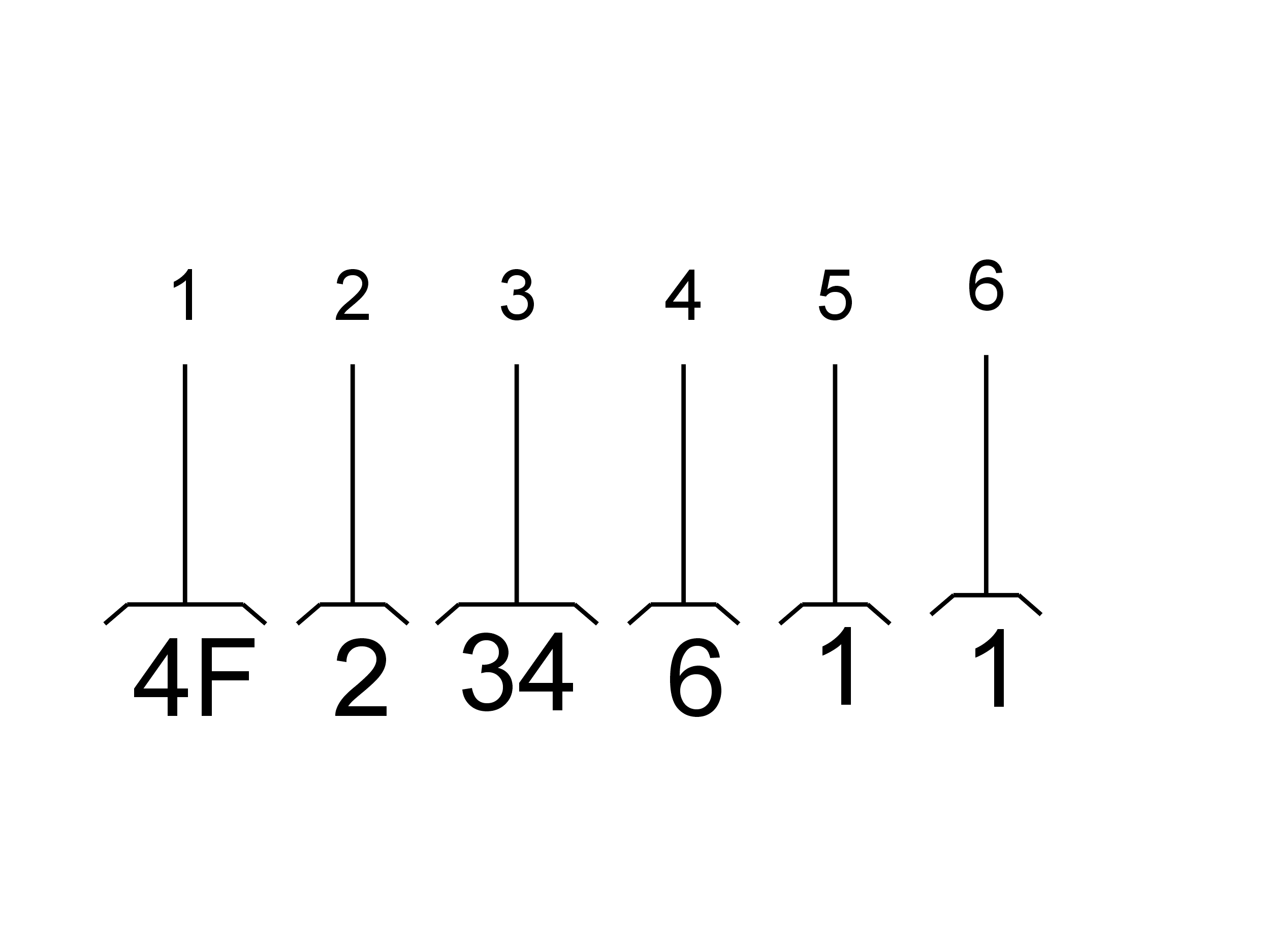

Код шасси -2003 расшифровывается следующим образом:

M8101620

Пружинная стойка, передняяАмортизатор, передний
Стабилизатор поперечной устойчивости, передний
Пружина, задняяАмортизатор, задний
Стабилизатор поперечной устойчивости, задний
Вспомогательная пружина, передняя
Вспомогательная пружина, задняя.

Код шасси1	Пружинная стойкаУзел	Комбинированная пружина / амортизатор
Пружина, передняя	Амортизатор, передний
4L	-	9465464	8667248
2L	86 23 803	94 92 464	94 92 564
2M	86 24 623	94 92 226	86 24 604
2M	86 24 624	94 92 226	86 24 604
2N	86 24 625	94 92 227	86 24 604
2N	86 24 626	94 92 227	86 24 604
2P	86 24 627	94 65 464	86 24 604
2P	86 24 628	94 65 464	86 24 604
2R	86 34 003	86 24 883	86 24 604
2R	86 34 004	86 24 883	86 24 604
2S	86 34 005	94 65 472	86 24 604
2U	86 34 006	86 24 883	94 92 564
2U	86 34 145	86 24 883	94 92 564
2V	94 92 487	94 92 226	94 92 564
2X	94 92 488	94 92 226	94 92 568
2Y	94 92 493	94 92 227	94 92 568
2Z	86 23 806	94 65 464	94 92 568
3A	86 34 036	94 65 472	94 92 568
3В	86 34 034	86 24 883	94 92 568
2X	94 92 505	94 92 226	94 92 568
3В	86 34 035	86 24 883	94 92 568
2Y	94 92 506	94 92 227	94 92 568
2Z	86 23 807	94 65 464	94 92 568
3C	86 34 397	86 34 328	94 92564
3C	86 34 330	86 34 328	94 92564
3D	86 34 331	86 34 329	94 92 564
3D	86 34 332	86 34 329	94 92 564
3E	86 34 044	94 65 472	94 92 564
3E	86 34 045	94 65 472	94 92 564
1W	86 34 461	94 92 227	94 92 564
1W	86 34 466	94 92 227	94 92 564
2L	86 34 468	94 92 464	94 92 564
2M	86 34 486	94 92 226	86 24 604
2M	86 34 487	94 92 226	86 24 604
2N	86 34 488	94 92 227	86 24 604
2N	86 34 491	94 92 227	86 24 604
2P	86 34 492	94 65 464	86 24 604
2P	86 34 494	94 65 464	86 24 604
2R	86 34 498	86 24 883	86 24 604
2R	86 34 499	86 24 883	86 24 604
2S	86 34 500	94 65 472	86 24 604
2U	86 34 502	86 24 883	94 92 564
3C	86 34 503	86 34 328	94 92 564
3C	86 34 504	86 34 328	94 92 564
3D	86 34 505	86 34 329	94 92 564
3D	86 34 506	86 34 329	94 92 564
2U	86 34 507	86 24 883	94 92 564
3E	86 34 508	94 65 472	94 92 564
3E	86 34 509	94 65 472	94 92 564
2V	86 34 511	94 92 226	94 92 564
2Y	86 34 513	94 92 227	94 92 568
2X	86 34 512	94 92 226	94 92 568
2Z	86 34 514	94 65 464	94 92 568
3A	86 34 515	94 65 472	94 92 568
3В	86 34 516	86 24 883	94 92 568
2X	86 34 517	94 92 226	94 92 568
3В	86 34 518	86 24 883	94 92 568
2Y	86 34 519	94 92 227	94 92 568
2Z	86 34 520	94 65 464	94 92 568
2A	86 34 462	94 92 224	94 92 564
2B	86 34 463	94 92 228	94 92564
1T	86 34 464	94 92 179	94 92 564
1F	86 34 465	94 92 178	94 92 564
1W	86 34 466	94 92 227	94 92 564
2A	86 34 467	94 92 224	94 92 564
2B	86 34 469	94 92 228	94 92 564
1F	86 34 470	94 92 178	94 92 564
1S	86 34 471	94 92 223	94 92 567
1X	86 34 472	94 92 226	94 92 564
1T	86 34 473	94 92 179	94 92 564
2D	86 34 474	94 92 227	94 92 566
2E	86 34 475	94 92 224	94 92 566
2F	86 34 476	94 92 228	94 92 566
1P	86 34 477	94 92 221	94 92 564
2G	86 34 478	94 92 179	94 92 566
2H	86 34 479	94 92 178	94 92 566
2J	86 34 480	94 92 227	94 92 566
1B	86 34 481	94 92 220	94 92 567
2E	86 34 482	94 92 224	94 92 566
2F	86 34 483	94 92 228	94 92 566
2H	86 34 484	94 92 178	94 92 566
1Z	86 34 485	94 92 222	94 92 567
1U	86 34 489	94 92 221	94 92 564
2K	86 34 490	94 92 226	94 92 566
2G	86 34 493	94 92 179	94 92 566
1V	86 34 495	94 92 220	94 92 567
1Z	86 34 496	94 92 222	94 92 567
1H	86 34 497	94 92 180	94 92 567
1H	86 34 510	94 92 180	94 92 567
8C	94 87 955	86 34 329	86 24 604
4C	86 34 922	94 61 950	94 92 568
4A	86 34 809	94 65 464	94 92 564
4В	86 34 804	94 61 950	94 92 564
2T	86 34 803	94 61 950	86 24 604
4В	94 87 907	94 61 950	94 92 564
3E	94 87 908	94 65 472	94 92 564
2S	94 87 911	94 65 472	86 24 604
8C	94 87 955	86 24 604	86 24 604

Код шасси2	Стабилизатор поперечной устойчивости, передний	Цвет отметки
1	92 00 443	Оранжевый
2	94 61 889	Желтый
3	94 92 040	Белый
4	94 61 483	Синий
Х	9492039	23,5 мм

Код шасси3	Задний мост
Пружина, задняя	Цвет	Амортизатор, задний
34	86 34 018	94 92 148	2 Зеленый	94 61 729
33	86 34 026	86 24 884	Зеленый	94 61 729
35	92 00316	94 61 493	Синий	94 85 026
27	86 34 025	86 24 884	Зеленый	86 24 605
27	86 34 027	86 24 884	Зеленый	86 24 605
28	86 34 028	86 24 884	Зеленый	94 61 278
28	86 34 029	86 24 884	Зеленый	94 61 278
29	86 34 032	94 92 148	2 Зеленый	94 61 278
30	86 23801	94 61 493	Синий	94 92 965
29	94 92 529	94 92 148	Зеленый	94 61 278
30	86 23 802	94 61 493	Синий	94 92 965
31	86 34 022	94 92 148	2 Зеленый	86 24 605
27	86 34 023	86 24 884	Зеленый	86 24 605
31	86 34 024	94 92 148	Зеленый	86 24 605
32	86 24 655	94 61 493	Синий	86 24 606
32	86 24 656	94 61 493	Синий	86 24 606
32	86 24 657	94 61 493	Синий	86 24 606
70	-	9173810	Коричневый	8646803

Код шасси4	Стабилизатор поперечной устойчивости, задний
6	91 73 811
2	91 73 810

Код шасси5	Вспомогательная пружина, передняя
1	91 91 383
3	86 72 087

Код шасси6	Вспомогательная пружина, задняя
1	91 57 115

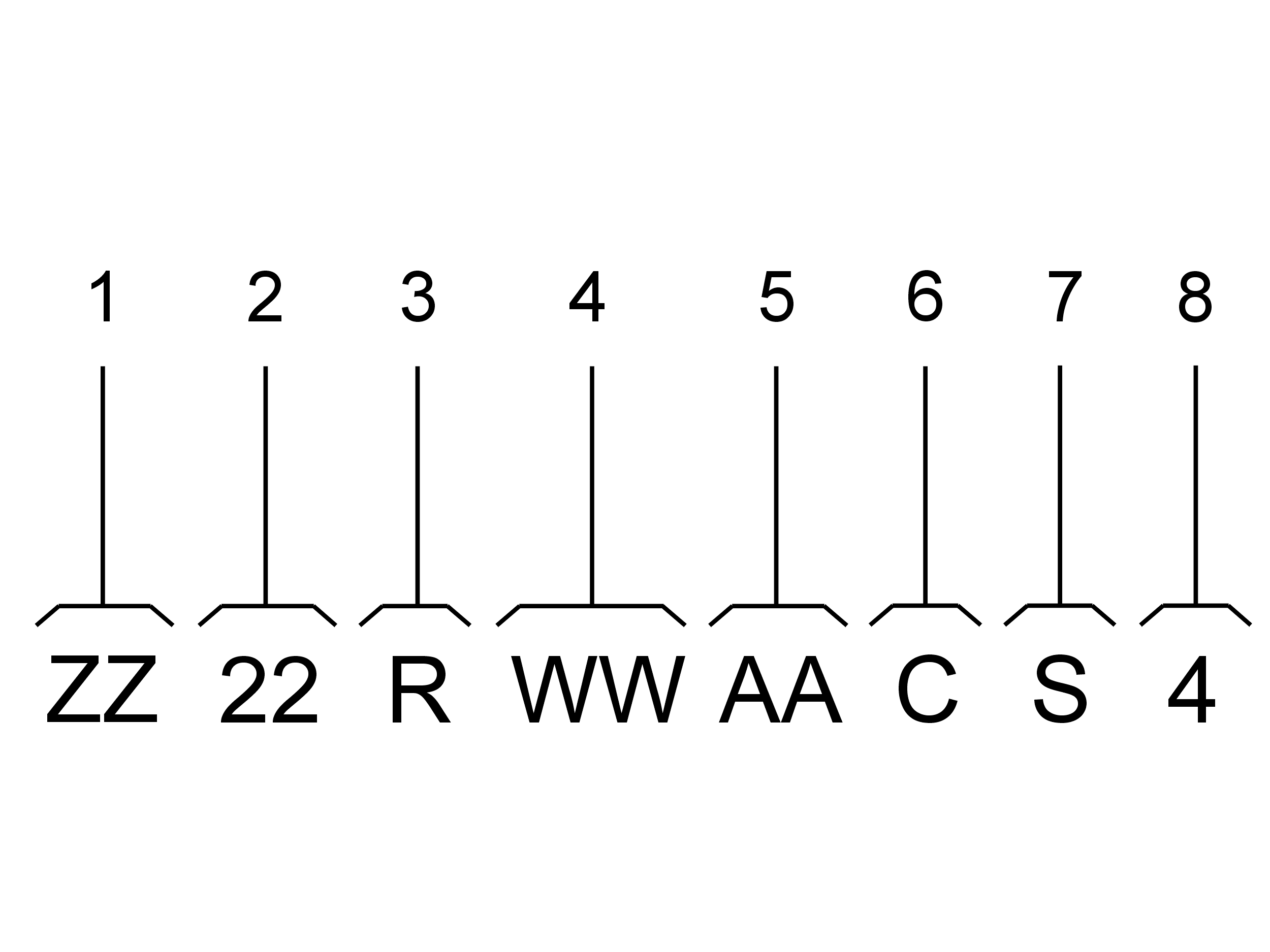

Код шасси 2003- расшифровывается следующим образом:

R8101938

Пружина, передняя
Амортизатор, передний
Стабилизатор поперечной устойчивости, передний
Пружина, задняя
Амортизатор, задний
Стабилизатор поперечной устойчивости, задний
Вспомогательная пружина, передняя
Вспомогательная пружина, задняя.

1 Пружина, передняя

Код шасси	Пружина, передняя	Цвет отметки	Примечания
11	8624883	2 коричневый
12	8634328	1 сиреневый
13	8634329	2 сиреневый	XC70
14	8634376	3 оранжевый	XC70
15	8634377	2 оранжевый	XC70
16	8634378	1 оранжевый
17	8672212	2 зеленый
18	9465464	1 коричневый
19	9465472	3 коричневый
20	9461950	3 белый

21	9492178	2 синий	V70 полноприводные, "Четыре С""Четыре С" Активное шасси
25	9492226	1 белый
26	9492227	2 белый
27	9492228	1 синий	S60 полноприводные, "Четыре С"
28	30639016	3 зеленый
29	30639173	1 оранжевый
30	30639212	3 сиреневый
31	30648138	1 белый + 1 синий	XC90 легкий
32	30648139	1 белый + 1 зеленый	XC90 средний
33	30648140	1 белый + 1 красный	XC90 тяжелый

2 Амортизатор, передний

Код шасси	Амортизатор	Примечания
11	8667248	S60, шасси 2
12	8667250	шасси 1
13	8667252	шасси 4
14	8667253	шасси 2, не S60
15	8667254	XC70 шасси 1
16	30639939	S60/V70 "Четыре С"
17	30645515	XC90

3 Стабилизатор поперечной устойчивости, передний

Код шасси	Стабилизатор поперечной устойчивости	Цвет отметки	Примечания
1	8672471	оранжевый	23 мм XC90
2	9461483	синий	24 мм
3	9492039	зеленый	23,5 мм
4	9492040	белый	24,5 мм

4 Пружина, задняя

Код шасси	Пружина	Цвет отметки	Примечания
11	8624884	1 зеленый
12	8666289	1 зеленый + 1 красный	V70 полноприводные nivomat
13	8666290	2 зеленый + 1 красный	V70 полноприводные nivomat
14	8666292	2 желтый + 1 красный
15	8634341	2 белый	Правая сторона, V70 полноприводные
15	8646867	1 синий	Левая сторона, V70 полноприводные
16	8646865	2 красный + 1 синий	Левая сторона, XC70
16	9473371	3 красный	Правая сторона, XC70
17	8634340	1 белый	Правая сторона, V70 полноприводные
17	8646868	1 белый + 1 синий	Левая сторона, V70 полноприводные
18	8667019	1 сиреневый	S60 спортивные
22	9191413	1 красный	шасси 2, nivomat
23	9200609	1 белый
24	9200610	2 белый
25	9461493	1 синий
26	9473385	2 сиреневый
27	9492148	2 зеленый
28	9492186	1 коричневый
29	9492187	2 коричневый
30	9492188	2 красный
31	9492714	2 синий
33	30639052	2 желтый	S60 полноприводной
32	30639053	1 коричневый + 2 красный	S60 полноприводные nivomat
34	30645489	1 оранжевый +1 синий	XC90 легкий
35	30645490	1 оранжевый + коричневый	XC90 средний
36	30645491	1 оранжевый + 1 красный	XC90 тяжелый
37	30645466	1 белый + 1 синий	XC90 легкий nivomat
38	30645467	1 белый + 1 зеленый	XC90 средний nivomat
41	30645468	1 белый + 1 красный	XC90 тяжелый nivomat
39	30639872	1 синий + 1 желтый	S60 полноприводные "Четыре С"
40	30639873	1 синий +2 желтый	V70 полноприводные "Четыре С"

5 Амортизатор, задний

Код шасси	Амортизатор	Примечания
11	8624605	S80 шасси 1
12	9200406	S80 шасси 2
13	8646921
14	8671722	S60 полноприводные, шасси 2
15	8646803	S60 шасси 2
16	30639384
17	8646974	V70 шасси 1
18	8671712	V70 шасси 2
19	8671713	XC70 Дизельные шасси 1
20	30639386
21	30639383
22	8672199	S60 шасси 4
23	30639385
24	9461729	V70 шасси 2
25	30639513	XC90
26	30639791	XC90 nivomat
27	30639389
28	30639391
29	30639392
30	30639394
31	30639387
32	30639388
33	30639944	S60/V70 R "Четыре С"
34	30645462

6 Стабилизатор поперечной устойчивости, задний

Код шасси	Стабилизатор поперечной устойчивости	Цвет отметки	Примечания
0	-	-	без стабилизатора поперечной устойчивости
1	6816152	желтый	20 мм
2	8630547	желтый	14 мм, полноприводные
3	8630548	белый	16 мм, полноприводные
4	8671723	зеленый	17 мм, S60 полноприводные
5	8672167	оранжевый	20 мм, "Четыре С"
6	8672168	сиреневый	22 мм, "Четыре С"
7	9173810	синий	19 мм
8	9173811	белый	21 мм
9	9465759	красный	23,5 мм XC90
А	9490629	желтый	XC90

7 Вспомогательная пружина, передняя

Код шасси	Вспомогательная пружина	Примечания
1	9191383	S80
2	9489136	S80 специальные
3	8666444
4	8646911
5	30647076	XC90

8 Вспомогательная пружина, задняя

Код шасси	Вспомогательная пружина	Примечания
1	9157115
2	8672488

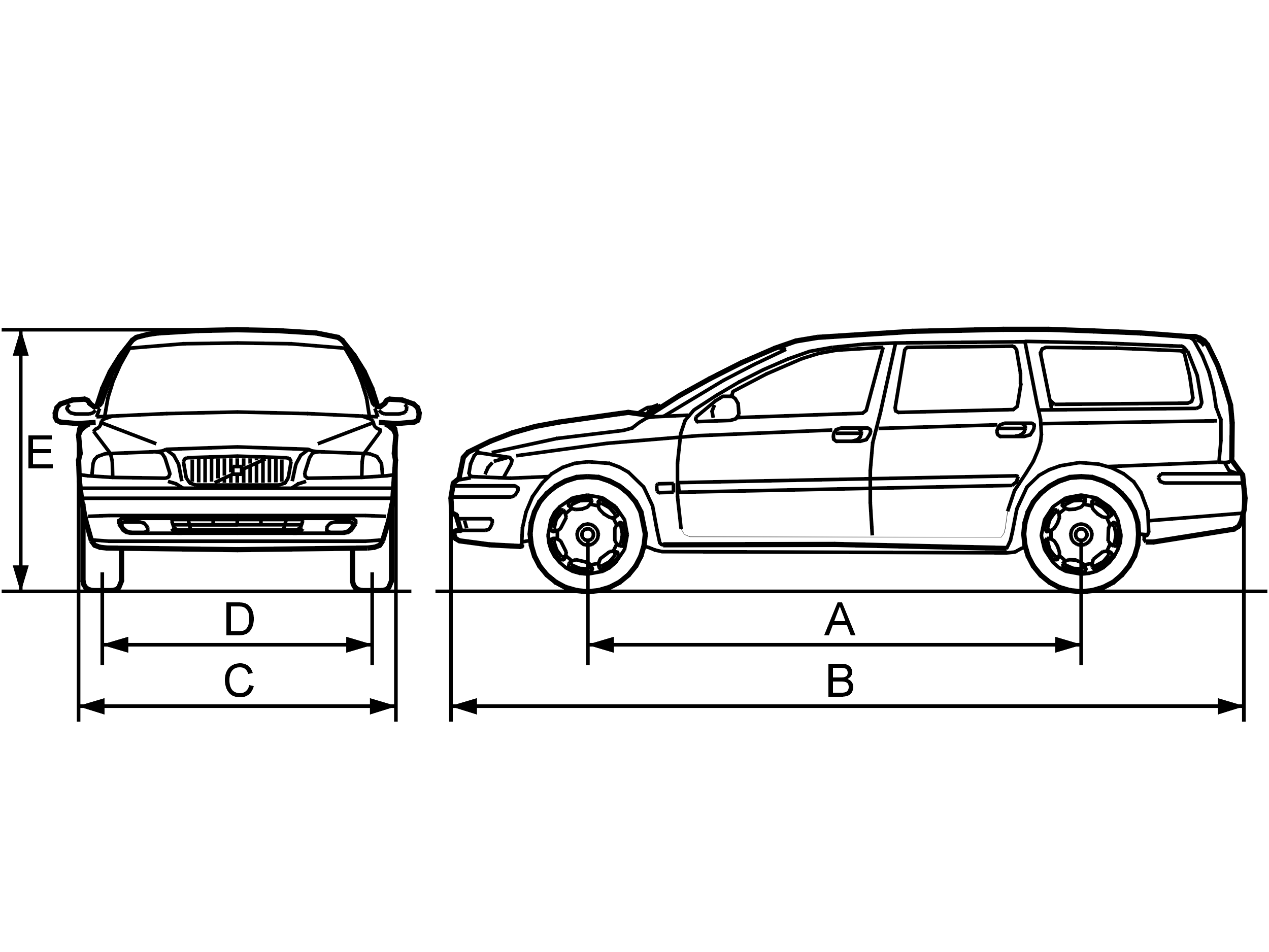

M8000286

Длина и вес:

Размеры:		V70 полноприводноймм / дюймы	V70 XCмм / дюймы
А	Колесная база	2755/108,5"	=	2763/109,1"
B	Длина	4710/185,4"	=	4733/186,9"
C	ШиринаДля Японии	1804 / 71,2"1813/71,6"	==	1860/73,5"
D	Ширина колеи, ободья 15 дюймов:Для ободьев 16", 17", 18" ширина колеи на 12 мм уже (0,5 дюйма)
Перед	1563 / 61,5"	=	1611 / 63,4"
	Зад	1560 / 61,4"	=	1548 / 60,9"
E	Высота	1465	1490	1562
	Дизельный	1578
	сжатый природный газ	1569
	сжиженный нефтяной газ	1550
Дорожный просвет, V70: 195/65-15, Полноприводные: 215/55-16, XC:215/65-16:		147	193
Дизельный: 205/55-16
Сжатый природный газ, сжиженный нефтяной газ: 205/55-16

Информация о весе, также читайте табличку на изделие у передней правой надколесной дуги:	V70 полноприводнойкг	V70 XCкг
Максимальный вес брутто автомобиля	2200	2210
Максимальный вес брутто автомобиля (GVW) Дизельный
Вес ненагруженного автомобиля	1611	1630
Дизельный
сжатый природный газ
сжиженный нефтяной газ
Максимальная нагрузка на крышу	=	=
Максимальный вес нагрузки	=	=
Максимальный вес прицепа:
Без тормозов	=	=
С тормозами:	=	=
С тормозами: B5204T5 авто	=	=
С тормозами: США	=	=
Максимальная грузоподъемность	=	=
Распределение веса, перед/зад %	54/46 - 55/45	53/47 - 55/45

Топливный бакИнформация о емкости, V70:	V70литры	V70 полноприводнойлитры	V70 XCлитры
Рабочий объем, бензиновый двигатель, турбонагнетатель	70	72 *	72
Рабочий объем, дизельный двигатель	70	68	-
Нерабочий объем (оставшийся объем)	1	1	1

V70 - R 68 литров
