Проверка кабельных выводов датчика SRS (Дополнительная система удерживания)
В случае возникновения кодов неисправности SRS 00BB и 00C0 кабельные выводы в разъеме датчика SRS (Дополнительная система удерживания) необходимо снять и проверить согласно следующему методу.Отсоедините разъем датчика SRS (Дополнительная система удерживания), см. VIDA:Ремонт и установкаФункциональная группа 88SRS (Дополнительная система удерживания), модуль управления SRS (Дополнительная система удерживания).Снимите ленточный хомут (1) вокруг проводки и разъем.

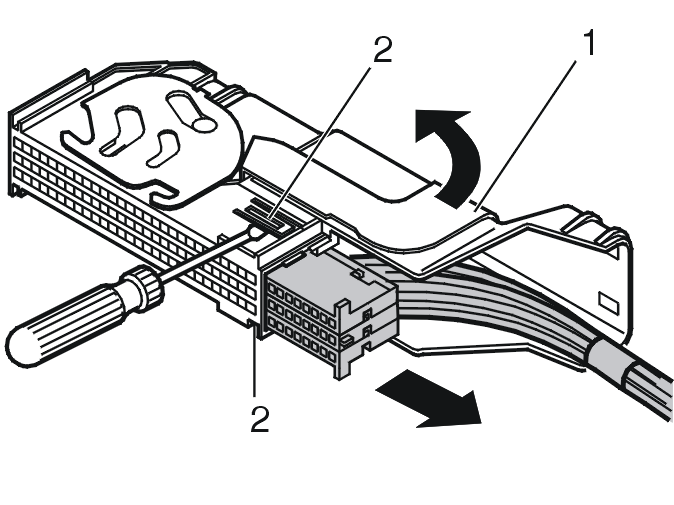

Откройте защелки (2) на обеих сторонах разъема. Стяните корпуса розетки с крышки (1).
Проверка кабельных выводов
Проверьте кабельные выводы в следующих выводах:Белый корпус розетки, вывод A27 и A28.Синий корпус розетки, вывод C27 и C28.
Убедитесь, что кабельные выводы не повреждены, посмотрев в отверстие кабельного вывода.Отверстие должно быть прямоугольным, с правильными углами, и стороны кабельных выводов должны находиться на одной прямой с корпусом розетки.Поврежденные корпуса розетки означают, что кабельные выводы также повреждены.Если кабельные выводы не повреждены, установите заново разъем. См. этап Установка разъема.
Выполните заключительную проверку согласно VIDA:Ремонт и установкаФункциональная группа 88SRS (Дополнительная система удерживания), модуль управления SRS (Дополнительная система удерживания), заключительная проверка.
Если кабельные выводы повреждены, замените поврежденную проводку. См. этап Ремонт проводки.
Ремонт проводки

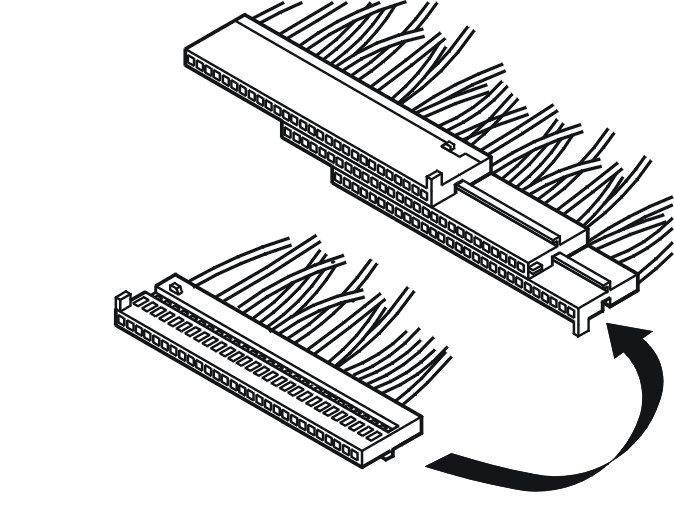

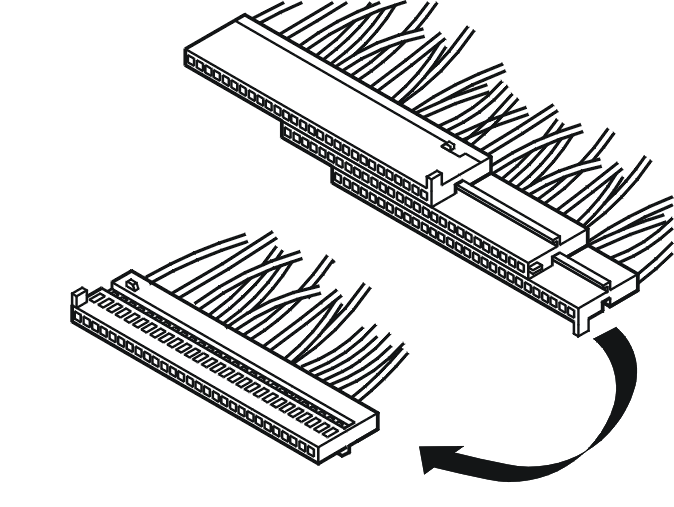

Отсоедините корпуса розетки друг от друга.
Парная проводка должна заменяться парами.
Примечание: Заменяйте только один кабель или одну пару кабелей за раз, чтобы не перепутать их.
Снимите поврежденный кабель или пару кабелей

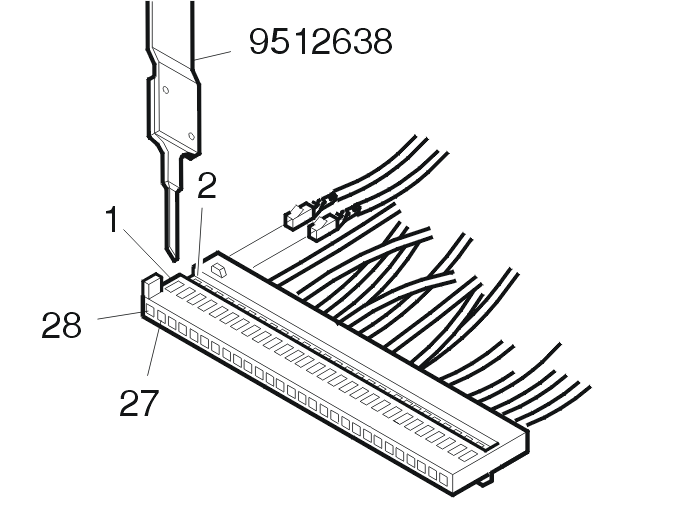

Запишите вывод соответствующего кабеля.Снимите кабельный вывод, нажав на защелку (1) и потянув кабель.Нажмите на защелку (2) еще раз и вытяните кабель.Используйте специальный инструмент🔧 DEMONTERINGSVERKTYG (FÄRGKOD: GRÅ)при снятии кабельных выводов.
Возьмитеновыйкабель или пару кабелей с такой же цветовой маркировкой, как и снятые кабели.Отрежьте поврежденный кабель на такую же длину, которая соответствует новому кабелю.
Примечание: Длины кабелей разные, чтобы стыковые соединители были смещены после установки.
Зачистка кабелей

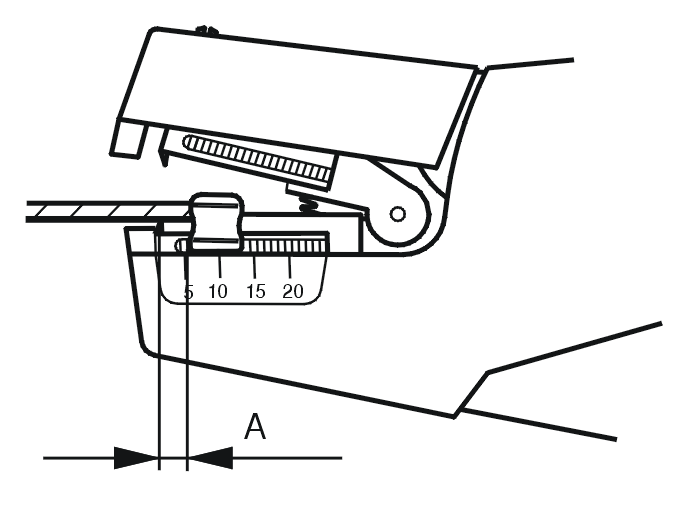

Зачистите5 мм(A) на поврежденном кабеле.Используйте инструмент для зачистки кабеля🔧 SKALVERKTYG (FÖR LEDNING).
Проверьте концы кабеля
Убедитесь, что концы кабеля выглядят как те, что изображены на верхней иллюстрации.Важно добиться хорошего результата при зачистке.
Обжатие стыкового соединителя

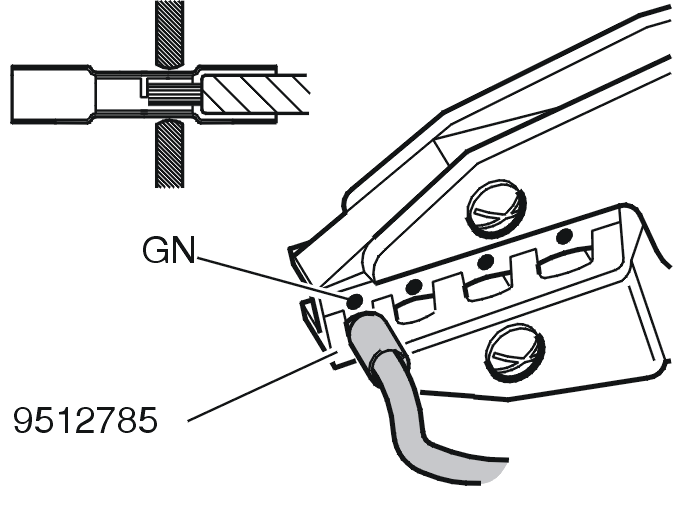

Вставьте кабель такой же цветовой маркировки в стыковой соединитель.Обожмите при помощи специального инструмента🔧 KONTAKTPRESSVERKTYG (INGÅR I 9512669)на зеленой отметке.Проверьте обжатие, посмотрев и потянув, чтобы убедиться, что кабель правильно установлен.
Обжатие стыковых соединителей
Используйте термовоздушный пистолет🔧 VARMLUFTSPISTOLи наконечник🔧 MUNSTYCKE (SATS FÖR VARMLUFTSP.INGÅR -2779,2780).Установите термовоздушный пистолет на поток 2 и температуру между 2 и 3.Защитите окружающие компоненты от тепла.Расположите стыковой соединитель в наконечнике и нагрейте так, чтобы клей вышел на обоих концах.

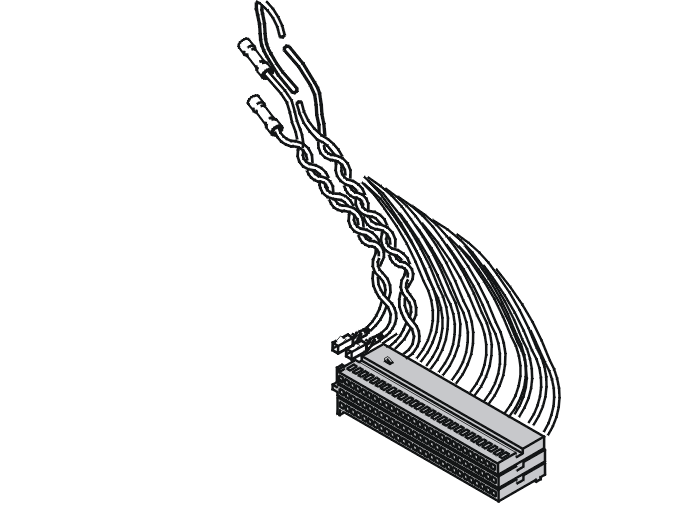

Максимум100 мм(A) скрученной проводки можно раскрутить на соединении.
Установка проводки в корпусе розетки

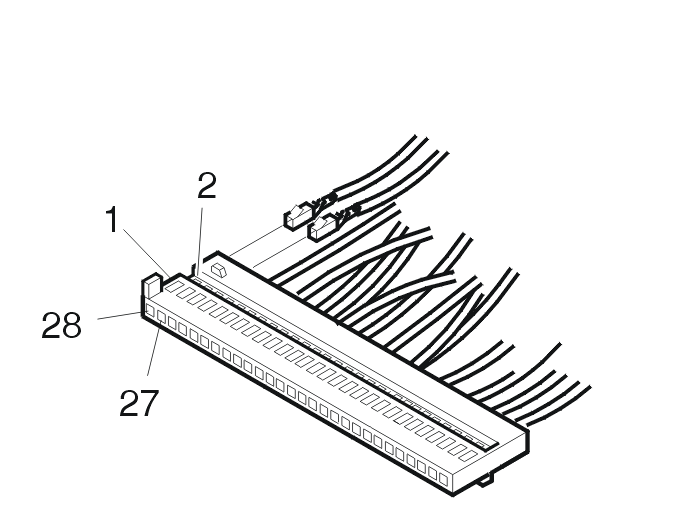

Установите кабельные выводы в корпусе розетки в такое же положение, как и ранее.Убедитесь, что кабельный вывод заблокировался в самом внутреннем положении.
Установка разъема
Соберите корпуса розетки.

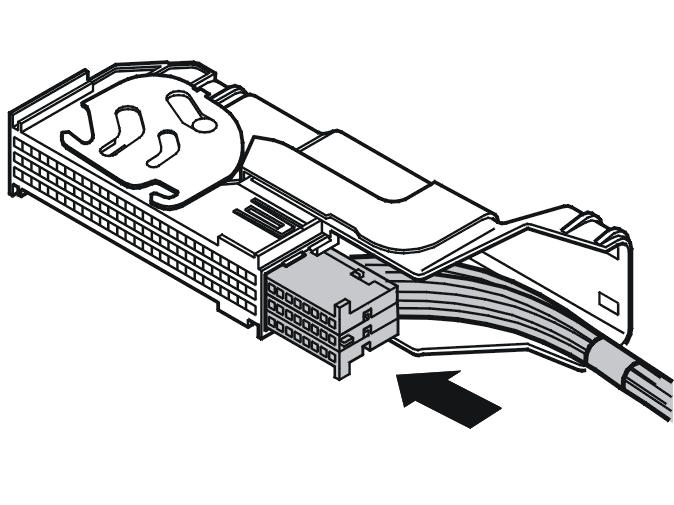

Установите корпуса розетки в разъеме.Убедитесь, что корпуса розетки блокируются в боковой стороне разъема.
Установите новый ленточный хомут на проводке вокруг жгута проводов и разъема (1).
Установка разъема на модуле управления
Подсоедините разъем на модуле управления, см. VIDA:Ремонт и установкаФункциональная группа 88SRS (Дополнительная система удерживания), модуль управления SRS (Дополнительная система удерживания).
Проверка кода неисправности 00BB
Убедитесь, что задний датчик бокового удара правильно подсоединен, после окончания ремонта.
Снимите разъем на левом заднем датчике бокового удара, см. VIDA:Ремонт и установкаФункциональная группа 88SRS (Дополнительная система удерживания), датчик бокового удара
Поверните выключатель зажигания в положение II.
- Подсоедините отрицательный провод аккумулятора
- Подождите 15 секунд
- Считайте коды неисправности.
Теперь должен быть изображен код неисправности 00BB.Продолжайте поиск неисправности согласно обычной процедуре поиска неисправности, если изображен другой код неисправности.
Выключите зажигание.
Отсоедините отрицательный провод аккумулятора.
Подсоедините кабель на левом заднем датчике бокового удара, см. VIDA:Ремонт и установкаФункциональная группа 88SRS (Дополнительная система удерживания), датчик бокового удара.
Подсоедините отрицательный провод аккумулятора.
Заключительная проверка
Выполните заключительную проверку согласно VIDA:Ремонт и установкаФункциональная группа 88SRS (Дополнительная система удерживания), модуль управления SRS (Дополнительная система удерживания), заключительная проверка.
