Клапан системы рециркуляции выхлопных газов (клапан EGR) (D4204T14, D4204T5)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

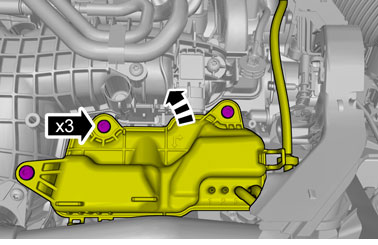

Отсоедините винты.

Осторожно: Запомните как проведена проводка и шланги.

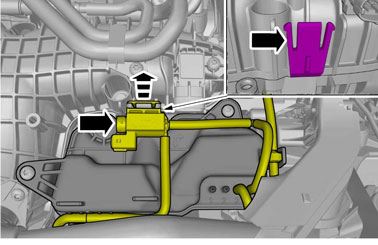

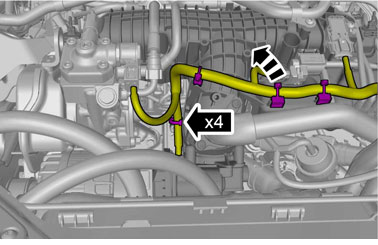

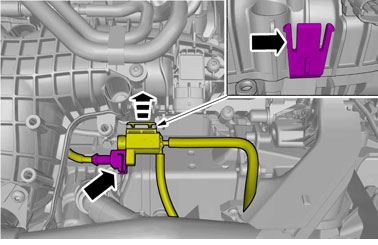

Отсоедините зажим жгута проводки.

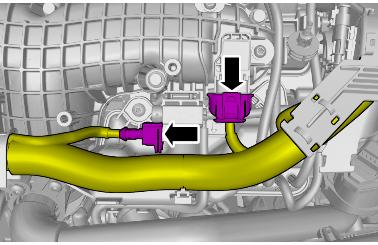

Отсоедините контактные разъемы.

Осторожно: Запомните как проведена проводка и шланги.

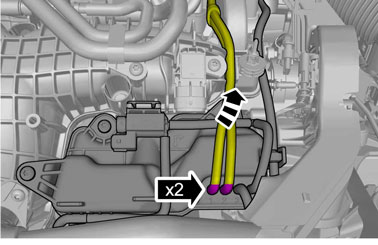

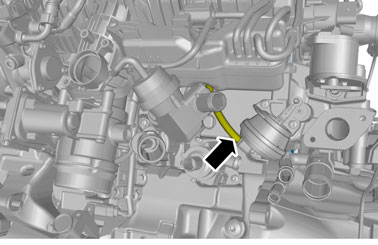

Отсоедините шланги от разъемов.

Осторожно: Запомните как проведена проводка и шланги.

Примечание: Убедитесь, что датчик установлен правильно.

Выверните винты.🔩 Момент затяжки: 5 Н·м

Осторожно: Запомните как проведена проводка и шланги.

Примечание: Убедитесь, что датчик установлен правильно.

Отсоедините контактный разъем.

Выверните винты.🔩 Момент затяжки: 5 Н·м

Осторожно: Запомните как проведена проводка и шланги.

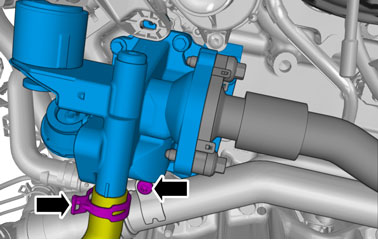

Ослабьте зажим.

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Снимите гайки.🔩 Момент затяжки: 17 Н·м

Примечание: Убедитесь, что уплотнитель установлен правильно.

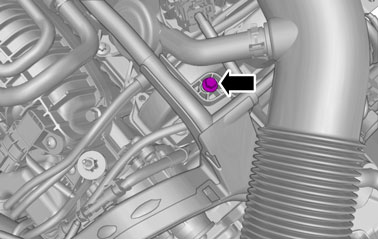

Отсоедините контактный разъем.Выверните винт.🔩 Момент затяжки: 10 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

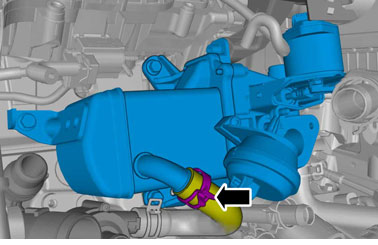

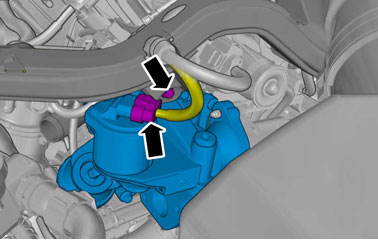

Ослабьте зажим шланга.

Выньте шланг.

Ослабьте зажим шланга.Выверните винт.🔩 Момент затяжки: 10 Н·м

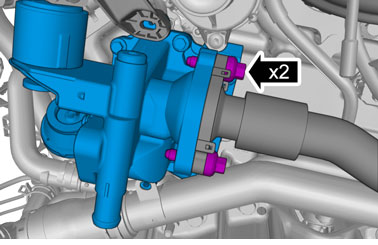

Выверните винты.🔩 Момент затяжки: 24 Н·м

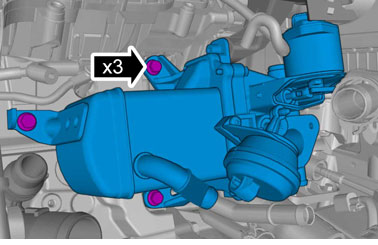

Выверните винты.🔩 Момент затяжки: 17 Н·м

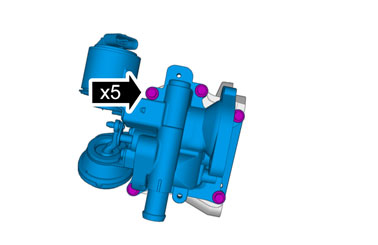

Выверните винты.🔩 Момент затяжки: 10 Н·м

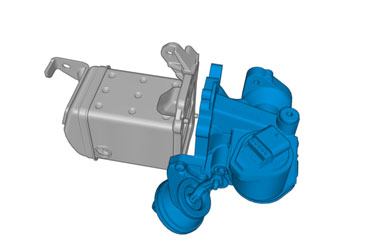

Примечание: Убедитесь в том, что используется новый компонент.

Установите в обратном порядке.

Заполните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
