Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Внимание: При работе с топливом см. Компоненты дизельного двигателя, общая информация.
Осторожно: ОГНЕОПАСНО. При работе с топливной системой требуются особые меры предосторожности по предупреждению искрообразования.
Подготовительные работы

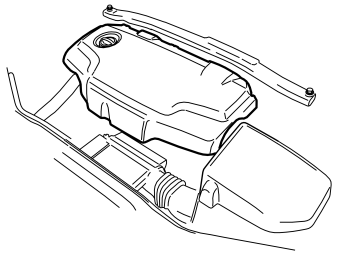

Демонтаж верхнего перекрытия двигателя
Потяните кожух двигателя вверх за передний край, а затем вперед.
Снятие воздухоочистителя
Снимите
- впускной шланг между передней панелью и воздушным фильтром
- кожух модуля управления и потяните вверх.
Снимите контактный разъем с модуля управления двигателем (ЕСМ). Нажмите на фиксатор и отогните вверх скобу запора.
Осторожно: Не дотрагивайтесь руками до соединяющих штифтов модуля управления. Компоненты модуля управления могут быть повреждены статическим электричеством.
Отцепите магнитный клапан с корпуса воздушного фильтра.
Поднимите воздухоочиститель.
Снятие

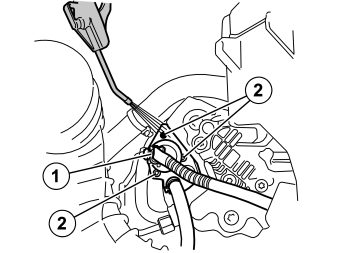

Демонтаж регулирующего клапана
- Осторожно и тщательно очистите сжатым воздухом область вокруг клапана.
Внимание: Используйте защитные очки.
- Используйте мягкую ткань, чтобы удалить пролитое топливо.

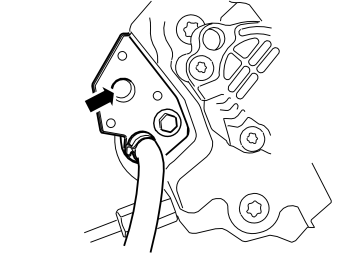

Очистка прилегающих поверхностей
Осторожно и тщательно очистите поверхности мягкой тканью без ворса.Никогда не пользуйтесь инструментами для очистки поверхностей.Если грязь попала в топливный насос, ее следует удалить с помощью вакуума.
Осторожно: Для продувки топливного насоса запрещается использовать сжатый воздух.
Установка
Установка регулировочного клапана
Подготовьте новый регулировочный клапан. На оба уплотнительных кольца нанесите немного смазки, арт. № 1161580 или дизельного топлива.
Примечание: Не повредите уплотнительные кольца.
Установите
- регулировочный клапан: держите его прямо и заводите легкими вращательными движениями в топливный насос
- три болта (2) и затяните вручную
Равномерно закрутите болты (2). Затяните согласно: Момент затяжки.Подсоедините разъем (1).
Завершение
Установка воздухоочистителя
Установите
- воздушный фильтр, зафиксируйте защелками
- шланг подачи чистого воздуха к расходомеру воздуха, затяните зажим шланга.
Функциональная проверка
Установка верхнего кожуха двигателя
Запустите двигатель и проверьте его работу, отсутствие течи.Установите верхний кожух двигателя.
