Клапан регулировки давления топлива, насос высокого давления, замена (D5244T, D5244T2, D5244T3)

Безопасность

Внимание: Необходимо проявлять чрезвычайную осторожность, чтобы избежать возникновения искр при работе с топливной системой.

См. Правила техники безопасности при обращении с топливом.

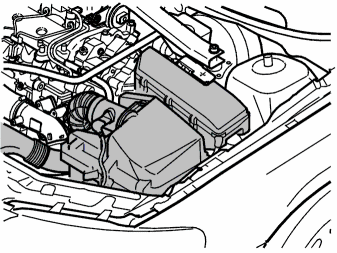

Снятие корпуса воздухоочистителя

Снимите:

• крышку двигателя
• Трубка подачи наружного воздуха на корпусе воздушного фильтра
• магнитный клапан
• Зажимы жгута проводки от корпуса воздушного фильтра
• разъем с датчика массового расхода воздуха.

Снимите шланг расходомера воздуха около трубы нагнетания воздуха и снимите корпус воздушного фильтра в комплекте.

Демонтаж регулирующего клапана

Внимание: Используйте защитные очки.

Тщательно продуйте участок вокруг клапана сжатым воздухом.Используйте бумагу для сбора топлива в случае пролива.

Снимите:

• разъем (1)
• винты (2) (Torx 25), 3 шт.
• клапан регулировки давления топлива, повернув его немного, а затем вынув его прямо из корпуса.

Очистка прилегающих поверхностей

Осторожно: Для продувки топливного насоса запрещается использовать сжатый воздух.

Примечание: Осторожно и тщательно очистите поверхность тряпочкой без ворса.

Если загрязнение попало в насос (см. стрелку на рисунке), то его следует высосать вакуумом.

Установка регулировочного клапана

Подготовьте новый регулировочный клапан. Смажьте О-кольца небольшим количеством смазки, номер детали 1161580 или небольшим количеством дизельного топлива.

Установите:

• регулировочный клапан: держите его прямо и заводите вращательными движениями в топливный насос
• винты (2), 3 шт., затяните пальцами.

Затяните. См.: Момент затяжки.Подсоедините разъем (1).

Установка воздухоочистителя

Установите корпус воздухоочистителя.

Установка крышки двигателя

Запустите двигатель и проверьте работу, а также, чтобы не было утечки.

Установите на место верхний кожух двигателя.
