Клапан EGR, замена (B5204FS, B5234FS, B5254FS LH 3.2)

Подготовка

Снимите/разъедините:

• соединение клеммы аккумулятора с массой
• крышку шкива дросселя

Снимите вентилятор охлаждения двигателя

Снимите/разъедините:

• Винты крепления кожуха (четыре)
• воздушные шланги к корпусу управляющих модулей
• отодвиньте кожух, поднимите полку реле, отключите разъемы вентилятора и разъедините шланги к контроллеру EGR у впускного коллектора клапана EGR
• прокладки крышки
• Корпус управляющих модулей и воздухозаборник ACL
• вентилятор и крышку

Защитите радиатор пластиной, Шифр 999 5474.

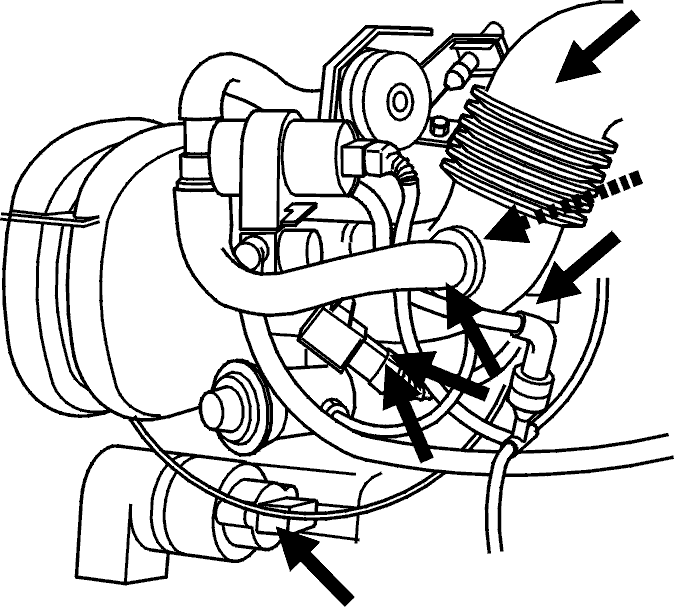

Снимите шланги и соединения

Снимите/разъедините:

• шланги вентиляции картера и угольного фильтра (бачок EVAP)
• впускной шланг
• стартер (сместите в сторону)
• датчик температуры EGR. Снимите разъем датчика с зажима.

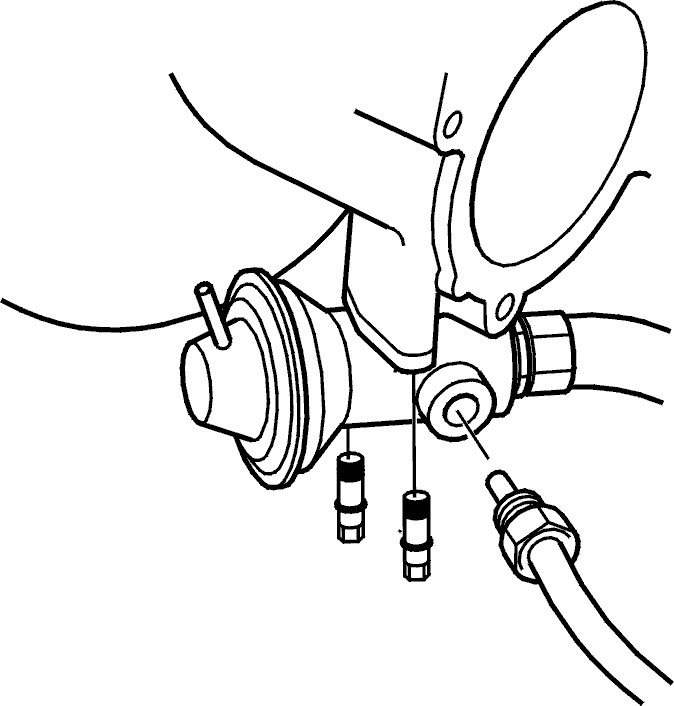

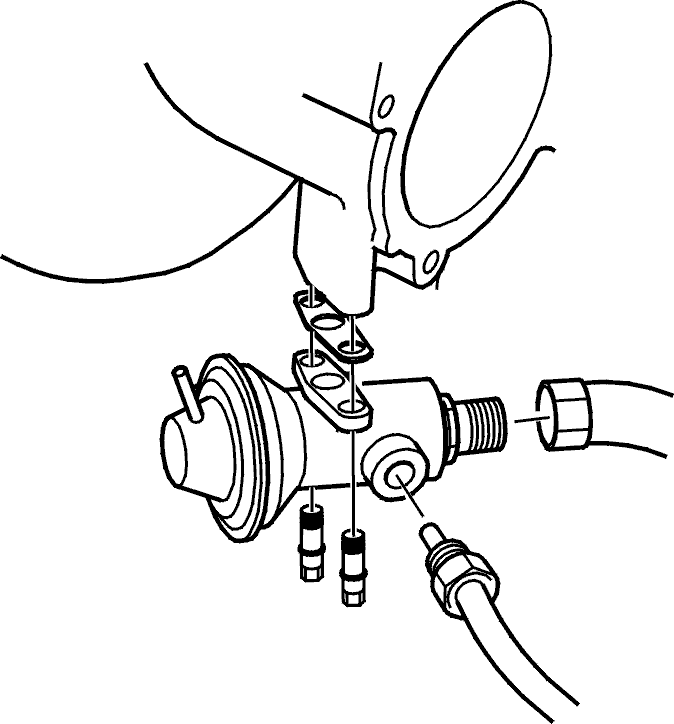

Снимите клапан EGR

• Отключите трубку рециркуляции газов от клапана.
• Снимите крепежные винты клапана, клапан и прокладку.
• Снимите датчик температуры EGR с заводского клапана EGR. Тщательно очистите датчик.

Установите клапан EGR

• Установите датчик температуры EGR в новом клапане EGR.
• Подключите трубку рециркуляции газов к клапану.
• Смонтируйте клапан на впускном коллекторе с новой прокладкой. Затяните крепежные винты клапана и соединения трубки до 50 Нм.

Установите шланги и соединения

Установите/соедините:

• Разъем датчика температуры EGR разъем в зажим. Соедините датчик.
• стартер
• впускной шланг
• шланги вентиляции картера и угольного фильтра

Установите вентилятор охлаждения двигателя (вентилятор охлаждения двигателя)

Установите/соедините:

• вентилятор охлаждения двигателя и крышку
• Корпус управляющих модулей и воздухозаборник ACL
• прокладки крышки
• полку реле и разъем вентилятора
• вакуумные шланги от контроллера EGR (желтый шланг к клапану EGR белый шланг к впускному коллектору)
• винты крепления кожуха (четыре)
• воздушные шланги к корпусу вентилятора охлаждения двигателя

Установите/соедините:

• крышку шкива дросселя
• провод заземления аккумулятора
