Клапан EGR

Применимость

• Во время сгорания сверхбедной смеси (когда впрыскивание топлива происходит во время такта сгорания), выхлоп окиси азота (NOx) ниже, чем при стехиометрической топливо-воздушной смеси. Однако, каталитический преобразователь тройного действия не может быть использован для уменьшения выхлопа NOx при этих условиях. Поэтому используется система рециркуляции выхлопных газов (EGR).
• Из-за быстрого сгорания в двигателе B4184SM, использование EGR во время режима сгорания сверхбедной смеси не отражается существенно на стабильности сгорания. Максимально используя эту характеристику двигателя B4184SM, устройство EGR рециркулирует большее количество выхлопного газа, чем возможно при бедной топливо-воздушной смеси в обыкновенном двигателе. Непосредственно после выхлопа, уровень NOx уменьшается на 90% более, чем это возможно со стехиометрической топливовоздушной смесью в обыкновенном двигателе. Получаемый уровень выхлопа газов сравним с уровнем выхлопа из обыкновенного двигателя, оборудованного каталитическим преобразователем тройного действия.
• EGR используется также при функционировании в режиме высокой мощности, когда двигатель работает на стехиометрической топливовоздушной смеси. Это снижает до минимума потери эффективости работы насоса, вызываемые увеличением давления в трубопроводах воздухозаборника, снижая таким образом расход топлива.

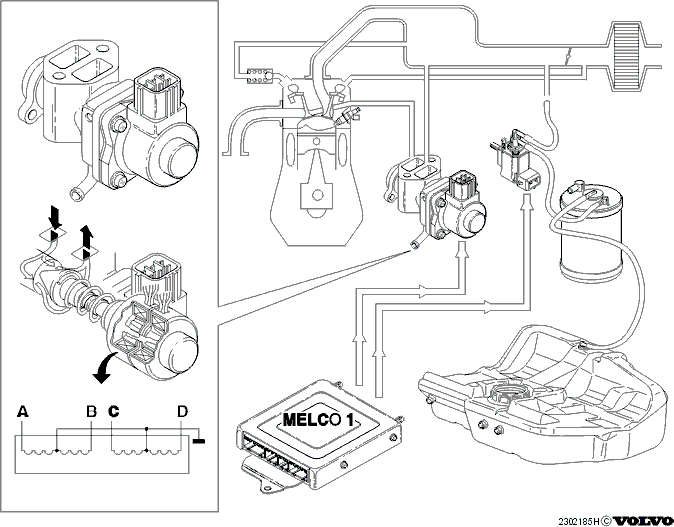

• Клапан EGR управляется шаговым электродвигателем. Такое устройство дает возможность точного контроля больших количеств рециркулированного выхлопного газа даже тогда, когда давление разрежения в трубках воздухозаборника является малым во время сгорания бедной смеси.
• Шаговый электродвигатель приводится в действие 4 обмотками, находящимися в статоре. Melco 1 может подавать питание на каждую обмотку отдельно. (См. диаграмму ниже) Ротор снабжен стационарными магнитами. При активировании обмоток в особой последовательности, ротор начинает поворачиваться очень маленькими перемещениями. Эта последовательность должна быть выполнена в обратном порядке, чтобы повернуть шаговый электродвигатель назад.
• Последовательность активирования обмоток в шаговом электродвигателе. Х указывает обмотку, на которую подается питание.

• Шаговый электродвигатель может выполнить 120 шагов во время полного перехода от закрытого клапана к полностью открытому клапану. Скорость этого перехода составляет 125 шагов/сек. Количество шагов при открытии можно увидеть на VST
• Воздушный клапан холостого хода (IAC) также работает при помощи шагового электродвигателя.
